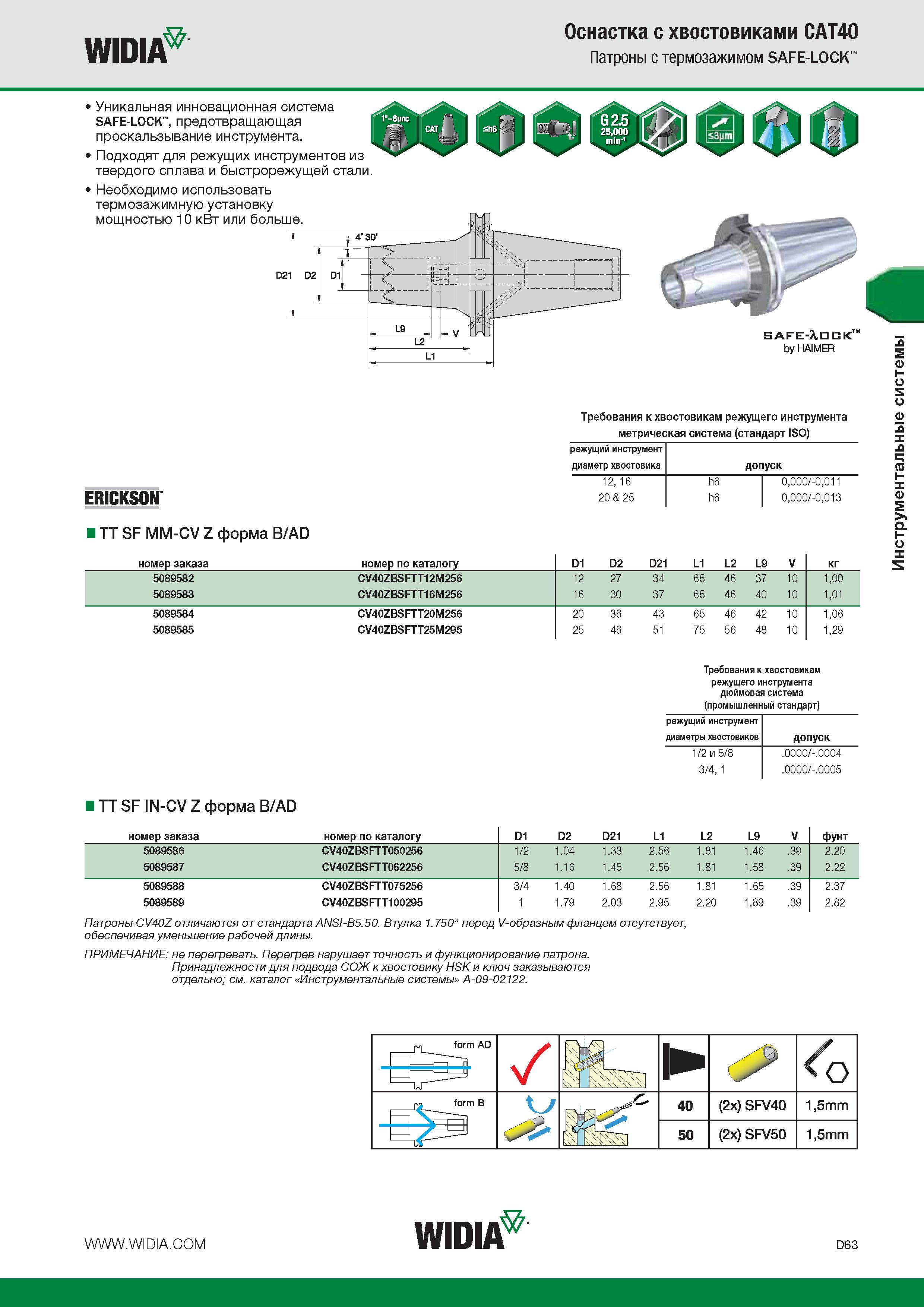

WIDIA Оснастка с хвостовиками CAT40 Патроны с термозажимом SAFE-LOCK Уникальная инновационная система SAFE-LOCK предотвращающая проскальзывание инструмента. Подходят для режущих инструментов из твердого сплава и быстрорежущей стали. Необходимо использовать термозажимную установку мощностью 10 кВт или больше. SAFE-A.dC К by HAIMER Требования к хвостовикам режущего инструмента метрическая система (стандарт ISO) режущий инструмент диаметр хвостовика допуск 12 16 h6 0000 -0011 ERICKSON 20 & 25 h6 0000 -0013 TT SF MM-CV Z форма B AD номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V кг 5089582 CV40ZBSFTT12M256 12 27 34 65 46 37 10 100 5089583 CV40ZBSFTT16M256 16 30 37 65 46 40 10 101 5089584 CV40ZBSFTT20M256 20 36 43 65 46 42 10 106 5089585 CV40ZBSFTT25M295 25 46 51 75 56 48 10 129 Требования к хвостовикам режущего инструмента дюймовая система (промышленный стандарт) режущий инструмент диаметры хвостовиков допуск 1 2 и 5 8 .0000 -.0004 3 4 1 .0000 -.0005 TT SF IN-CV Z форма B AD номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V фунт 5089586 CV40ZBSFTT050256 1 2 1.04 1.33 2.56 1.81 1.46 .39 2.20 5089587 CV40ZBSFTT062256 5 8 1.16 1.45 2.56 1.81 1.58 .39 2.22 5089588 CV40ZBSFTT075256 3 4 1.40 1.68 2.56 1.81 1.65 .39 2.37 5089589 CV40ZBSFTT100295 1 1.79 2.03 2.95 2.20 1.89 .39 2.82 Патроны CV40Z отличаются от стандарта ANSI-B5.50. Втулка 1.750" перед V-образным фланцем отсутствует обеспечивая уменьшение рабочей длины. ПРИМЕЧАНИЕ не перегревать. Перегрев нарушает точность и функционирование патрона. Принадлежности для подвода СОЖ к хвостовику HSK и ключ заказываются отдельно; см. каталог Инструментальные системы A-09-02122. чг jform AD 1 рл form В 40 (2х) SFV40 15mm 50 (2х) SFV50 15mm WIDIA D63 Инструментальные системы
