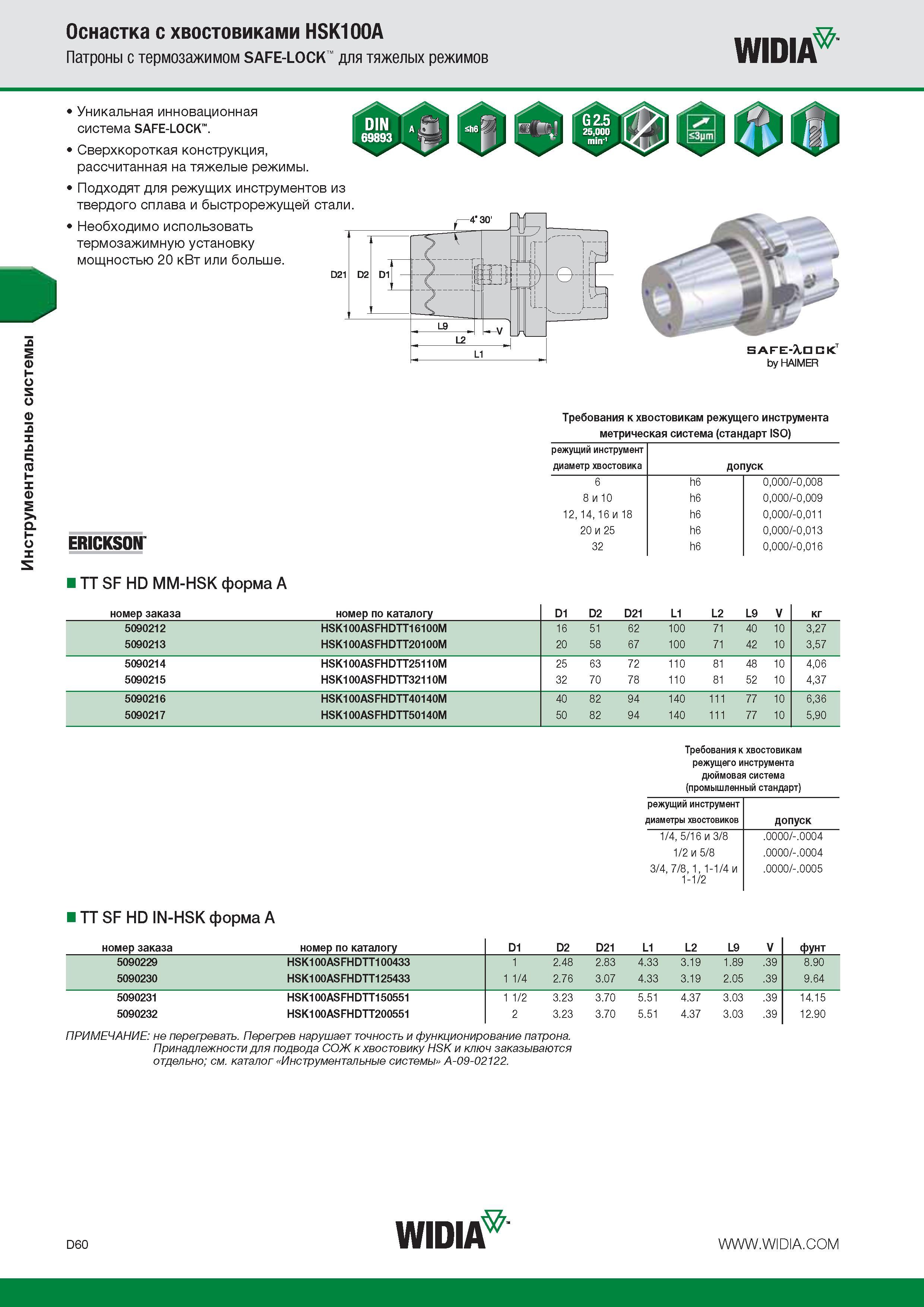

Инструментальные системы Оснастка с хвостовиками HSK100A Патроны с термозажимом SAFE-LOCK" для тяжелых режимов WIDIA Уникальная инновационная система SAFE-LOCK . Сверхкороткая конструкция рассчитанная на тяжелые режимы. Подходят для режущих инструментов из твердого сплава и быстрорежущей стали. Необходимо использовать термозажимную установку мощностью 20 кВт или больше. safe-A.cickt by HAIMER ERICKSON Требования к хвостовикам режущего инструмента метрическая система (стандарт ISO) режущий инструмент диаметр хвостовика допуск 6 h6 0000 -0008 8 и 10 h6 0000 -0009 12 14 16 и 18 h6 0000 -0011 20 и 25 h6 0000 -0013 32 h6 0000 -0016 TT SF HD MM-HSK форма A номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V кг 5090212 HSK100ASFHDTT16100M 16 51 62 100 71 40 10 327 5090213 HSK100ASFHDTT20100M 20 58 67 100 71 42 10 357 5090214 HSK100ASFHDTT25110M 25 63 72 110 81 48 10 406 5090215 HSK100ASFHDTT32110M 32 70 78 110 81 52 10 437 5090216 HSK100ASFHDTT40140M 40 82 94 140 111 77 10 636 5090217 HSK100ASFHDTT50140M 50 82 94 140 111 77 10 590 Требования к хвостовикам режущего инструмента дюймовая система (промышленный стандарт) режущий инструмент диаметры хвостовиков допуск 1 4 5 16 и 3 8 .0000 -.0004 1 2 и 5 8 .0000 -.0004 3 4 7 8 1 1-1 4 и .0000 -.0005 1-1 2 TT SF HD IN-HSK форма A номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V фунт 5090229 HSK100ASFHDTT100433 1 2.48 2.83 4.33 3.19 1.89 .39 8.90 5090230 HSK100ASFHDTT125433 1 1 4 2.76 3.07 4.33 3.19 2.05 .39 9.64 5090231 HSK100ASFHDTT150551 1 1 2 3.23 3.70 5.51 4.37 3.03 .39 14.15 5090232 HSK100ASFHDTT200551 2 3.23 3.70 5.51 4.37 3.03 .39 12.90 ПРИМЕЧАНИЕ не перегревать. Перегрев нарушает точность и функционирование патрона. Принадлежности для подвода СОЖ к хвостовику HSK и ключ заказываются отдельно; см. каталог Инструментальные системы A-09-02122.
