378 Каталог WIDIA 2014 Новый режущий инструмент и инструментальная оснастка Стр.D62

Каталог WIDIA 2014 Новый инструмент Достижения Стр. D62 0378 Lab2u

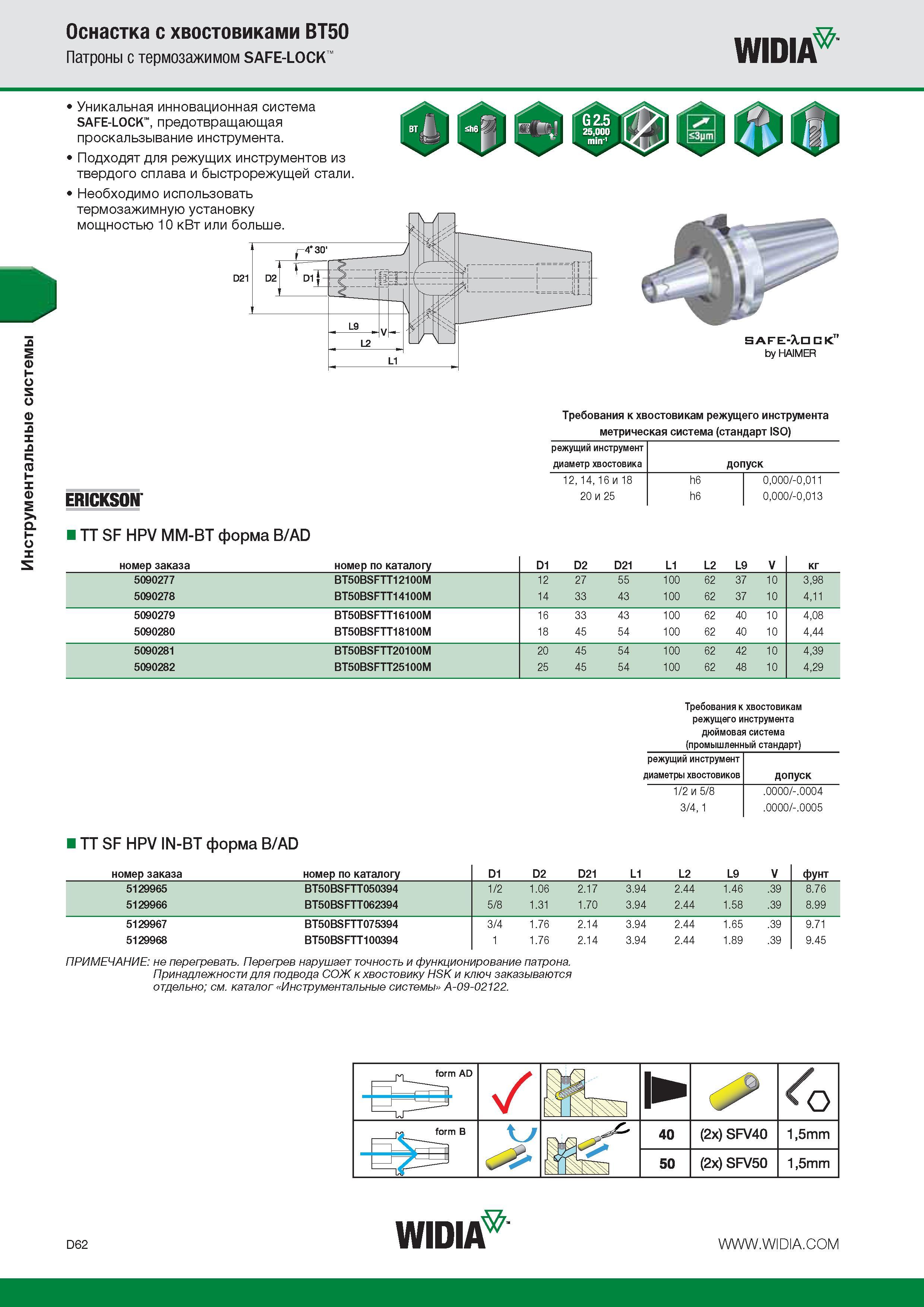

Инструментальные системы Оснастка с хвостовиками BT50 Патроны с термозажимом SAFE-LOCK" WIDIA Уникальная инновационная система SAFE-LOCK предотвращающая проскальзывание инструмента. Подходят для режущих инструментов из твердого сплава и быстрорежущей стали. Необходимо использовать safe-Xdck" by HAIMER ERICKSON Требования к хвостовикам режущего инструмента метрическая система (стандарт ISO) режущий инструмент диаметр хвостовика допуск 12 14 16 и 18 h6 0000 -0011 20 и 25 h6 0000 -0013 TT SF HPV MM-BT форма B AD номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V кг 5090277 BT50BSFTT12100M 12 27 55 100 62 37 10 398 5090278 BT50BSFTT14100M 14 33 43 100 62 37 10 411 5090279 BT50BSFTT16100M 16 33 43 100 62 40 10 408 5090280 BT50BSFTT18100M 18 45 54 100 62 40 10 444 5090281 BT50BSFTT20100M 20 45 54 100 62 42 10 439 5090282 BT50BSFTT25100M 25 45 54 100 62 48 10 429 Требования к хвостовикам режущего инструмента дюймовая система (промышленный стандарт) режущий инструмент диаметры хвостовиков допуск 1 2 и 5 8 3 4 1 .0000 -.0004 .0000 -.0005 TT SF HPV IN-BT форма B AD номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V фунт 5129965 BT50BSFTT050394 1 2 1.06 2.17 3.94 2.44 1.46 .39 8.76 5129966 BT50BSFTT062394 5 8 1.31 1.70 3.94 2.44 1.58 .39 8.99 5129967 BT50BSFTT075394 3 4 1.76 2.14 3.94 2.44 1.65 .39 9.71 5129968 BT50BSFTT100394 1 1.76 2.14 3.94 2.44 1.89 .39 9.45 ПРИМЕЧАНИЕ не перегревать. Перегрев нарушает точность и функционирование патрона. Принадлежности для подвода СОЖ к хвостовику HSK и ключ заказываются отдельно; см. каталог Инструментальные системы A-09-02122.
