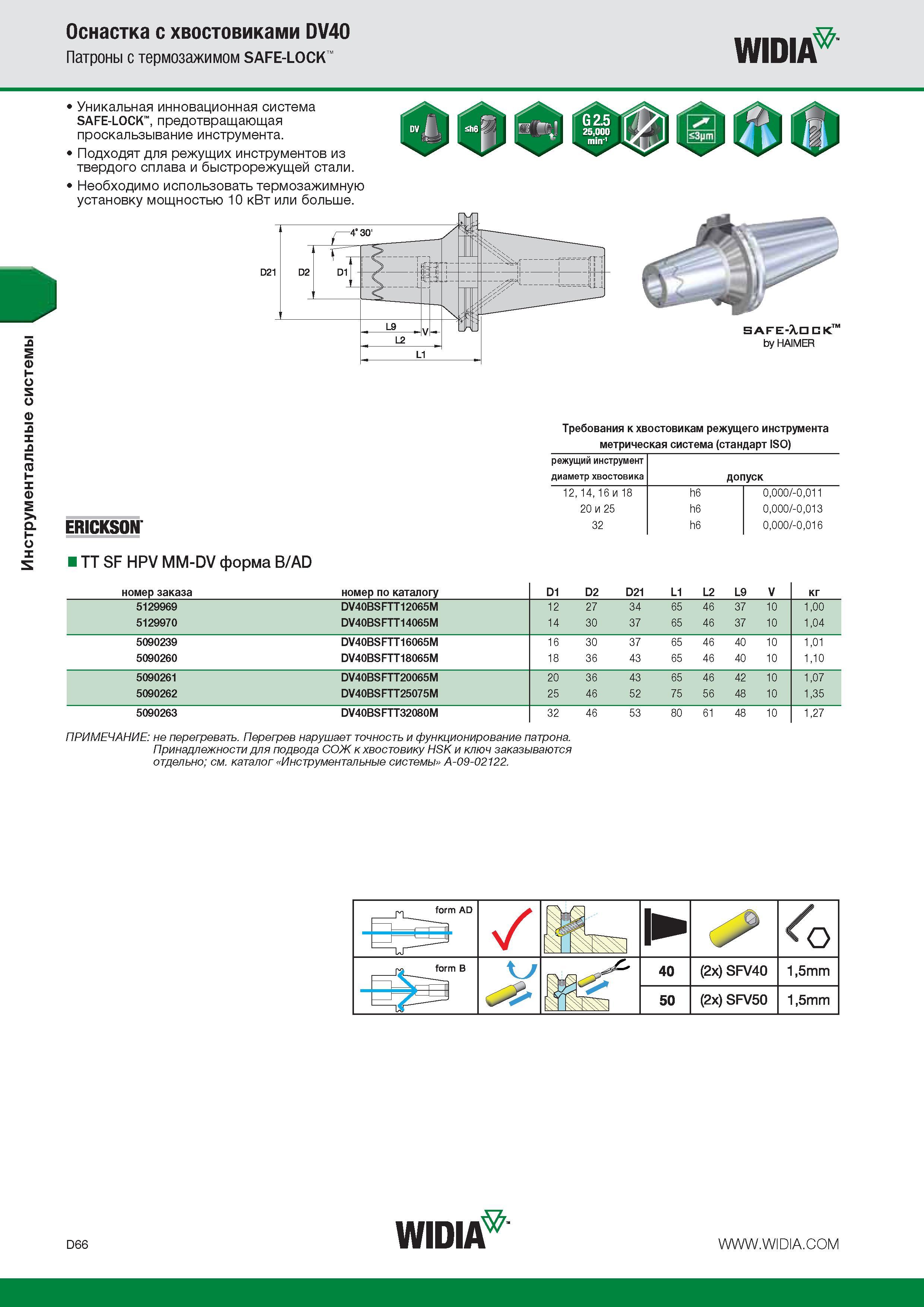

Инструментальные системы Оснастка с хвостовиками DV40 Патроны с термозажимом SAFE-LOCK WIDIA Уникальная инновационная система SAFE-LOCK предотвращающая проскальзывание инструмента. Подходят для режущих инструментов из твердого сплава и быстрорежущей стали. Необходимо использовать термозажимную установку мощностью 10 кВт или больше. SAFE-XnCK by HAIMER Требования к хвостовикам режущего инструмента метрическая система (стандарт ISO) режущий инструмент диаметр хвостовика допуск 12 14 16 и 18 h6 0000 -0011 20 и 25 h6 0000 -0013 ERICKSON 32 h6 0000 -0016 TT SF HPV MM-DV форма B AD номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V кг 5129969 DV40BSFTT12065M 12 27 34 65 46 37 10 100 5129970 DV40BSFTT14065M 14 30 37 65 46 37 10 104 5090239 DV40BSFTT16065M 16 30 37 65 46 40 10 101 5090260 DV40BSFTT18065M 18 36 43 65 46 40 10 110 5090261 DV40BSFTT20065M 20 36 43 65 46 42 10 107 5090262 DV40BSFTT25075M 25 46 52 75 56 48 10 135 5090263 DV40BSFTT32080M 32 46 53 80 61 48 10 127 ПРИМЕЧАНИЕ не перегревать. Перегрев нарушает точность и функционирование патрона. Принадлежности для подвода СОЖ к хвостовику HSK и ключ заказываются отдельно; см. каталог Инструментальные системы A-09-02122. form AD щ 1 fo рл form В м ж - 40 (2х) SFV40 15mm 50 (2х) SFV50 15mm
