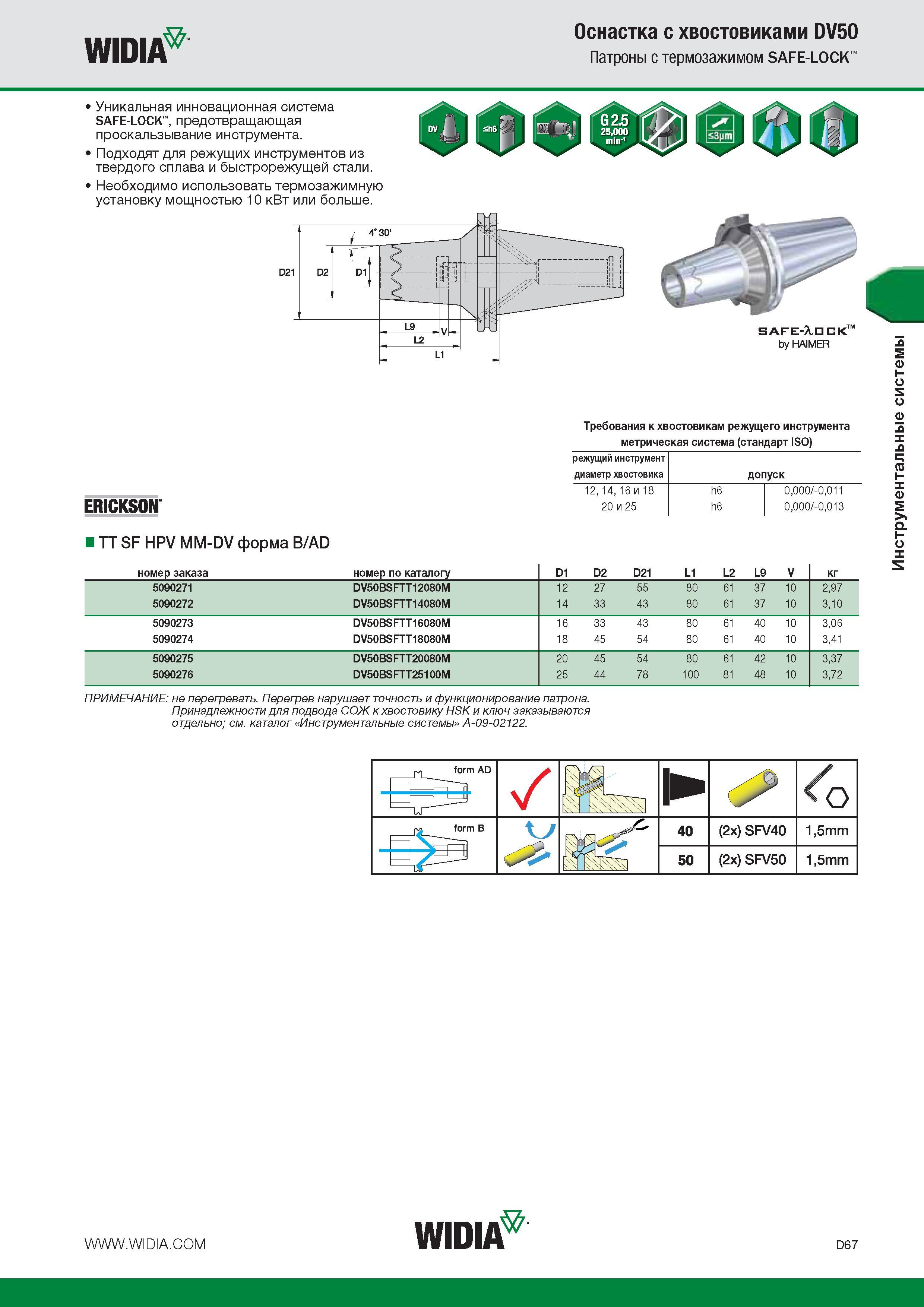

383 Каталог WIDIA 2014 Новый режущий инструмент и инструментальная оснастка Стр.D67

Каталог WIDIA 2014 Новый инструмент Достижения Стр. D67 0383 Lab2u

WIDIA Оснастка с хвостовиками DV50 Патроны с термозажимом SAFE-LOCK Уникальная инновационная система SAFE-LOCK предотвращающая проскальзывание инструмента. Подходят для режущих инструментов из твердого сплава и быстрорежущей стали. Необходимо использовать термозажимную установку мощностью 10 кВт или больше. SAFE-XdCK by HAIMER ERICKSON TT SF HPV MM-DV форма B AD Требования к хвостовикам режущего инструмента метрическая система (стандарт ISO) режущий инструмент диаметр хвостовика допуск 12 14 16 и 18 h6 0000 -0011 20 и 25 h6 0000 -0013 номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V кг 5090271 DV50BSFTT12080M 12 27 55 80 61 37 10 297 5090272 DV50BSFTT14080M 14 33 43 80 61 37 10 310 5090273 DV50BSFTT16080M 16 33 43 80 61 40 10 306 5090274 DV50BSFTT18080M 18 45 54 80 61 40 10 341 5090275 DV50BSFTT20080M 20 45 54 80 61 42 10 337 5090276 DV50BSFTT25100M 25 44 78 100 81 48 10 372 ПРИМЕЧАНИЕ не перегревать. Перегрев нарушает точность и функционирование патрона. Принадлежности для подвода СОЖ к хвостовику HSK и ключ заказываются отдельно; см. каталог Инструментальные системы A-09-02122. - 1 рд form В м 40 (2х) SFV40 15mm 50 (2х) SFV50 15mm Инструментальные системы
