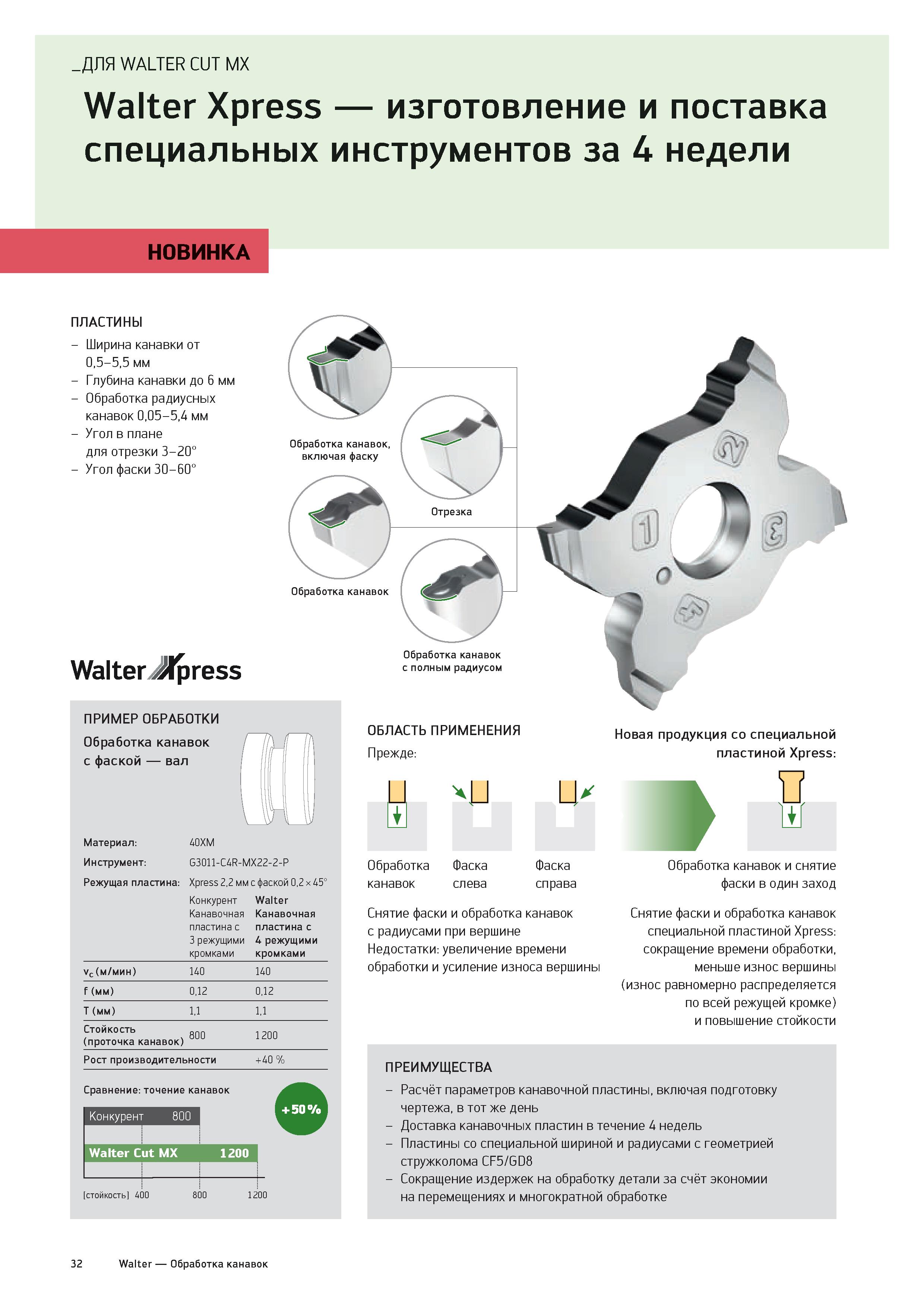

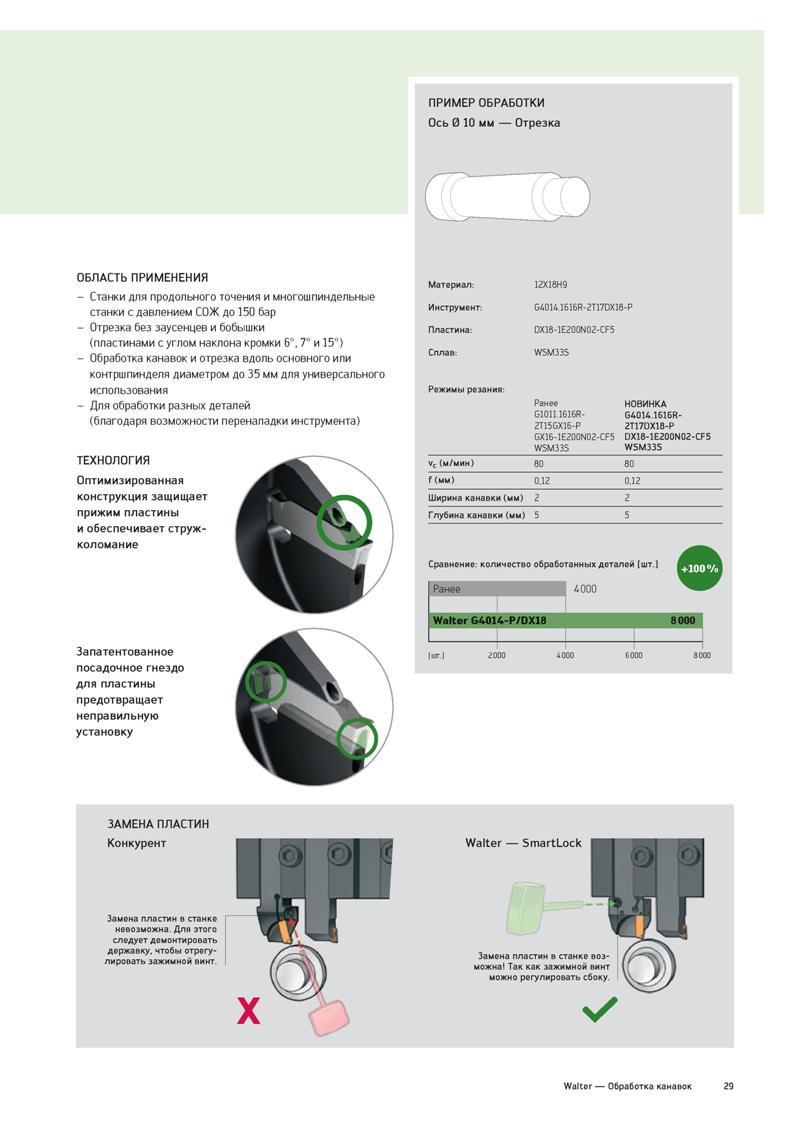

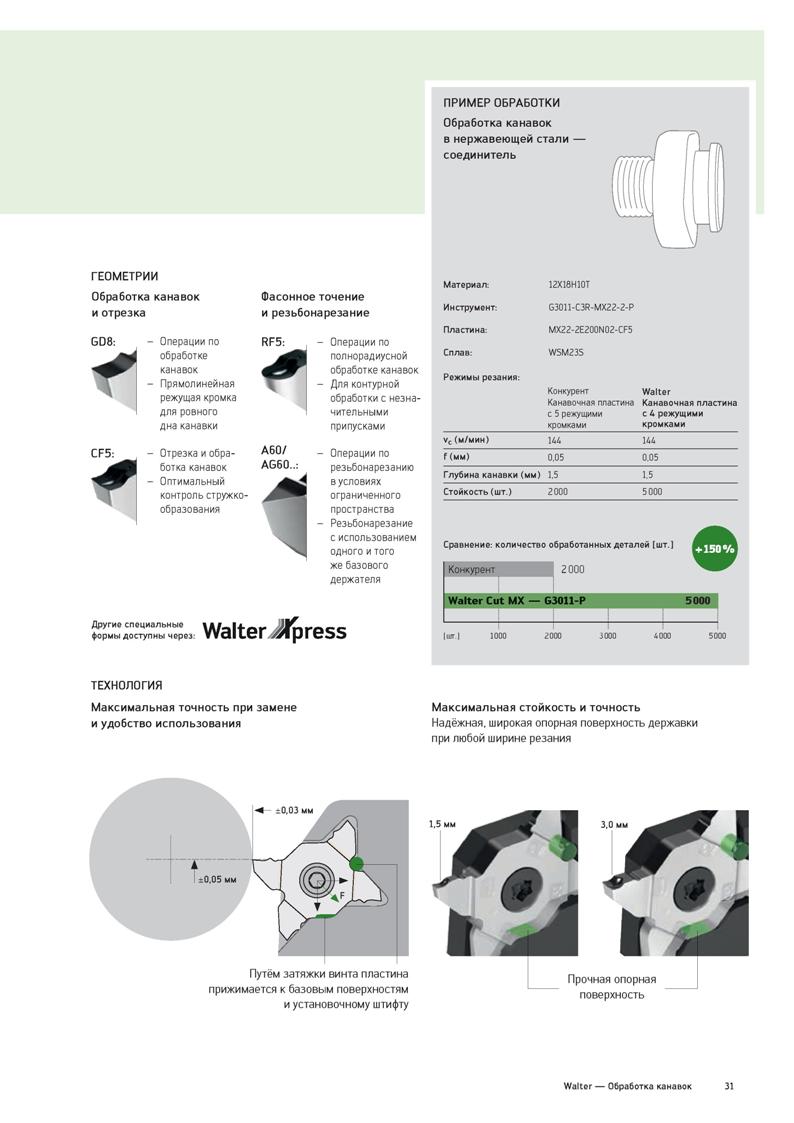

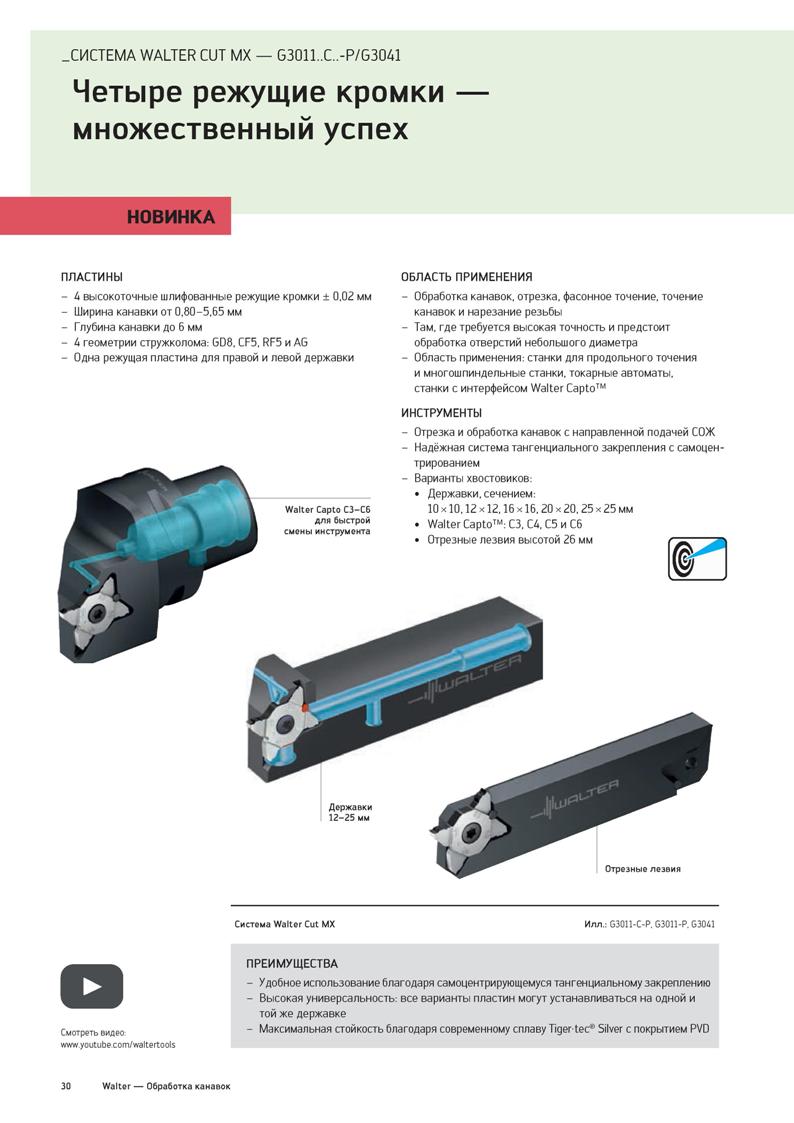

ДЛЯ WALTER CUT MX Walter Xpress изготовление и поставка специальных инструментов за 4 недели НОВИНКА ПЛАСТИНЫ - Ширина канавки от 0,5-5,5 мм - Глубина канавки до 6 мм - Обработка радиусных канавок 0,05-5,4 мм - Угол в плане для отрезки 3-20° - Угол фаски 30-60° Walter Лр ress ПРИМЕР ОБРАБОТКИ Обработка канавок с фаской вал Материал: 40ХМ Инструмент: G3011-C4R-MX22-2-P Режущая пластина: Xpress 2,2 мм с фаской 0,2 х 45° Конкурент Walter Канавочная Канавочная пластина с пластина с 3 режущими 4 режущими кромками кромками vc (м/мин) 140 140 f (мм) 0,12 0,12 T (мм) 1,1 1,1 Стойкость (проточка канавок) 800 1 200 Рост производительности + 40 % Сравнение: точение канавок Обработка канавок с полным радиусом ОБЛАСТЬ ПРИМЕНЕНИЯ Прежде: Новая продукция со специальной пластиной Xpress: чи х S Обработка Фаска канавок слева Фаска справа Снятие фаски и обработка канавок с радиусами при вершине Недостатки: увеличение времени обработки и усиление износа вершины стойкость 400 Обработка канавок и снятие фаски в один заход Снятие фаски и обработка канавок специальной пластиной Xpress: сокращение времени обработки, меньше износ вершины (износ равномерно распределяется по всей режущей кромке) и повышение стойкости ПРЕИМУЩЕСТВА - Расчёт параметров канавочной пластины, включая подготовку чертежа, в тот же день - Доставка канавочных пластин в течение 4 недель - Пластины со специальной шириной и радиусами с геометрией стружколома CF5/GD8 - Сокращение издержек на обработку детали за счёт экономии на перемещениях и многократной обработке 800 32 Walter Обработка канавок
