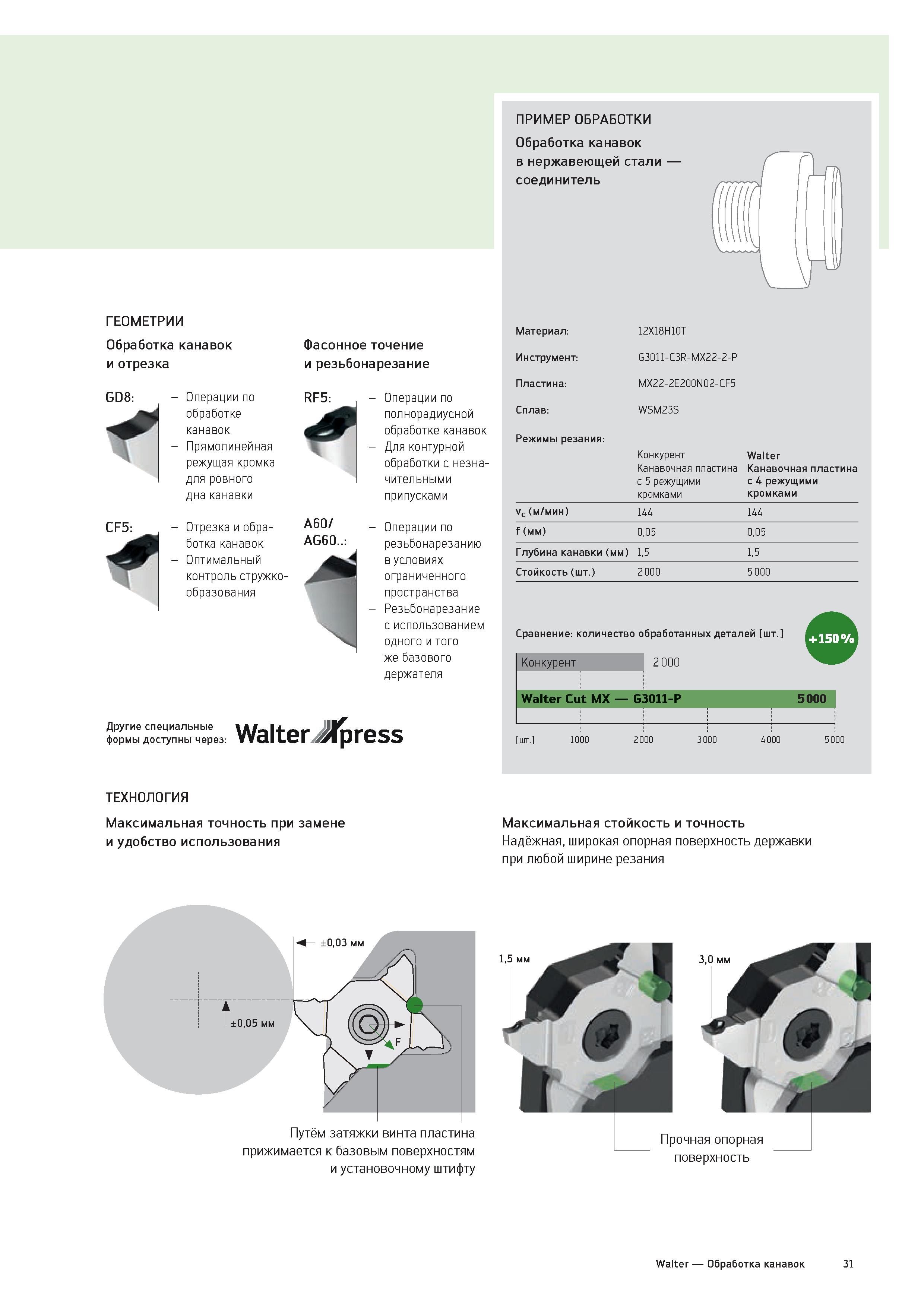

ГЕОМЕТРИИ Обработка канавок и отрезка GD8: CF5: Фасонное точение и резьбонарезание Операции по RF5: - Операции по обработке & полнорадиусной канавок обработке канавок Прямолинейная - Для контурной режущая кромка обработки с незна- для ровного чительными дна канавки припусками Отрезка и обра- A60/ - Операции по ботка канавок AG60..: резьбонарезанию Оптимальный в условиях контроль стружко- ограниченного образования X пространства - Резьбонарезание с использованием одного и того же базового держателя Другие специальные формы доступны через: Walter Л1р ПРИМЕР ОБРАБОТКИ Обработка канавок в нержавеющей стали соединитель Материал: 12Х18Н10Т Инструмент: G3011-C3R-MX22-2-P Пластина: MX22-2E200N02-CF5 Сплав: WSM23S Режимы резания: Конкурент Канавочная пластина с 5 режущими кромками Walter Канавочная пластина с 4 режущими кромками vc (м/мин) 144 144 f (мм) 0,05 0,05 Глубина канавки (мм) 1,5 1,5 Стойкость (шт.) 2 000 5 000 Сравнение: количество обработанных деталей шт. Конкурент 2 000 Walter Cut MX G3011-P 5 000 ress шт. 1 000 ТЕХНОЛОГИЯ Максимальная точность при замене и удобство использования Максимальная стойкость и точность Надёжная, широкая опорная поверхность державки при любой ширине резания Путём затяжки винта пластина прижимается к базовым поверхностям и установочному штифту к I Прочная опорная поверхность Walter Обработка канавок 31
