31 Каталог WALTER 2020 Станочный инструмент и технологическая оснастка Инновации Стр.29

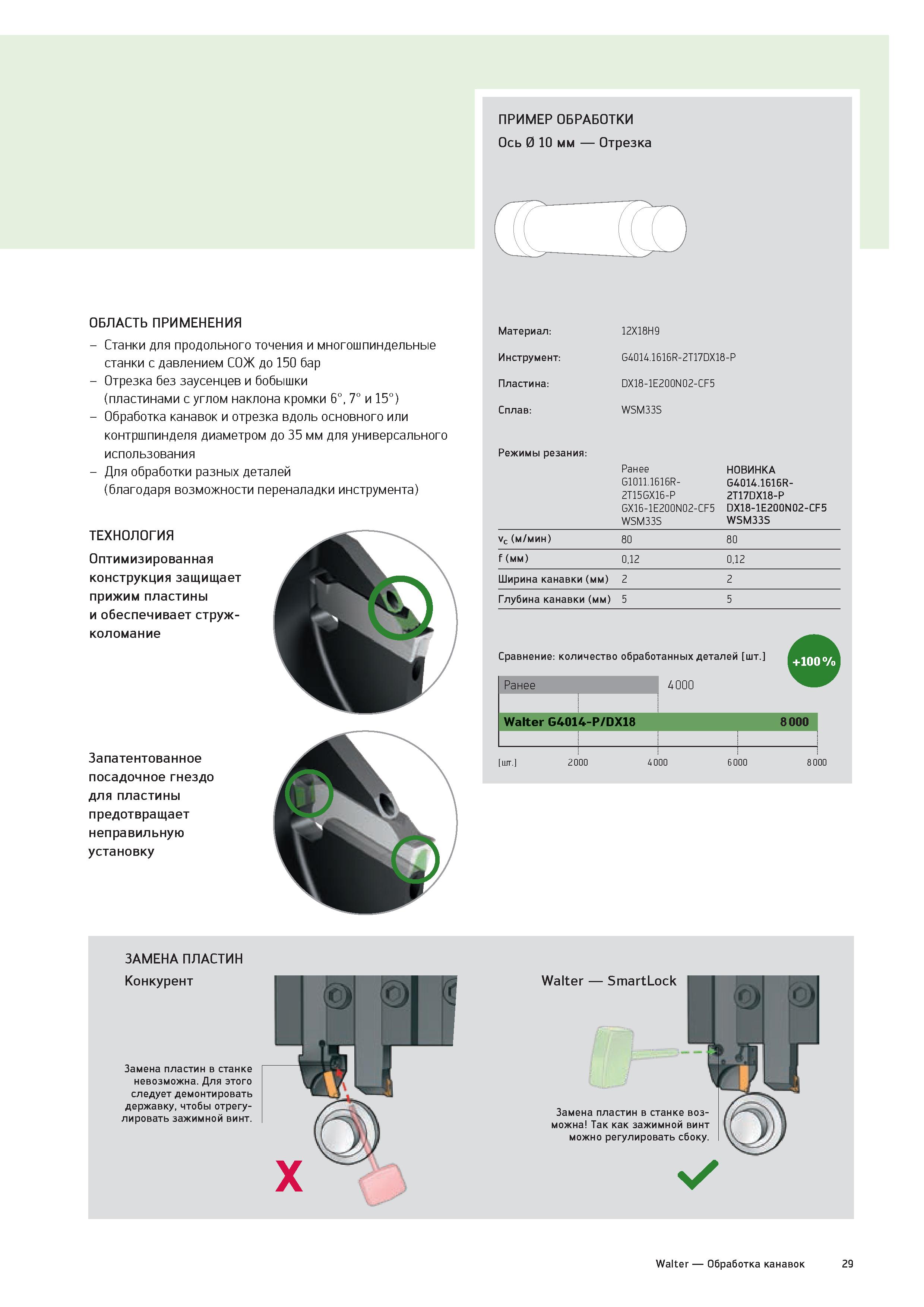

Каталог WALTER 2020 Инструмент и оснастка Инновации Стр. 29 0031 Lab2u ПРИМЕР ОБРАБОТКИ Ось 0 10 мм Отрезка ОБЛАСТЬ ПРИМЕНЕНИЯ - Станки для продольного точения и многошпиндельные станки с давлением СОЖ до 150 бар - Отрезка без заусенцев и бобышки (пластинами с углом наклона кромки 6°, 7° и 15°) - Обработка канавок и отрезка вдоль основного или контршпинделя диаметром до 35 мм для универсального использования - Для обработки разных деталей (благодаря возможности переналадки инструмента) ТЕХНОЛОГИЯ Оптимизированная конструкция защищает прижим пластины и обеспечивает струж-коломание Запатентованное посадочное гнездо для пластины предотвращает неправильную установку Материал: 12Х18Н9 Инструмент: G4014.1616R-2T17DX18 -P Пластина: DX18-1E200N02-CF5 Сплав: WSM33S Режимы резания: Ранее G1011.1616R- 2T15GX16-P GX16-1E200N02-CF5 WSM33S НОВИНКА G4014.1616R- 2T17DX18-P DX18-1E200N02-CF5 WSM33S vc(м/мин) 80 80 f (мм) 0,12 0,12 Ширина канавки (мм) 2 2 Глубина канавки (мм) 5 5 Сравнение: количество обработанных деталей шт. +100 % Ранее 4 000 Walter G4014-P/DX18 8 000 шт. ЗАМЕНА ПЛАСТИН Конкурент Замена пластин в станке невозможна. Для этого следует демонтировать державку, чтобы отрегулировать зажимной винт. Walter SmartLock Замена пластин в станке возможна Так как зажимной винт можно регулировать сбоку. X Walter Обработка канавок 29
