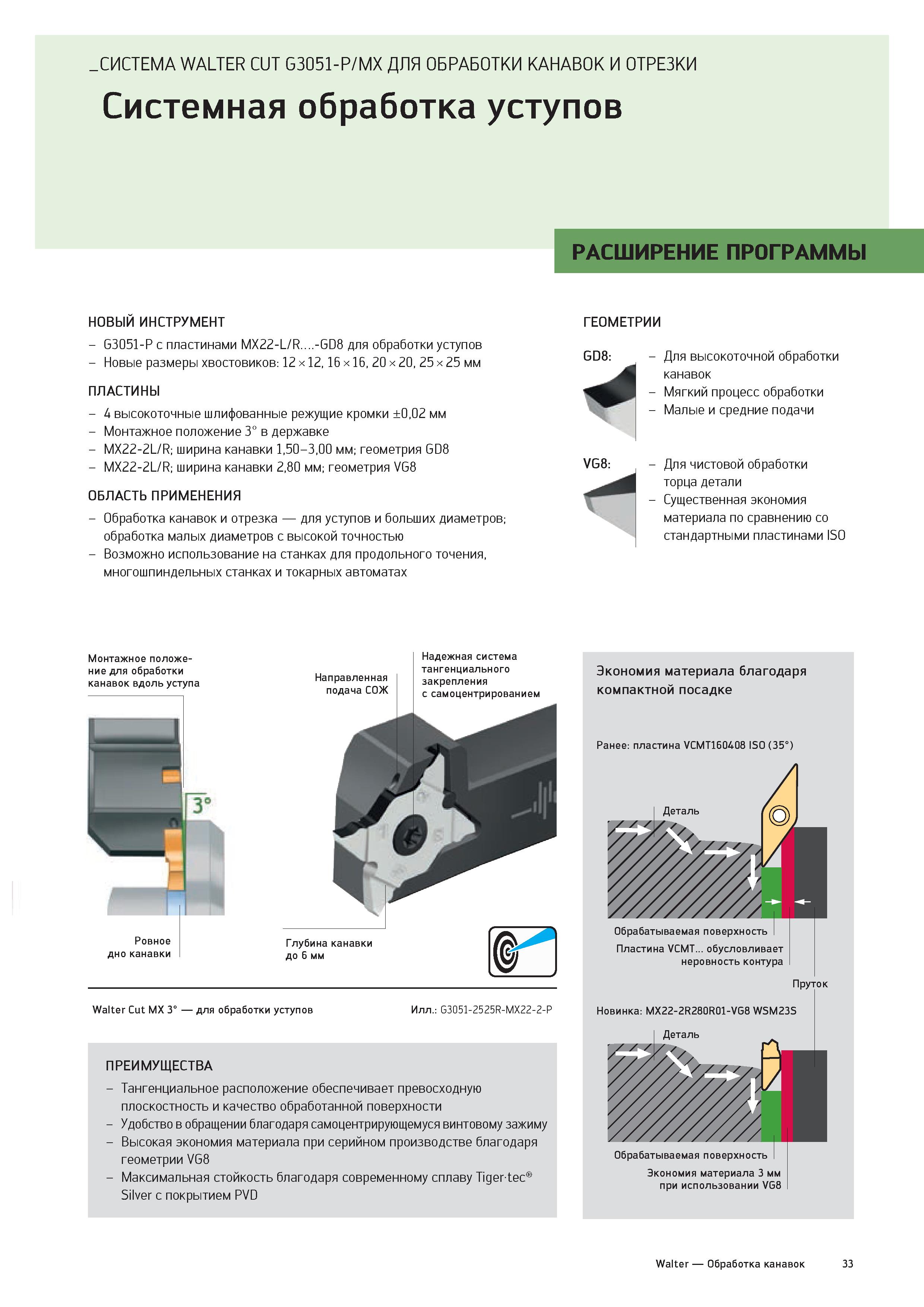

СИСТЕМА WALTER CUT G3051-P/MX ДЛЯ ОБРАБОТКИ КАНАВОК И ОТРЕЗКИ Системная обработка уступов РАСШИРЕНИЕ ПРОГРАММЫ НОВЫЙ ИНСТРУМЕНТ - G3051-P с пластинами MX22-L/R....-GD8 для обработки уступов - Новые размеры хвостовиков: 12 х 12, 16 х 16, 20 х 20, 25 х 25 мм ПЛАСТИНЫ - 4 высокоточные шлифованные режущие кромки ±0,02 мм - Монтажное положение 3° в державке - MX22-2L/R; ширина канавки 1,50-3,00 мм; геометрия GD8 - MX22-2L/R; ширина канавки 2,80 мм; геометрия VG8 ОБЛАСТЬ ПРИМЕНЕНИЯ - Обработка канавок и отрезка для уступов и больших диаметров; обработка малых диаметров с высокой точностью - Возможно использование на станках для продольного точения, многошпиндельных станках и токарных автоматах ГЕОМЕТРИИ GD8: 4 VG8: Для высокоточной обработки канавок Мягкий процесс обработки Малые и средние подачи Для чистовой обработки торца детали Существенная экономия материала по сравнению со стандартными пластинами ISO Монтажное положение для обработки канавок вдоль уступа Ровное дно канавки Направленная подача СОЖ Надежная система тангенциального закрепления с самоцентрированием Walter Cut MX 3° для обработки уступов Илл.: G3051-2525R-MX22-2-P ПРЕИМУЩЕСТВА - Тангенциальное расположение обеспечивает превосходную плоскостность и качество обработанной поверхности - Удобство в обращении благодаря самоцентрирующемуся винтовому зажиму - Высокая экономия материала при серийном производстве благодаря геометрии VG8 - Максимальная стойкость благодаря современному сплаву Tigertec Silver с покрытием PVD Walter Обработка канавок 33
