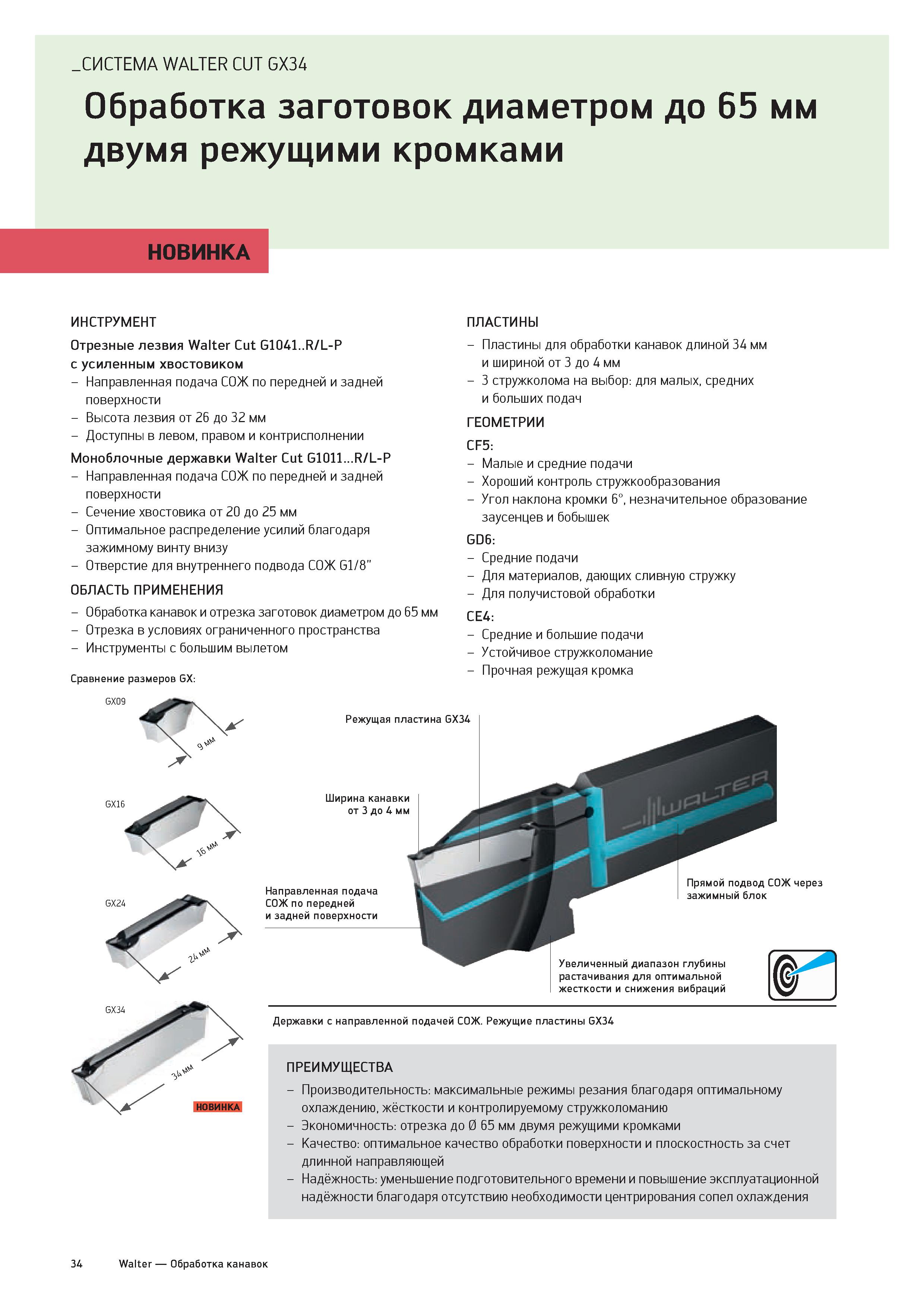

СИСТЕМА WALTER CUT GX34 Обработка заготовок диаметром до 65 мм двумя режущими кромками НОВИНКА ИНСТРУМЕНТ Отрезные лезвия Walter Cut G1041..R/L-P с усиленным хвостовиком - Направленная подача СОЖ по передней и задней поверхности - Высота лезвия от 26 до 32 мм - Доступны в левом, правом и контрисполнении Моноблочные державки Walter Cut G1011...R/L-P - Направленная подача СОЖ по передней и задней поверхности - Сечение хвостовика от 20 до 25 мм - Оптимальное распределение усилий благодаря зажимному винту внизу - Отверстие для внутреннего подвода СОЖ G1/8" ОБЛАСТЬ ПРИМЕНЕНИЯ - Обработка канавок и отрезка заготовок диаметром до 65 мм - Отрезка в условиях ограниченного пространства - Инструменты с большим вылетом Сравнение размеров GX: ПЛАСТИНЫ - Пластины для обработки канавок длиной 34 мм и шириной от 3 до 4 мм - 3 стружколома на выбор: для малых, средних и больших подач ГЕОМЕТРИИ CF5: - Малые и средние подачи - Хороший контроль стружкообразования - Угол наклона кромки 6°, незначительное образование заусенцев и бобышек GD6: - Средние подачи - Для материалов, дающих сливную стружку - Для получистовой обработки CE4: - Средние и большие подачи - Устойчивое стружколомание - Прочная режущая кромка О Режущая пластина Ширина канавки от 3 до 4 мм Направленная подача СОЖ по передней и задней поверхности Прямой подвод СОЖ через зажимный блок Увеличенный диапазон глубины растачивания для оптимальной жесткости и снижения вибраций Державки с направленной подачей СОЖ. Режущие пластины GX34 ПРЕИМУЩЕСТВА - Производительность: максимальные режимы резания благодаря оптимальному охлаждению, жёсткости и контролируемому стружколоманию - Экономичность: отрезка до 0 65 мм двумя режущими кромками - Качество: оптимальное качество обработки поверхности и плоскостность за счет длинной направляющей - Надёжность: уменьшение подготовительного времени и повышение эксплуатационной надёжности благодаря отсутствию необходимости центрирования сопел охлаждения GX09 34 Walter Обработка канавок
