327 Каталог SUMITOMO 2018 Инструмент металлорежущий Пластины Резцы Фрезы Сверла Стр.H29

Каталог SUMITOMO 2018 Инструмент металлорежущий Стр. H29 0327 Lab2u

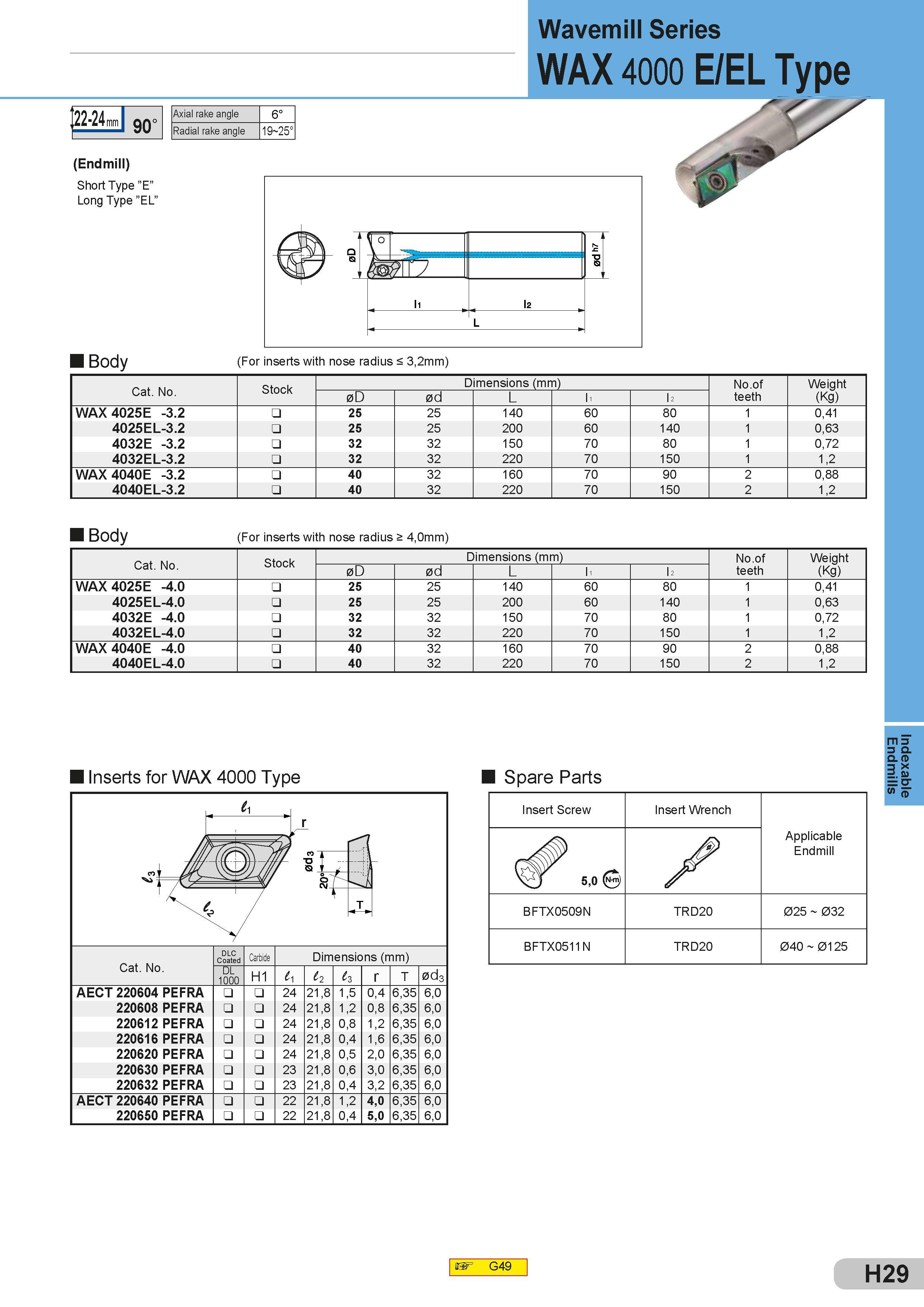

Wavemill Series WAX 4000 E/EL Type ,22-24 mm 90° Axial rake angle 6° Radial rake angle 19 25° (Endmill) Short Type ”E” Long Type ”EL” Body (For inserts with nose radius < 3,2mm) Cat. No. Stock Dimensions (mm) Размеры указаны в мм No.of Weight 0D 0d L l1 l 2 teeth (Kg) WAX 4025E -3.2 25 25 140 60 80 1 0,41 4025EL-3.2 25 25 200 60 140 1 0,63 4032E -3.2 32 32 150 70 80 1 0,72 4032EL-3.2 32 32 220 70 150 1 1,2 WAX 4040E -3.2 40 32 160 70 90 2 0,88 4040EL-3.2 40 32 220 70 150 2 1,2 Body (For inserts with nose radius > 4,0mm) Cat. No. Stock Dimensions (mm) Размеры указаны в мм No.of teeth Weight (Kg) 0D 0d L l1 l 2 WAX 4025E -4.0 25 25 140 60 80 1 0,41 4025EL-4.0 25 25 200 60 140 1 0,63 4032E -4.0 32 32 150 70 80 1 0,72 4032EL-4.0 32 32 220 70 150 1 1,2 WAX 4040E -4.0 40 32 160 70 90 2 0,88 4040EL-4.0 40 32 220 70 150 2 1,2 Inserts for WAX 4000 Type Spare Parts Запасные части Sumitomo и комплектующие Cat. No. DLC Coated Carbide Dimensions (mm) Размеры указаны в мм DL 1000 H1 11 12 13 r T 0d3 AECT 220604 PEFRA 24 21,8 1,5 0,4 6,35 6,0 220608 PEFRA 24 21,8 1,2 0,8 6,35 6,0 220612 PEFRA 24 21,8 0,8 1,2 6,35 6,0 220616 PEFRA 24 21,8 0,4 1,6 6,35 6,0 220620 PEFRA 24 21,8 0,5 2,0 6,35 6,0 220630 PEFRA 23 21,8 0,6 3,0 6,35 6,0 220632 PEFRA 23 21,8 0,4 3,2 6,35 6,0 AECT 220640 PEFRA 22 21,8 1,2 4,0 6,35 6,0 220650 PEFRA 22 21,8 0,4 5,0 6,35 6,0 Insert Screw Insert Wrench Applicable Endmill 5,0 / BFTX0509N TRD20 025 032 BFTX0511N TRD20 040 0125 G49 H29 Indexable Endmills
