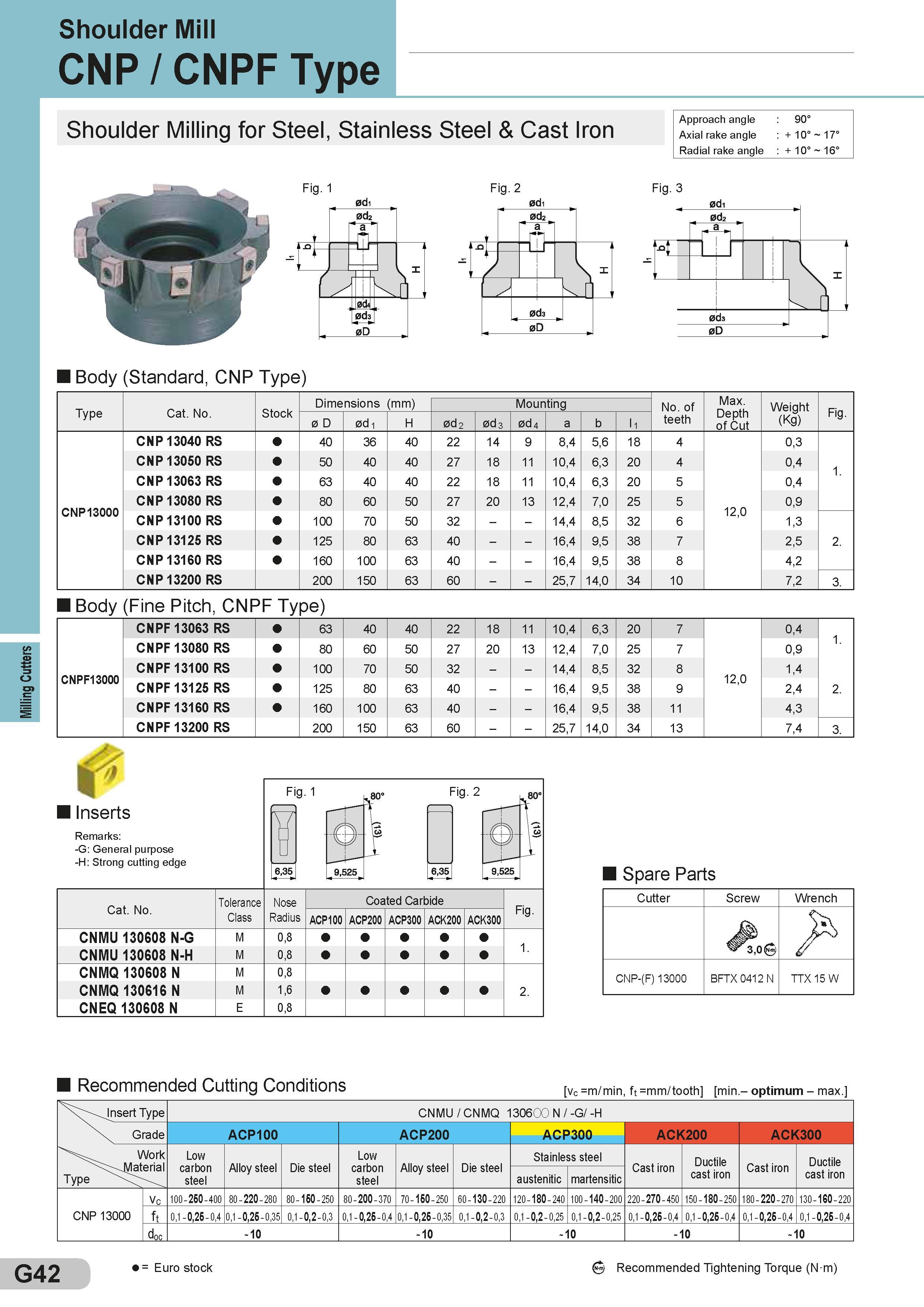

Milling Cutters Shoulder Mill CNP / CNPF Type Shoulder Milling for Steel, Stainless Steel & Cast Iron Approach angle : 90° Axial rake angle : + 10° 17° Radial rake angle : + 10° 16° Fig. 1 Fig. 2 0di it Q L 0di Fig. 3 0d2 1 a & 0d3 0D Body (Standard, CNP Type) Type Cat. No. Stock Dimensions (mm) Размеры указаны в мм Mounting No. of teeth Max. Depth of Cut Weight (Kg) Fig. 0 D 0d1 H 0d2 0d3 0d4 a b l1 CNP 13040 RS 40 36 40 22 14 9 8,4 5,6 18 4 0,3 CNP 13050 RS 50 40 40 27 18 11 1 0,4 6,3 20 4 0,4 1. CNP 13063 RS 63 40 40 22 18 11 1 0,4 6,3 20 5 0,4 CNP13000 CNP 13080 RS 80 60 50 27 20 13 12,4 7,0 25 5 0,9 CNP 13100 RS 100 70 50 32 - - 1 4,4 8,5 32 6 12,0 1,3 CNP 13125 RS 125 80 63 40 - - 1 6,4 9,5 38 7 2,5 2. CNP 13160 RS 1 60 1 00 63 40 - - 1 6,4 9,5 38 8 4,2 CNP 13200 RS 200 1 50 63 60 - - 25,7 14,0 34 10 7,2 3. Body (Fine Pitch, CNPF Ty pe) CNPF13063 RS 63 40 40 22 18 11 1 0,4 6,3 20 7 0,4 1. CNPF13080 RS 80 60 50 27 20 13 1 2,4 7,0 25 7 0,9 CNPF13000 CNPF 13100 RS 1 00 70 50 32 - - 14,4 8,5 32 8 1,4 CNPF 13125 RS 1 25 80 63 40 - - 16,4 9,5 38 9 12,0 2,4 2. CNPF 13160 RS 1 60 1 00 63 40 - - 1 6,4 9,5 38 11 4,3 CNPF13200 RS 200 1 50 63 60 - - 25,7 14,0 34 13 7,4 3. //J Inserts Remarks: -G: General purpose -H: Strong cutting edge Cat. No. CNMU 130608 N-G CNMU 130608 N-H CNMQ 130608 N CNMQ 130616 N CNEQ 130608 N Tolerance Class M M M M E Fig. 1 Nose Radius 0,8 0,8 0,8 1,6 0,8 Coated Carbide ACP100 ACP200 ACP300 ACK200 ACK300 Fig. 2. Spare Parts Запасные части Sumitomo и комплектующие Cutter Screw Wrench CNP-(F) 13000 BFTX0412 N TTX 15 W Recommended Cutting Conditions vc =m/min, ft =mm/tooth min.- optimum - max. \\ insert Type CNMU / CNMQ 130600 N / -G/ -H Grade ACP100 ACP200 ACP300 ACK200 ACK300 Work O JMaterial Type Low carbon steel Alloy steel Die steel Low carbon steel Alloy steel Die steel Stainless steel Cast iron Ductile cast iron Cast iron Ductile cast iron austenitic martensitic CNP 13000 Vc 100 - 250 -400 80 - 220 - 280 80 - 150 - 250 80 - 200 - 370 70 - 150 - 250 60 - 130 - 220 120 - 180 - 240 100 - 140 - 200 220 - 270 - 450 150 - 180 - 250 180 - 220 - 270 130 - 160 - 220 ft 0,1- 0,25 - 0,4 0,1- 0,25 - 0,35 0,1 - 0,2 - 0,3 0,1 - 0,25 - 0,4 0,1 - 0,25 - 0,35 0,1 - 0,2 - 0,3 0,1- 0,2 - 0,25 0,1 - 0,2 - 0,25 0,1 - 0,25 - 0,4 0,1- 0,25 - 0,4 0,1 - 0,25 - 0,4 0,1- 0,25 - 0,4 doc - 10 - 10 - 10 - 10 - 10 G42 = Euro stock Recommended Tightening Torque (N m)
