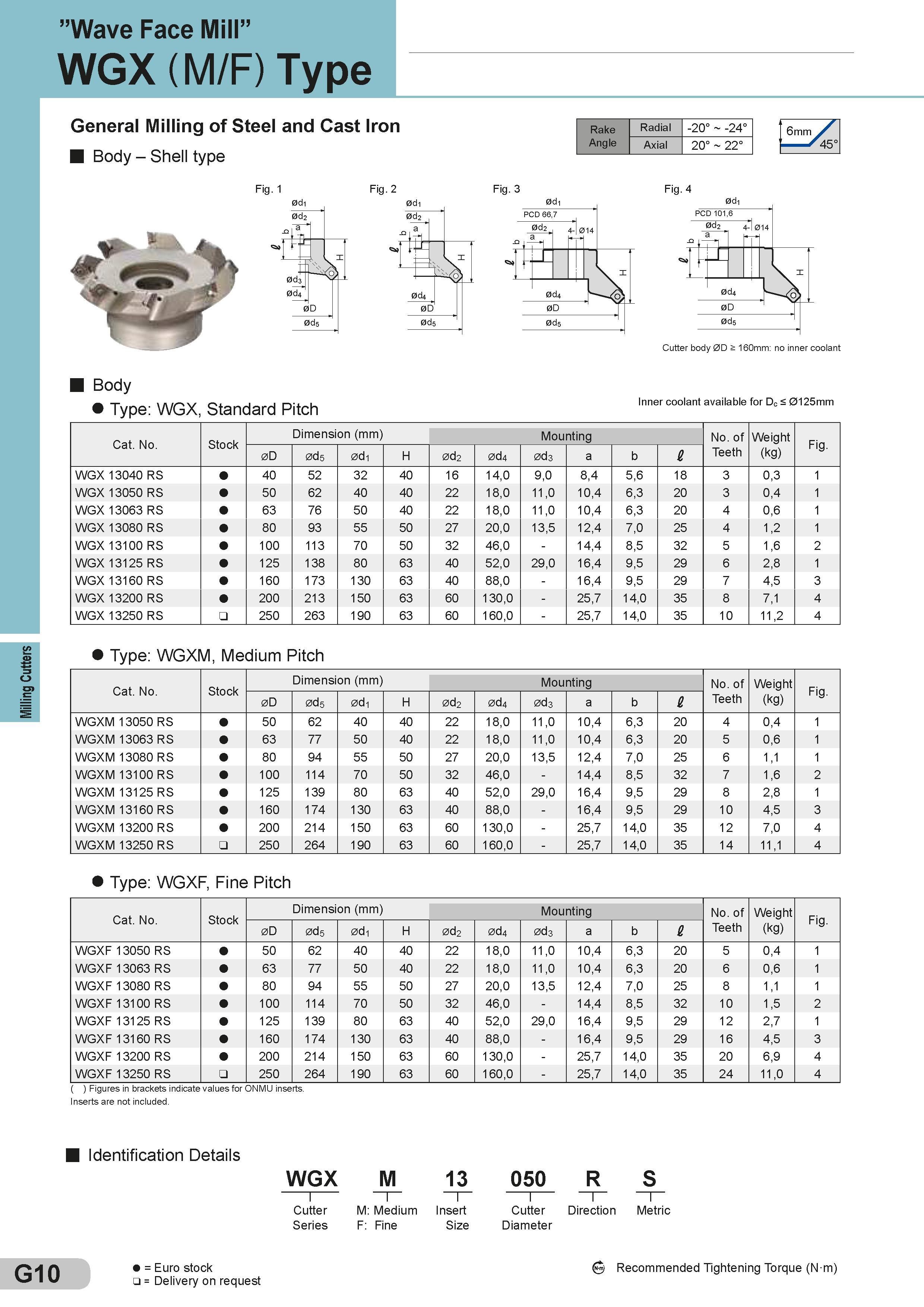

Milling Cutters ”Wave Face Mill” WGX (M/F) Type General Milling of Steel and Cast Iron Body - Shell type Fig. 1 0di 0d2 a- a=- 0d3 0d4 0D 0d5 Fig. 2 0di 0d2 ft 0d4 0D 0d5 Rake Angle Fig. 3 Radial -20° -24° Axial 20° 22° Fig. 4 Body Type: WGX, Standard Pitch Inner coolant available for Dc £ 0125mm Cat. No. Stock Dimensions (mm) Размеры указаны в мм Mounting No. of Teeth Количество режущих зубьев Weight (kg) Вес (кг) Fig. 0D 0d5 0d1 H 0d2 0d4 0d3 a b e WGX 13040 RS 40 52 32 40 16 14,0 9,0 8,4 5,6 18 3 0,3 1 WGX 13050 RS 50 62 40 40 22 18,0 11,0 10,4 6,3 20 3 0,4 1 WGX 13063 RS 63 76 50 40 22 18,0 11,0 10,4 6,3 20 4 0,6 1 WGX 13080 RS 80 93 55 50 27 20,0 13,5 12,4 7,0 25 4 1,2 1 WGX 13100 RS 100 113 70 50 32 46,0 - 14,4 8,5 32 5 1,6 2 WGX 13125 RS 125 138 80 63 40 52,0 29,0 16,4 9,5 29 6 2,8 1 WGX 13160 RS 160 173 130 63 40 88,0 - 16,4 9,5 29 7 4,5 3 WGX 13200 RS 200 213 150 63 60 130,0 - 25,7 14,0 35 8 7,1 4 WGX 13250 RS 250 263 190 63 60 160,0 - 25,7 14,0 35 10 11,2 4 Type: WGXM, Medium Pitch Cat. No. Stock Dimensions (mm) Размеры указаны в мм Mounting No. of Teeth Количество режущих зубьев Weight (kg) Вес (кг) Fig. 0D 0d5 0d1 H 0d2 0d4 0d3 a b 2 WGXM 13050 RS 50 62 40 40 22 18,0 11,0 10,4 6,3 20 4 0,4 1 WGXM 13063 RS 63 77 50 40 22 18,0 11,0 10,4 6,3 20 5 0,6 1 WGXM 13080 RS 80 94 55 50 27 20,0 13,5 12,4 7,0 25 6 1,1 1 WGXM 13100 RS 100 114 70 50 32 46,0 - 14,4 8,5 32 7 1,6 2 WGXM 13125 RS 125 139 80 63 40 52,0 29,0 16,4 9,5 29 8 2,8 1 WGXM 13160 RS 160 174 130 63 40 88,0 - 16,4 9,5 29 10 4,5 3 WGXM 13200 RS 200 214 150 63 60 130,0 - 25,7 14,0 35 12 7,0 4 WGXM 13250 RS 250 264 190 63 60 160,0 - 25,7 14,0 35 14 11,1 4 Type: WGXF, Fine Pitch Cat. No. Stock Dimensions (mm) Размеры указаны в мм Mounting No. of Teeth Количество режущих зубьев Weight (kg) Вес (кг) Fig. 0D 0d5 0d1 H 0d2 0d4 0d3 a b e WGXF 13050 RS 50 62 40 40 22 18,0 11,0 10,4 6,3 20 5 0,4 1 WGXF 13063 RS 63 77 50 40 22 18,0 11,0 10,4 6,3 20 6 0,6 1 WGXF 13080 RS 80 94 55 50 27 20,0 13,5 12,4 7,0 25 8 1,1 1 WGXF 13100 RS 100 114 70 50 32 46,0 - 14,4 8,5 32 10 1,5 2 WGXF 13125 RS 125 139 80 63 40 52,0 29,0 16,4 9,5 29 12 2,7 1 WGXF 13160 RS 160 174 130 63 40 88,0 - 16,4 9,5 29 16 4,5 3 WGXF 13200 RS 200 214 150 63 60 130,0 - 25,7 14,0 35 20 6,9 4 WGXF 13250 RS 250 264 190 63 60 160,0 - 25,7 14,0 35 24 11,0 4 ( ) Figures in brackets indicate values for ONMU inserts. Inserts are not included. Identification Details WGX i Cutter Series M 13 i i M: Medium Insert F: Fine Size 050 R S i i i Cutter Direction Metric Diameter G10 = Euro stock = Delivery on request Recommended Tightening Torque (N m)
