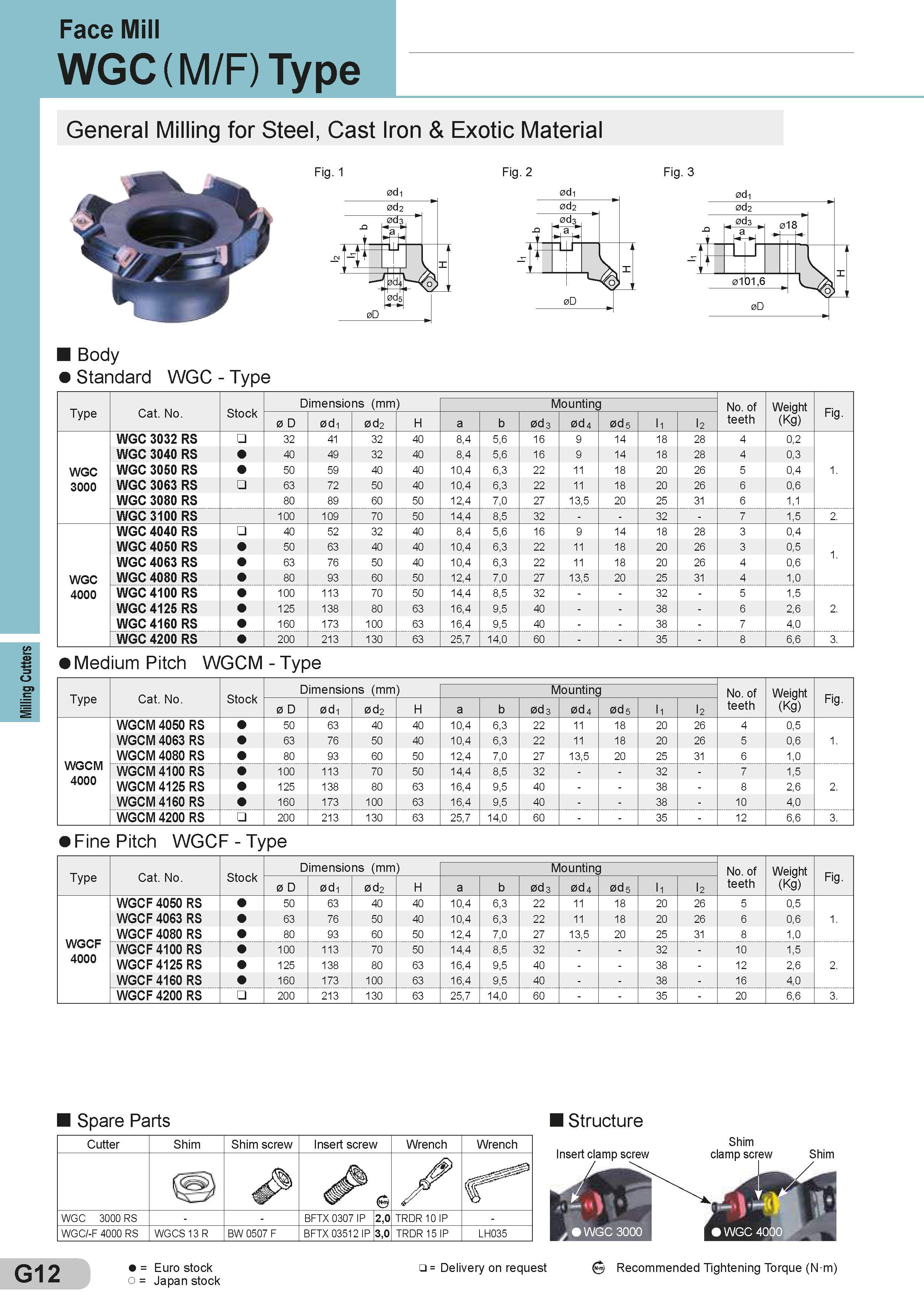

Milling Cutters Face Mill WGC (M/F) Type General Milling for Steel, Cast Iron & Exotic Material Fig. 1 0di Fig. 2 Fig. 3 Body Standard WGC - Type Type Cat. No. Stock Dimensions (mm) Размеры указаны в мм Mounting No. of Weight Fig. 0 D 0di 0 d2 H a b 0d3 0d4 0d5 l1 l2 teeth (Kg) WGC 3032 RS 32 41 32 40 8,4 5,6 16 9 14 18 28 4 0,2 WGC 3040 RS 40 49 32 40 8,4 5,6 16 9 14 18 28 4 0,3 WGC WGC 3050 RS 50 59 40 40 1 0,4 6,3 22 11 18 20 26 5 0,4 1. 3000 WGC 3063 RS 63 72 50 40 10,4 6,3 22 11 18 20 26 6 0,6 WGC 3080 RS 80 89 60 50 12,4 7,0 27 13,5 20 25 31 6 1,1 WGC 3100 RS 100 109 70 50 14,4 8,5 32 - - 32 - 7 1,5 2. WGC 4040 RS 40 52 32 40 8,4 5,6 16 9 14 18 28 3 0,4 WGC 4050 RS 50 63 40 40 10,4 6,3 22 11 18 20 26 3 0,5 WGC 4063 RS 63 76 50 40 10,4 6,3 22 11 18 20 26 4 0,6 WGC WGC 4080 RS 80 93 60 50 12,4 7,0 27 13,5 20 25 31 4 1,0 4000 WGC 4100 RS 1 00 113 70 50 14,4 8,5 32 - - 32 - 5 1,5 WGC 4125 RS 1 25 1 38 80 63 16,4 9,5 40 - - 38 - 6 2,6 2. WGC 4160 RS 1 60 1 73 1 00 63 16,4 9,5 40 - - 38 - 7 4,0 WGC 4200 RS 200 213 1 30 63 25,7 14,0 60 - - 35 - 8 6,6 3. Medium Pitch WGCM - Type Type Cat. No. Stock Dimensions (mm No. of teeth Weight (Kg) Fig. ) Mounting 0 D 0d1 0 d2 H a b 0d3 0d4 0d5 l1 l2 WGCM 4050 RS 50 63 40 40 10,4 6,3 22 11 18 20 26 4 0,5 WGCM 4063 RS 63 76 50 40 10,4 6,3 22 11 18 20 26 5 0,6 1. WGCM WGCM 4080 RS 80 93 60 50 12,4 7,0 27 13,5 20 25 31 6 1,0 WGCM 4100 RS 1 00 113 70 50 14,4 8,5 32 - - 32 - 7 1,5 4000 WGCM 4125 RS 1 25 1 38 80 63 16,4 9,5 40 - - 38 - 8 2,6 2. WGCM 4160 RS 160 1 73 1 00 63 16,4 9,5 40 - - 38 - 10 4,0 WGCM 4200 RS 200 213 1 30 63 25,7 14,0 60 - - 35 - 12 6,6 3. Fine Pitch WGCF - Type Type Cat. No. Stock Dimensions (mm) Размеры указаны в мм Mounting No. of Weight Fig. 0 D 0d1 0 d2 H a b 0d3 0d4 0d5 l1 l2 teeth (Kg) WGCF 4050 RS 50 63 40 40 10,4 6,3 22 11 18 20 26 5 0,5 WGCF 4063 RS 63 76 50 40 10,4 6,3 22 11 18 20 26 6 0,6 1. WGCF WGCF 4080 RS 80 93 60 50 12,4 7,0 27 13,5 20 25 31 8 1,0 WGCF 4100 RS 1 00 113 70 50 14,4 8,5 32 - - 32 - 10 1,5 4000 WGCF 4125 RS 1 25 1 38 80 63 16,4 9,5 40 - - 38 - 12 2,6 2. WGCF 4160 RS 160 1 73 1 00 63 16,4 9,5 40 - - 38 - 16 4,0 WGCF 4200 RS 200 213 1 30 63 25,7 14,0 60 - - 35 - 20 6,6 3. Spare Parts Запасные части Sumitomo и комплектующие Cutter Shim screw Insert screw Wrench Wrench X WGC 3000 RS - - BFTX 0307 IP 2,0 TRDR 10 IP - WGC/-F 4000 RS WGCS 13 R BW 0507 F BFTX 03512 IP ,0 CO TRDR 15 IP LH035 Structure Insert clamp screw Shim clamp screw Shim / WGC 3000 WGC 4000 G12 = Euro stock o = Japan stock = Delivery on request Recommended Tightening Torque (N m)
