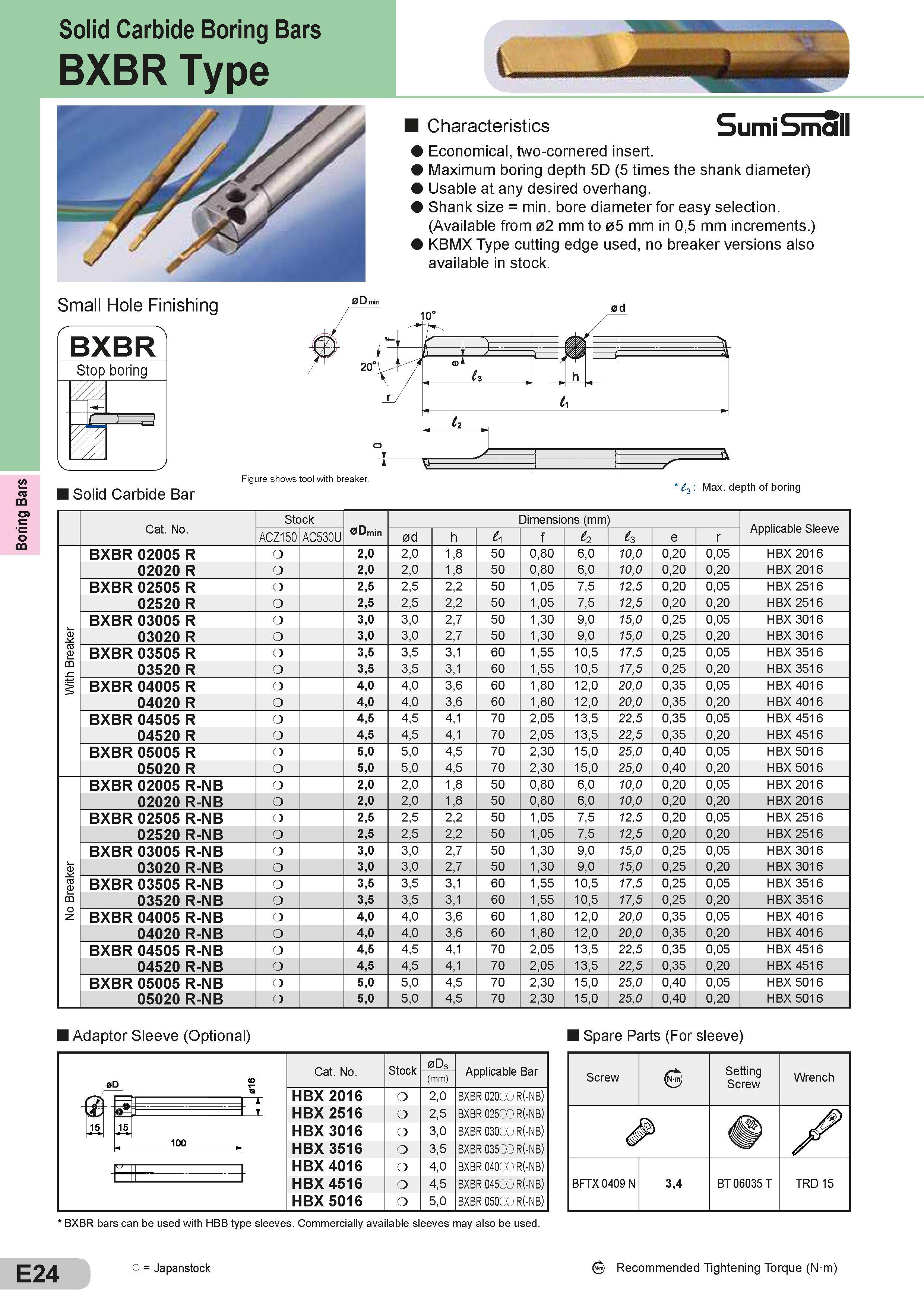

Boring Bars Solid Carbide Boring Bars BXBR Type Characteristics Sumi Small Economical, two-cornered insert. Maximum boring depth 5D (5 times the shank diameter) Usable at any desired overhang. Shank size = min. bore diameter for easy selection. (Available from 02 mm to 05 mm in 0,5 mm increments.) KBMX Type cutting edge used, no breaker versions also available in stock. Small Hole Finishing bxbr Stop boring V m j Solid Carbide Bar Figure shows tool with breaker. I3 : Max. depth of boring Cat. No. Stock 0Dmin Dimensions (mm) Размеры указаны в мм Applicable Sleeve ACZ150 AC530U 0d h I1 f 2 £3 e r BXBR 02005 R O 2,0 2,0 1,8 50 0,80 6,0 10,0 0,20 0,05 HBX 2016 02020 R O 2,0 2,0 1,8 50 0,80 6,0 10,0 0,20 0,20 HBX 2016 BXBR 02505 R O 2,5 2,5 2,2 50 1,05 7,5 12,5 0,20 0,05 HBX 2516 02520 R O 2,5 2,5 2,2 50 1,05 7,5 12,5 0,20 0,20 HBX 2516 BXBR 03005 R O 3,0 3,0 2,7 50 1,30 9,0 15,0 0,25 0,05 HBX 3016 With Breakei 03020 R O 3,0 3,0 2,7 50 1,30 9,0 15,0 0,25 0,20 HBX 3016 BXBR 03505 R O 3,5 3,5 3,1 60 1,55 10,5 17,5 0,25 0,05 HBX 3516 03520 R O 3,5 3,5 3,1 60 1,55 10,5 17,5 0,25 0,20 HBX 3516 BXBR 04005 R O 4,0 4,0 3,6 60 1,80 12,0 20,0 0,35 0,05 HBX 4016 04020 R O 4,0 4,0 3,6 60 1,80 12,0 20,0 0,35 0,20 HBX 4016 BXBR 04505 R O 4,5 4,5 4,1 70 2,05 13,5 22,5 0,35 0,05 HBX 4516 04520 R O 4,5 4,5 4,1 70 2,05 13,5 22,5 0,35 0,20 HBX 4516 BXBR 05005 R O 5,0 5,0 4,5 70 2,30 15,0 25,0 0,40 0,05 HBX 5016 05020 R O 5,0 5,0 4,5 70 2,30 15,0 25,0 0,40 0,20 HBX 5016 BXBR 02005 R-NB O 2,0 2,0 1,8 50 0,80 6,0 10,0 0,20 0,05 HBX 2016 02020 R-NB O 2,0 2,0 1,8 50 0,80 6,0 10,0 0,20 0,20 HBX 2016 BXBR 02505 R-NB O 2,5 2,5 2,2 50 1,05 7,5 12,5 0,20 0,05 HBX 2516 02520 R-NB O 2,5 2,5 2,2 50 1,05 7,5 12,5 0,20 0,20 HBX 2516 BXBR 03005 R-NB O 3,0 3,0 2,7 50 1,30 9,0 15,0 0,25 0,05 HBX 3016 No Breaker 03020 R-NB O 3,0 3,0 2,7 50 1,30 9,0 15,0 0,25 0,20 HBX 3016 BXBR 03505 R-NB O 3,5 3,5 3,1 60 1,55 10,5 17,5 0,25 0,05 HBX 3516 03520 R-NB O 3,5 3,5 3,1 60 1,55 10,5 17,5 0,25 0,20 HBX 3516 BXBR 04005 R-NB O 4,0 4,0 3,6 60 1,80 12,0 20,0 0,35 0,05 HBX 4016 04020 R-NB O 4,0 4,0 3,6 60 1,80 12,0 20,0 0,35 0,20 HBX 4016 BXBR 04505 R-NB O 4,5 4,5 4,1 70 2,05 13,5 22,5 0,35 0,05 HBX 4516 04520 R-NB O 4,5 4,5 4,1 70 2,05 13,5 22,5 0,35 0,20 HBX 4516 BXBR 05005 R-NB O 5,0 5,0 4,5 70 2,30 15,0 25,0 0,40 0,05 HBX 5016 05020 R-NB O 5,0 5,0 4,5 70 2,30 15,0 25,0 0,40 0,20 HBX 5016 I Adaptor Sleeve (Optional) I Spare Parts Запасные части Sumitomo и комплектующие (For sleeve) Cat. No. Stock 0Ds Applicable Bar (mm) HBX 2016 O 2,0 BXBR 02000 R(-NB) HBX 2516 O 2,5 BXBR 02500 R(-NB) HBX 3016 O 3,0 BXBR 03000 R(-NB) HBX 3516 O 3,5 BXBR 035C0 R(-NB) HBX 4016 O 4,0 BXBR 04000 R(-NB) HBX 4516 O 4,5 BXBR 04500 R(-NB) HBX 5016 O 5,0 BXBR 05000 R(-NB) Screw Setting Screw Wrench / BFTX 0409 N 3,4 BT 06035T TRD 15 BXBR bars can be used with HBB type sleeves. Commercially available sleeves may also be used. E24 > = Japanstock Recommended Tightening Torque (N m)
