193 Каталог SUMITOMO 2018 Инструмент металлорежущий Пластины Резцы Фрезы Сверла Стр.E21

Каталог SUMITOMO 2018 Инструмент металлорежущий Стр. E21 0193 Lab2u

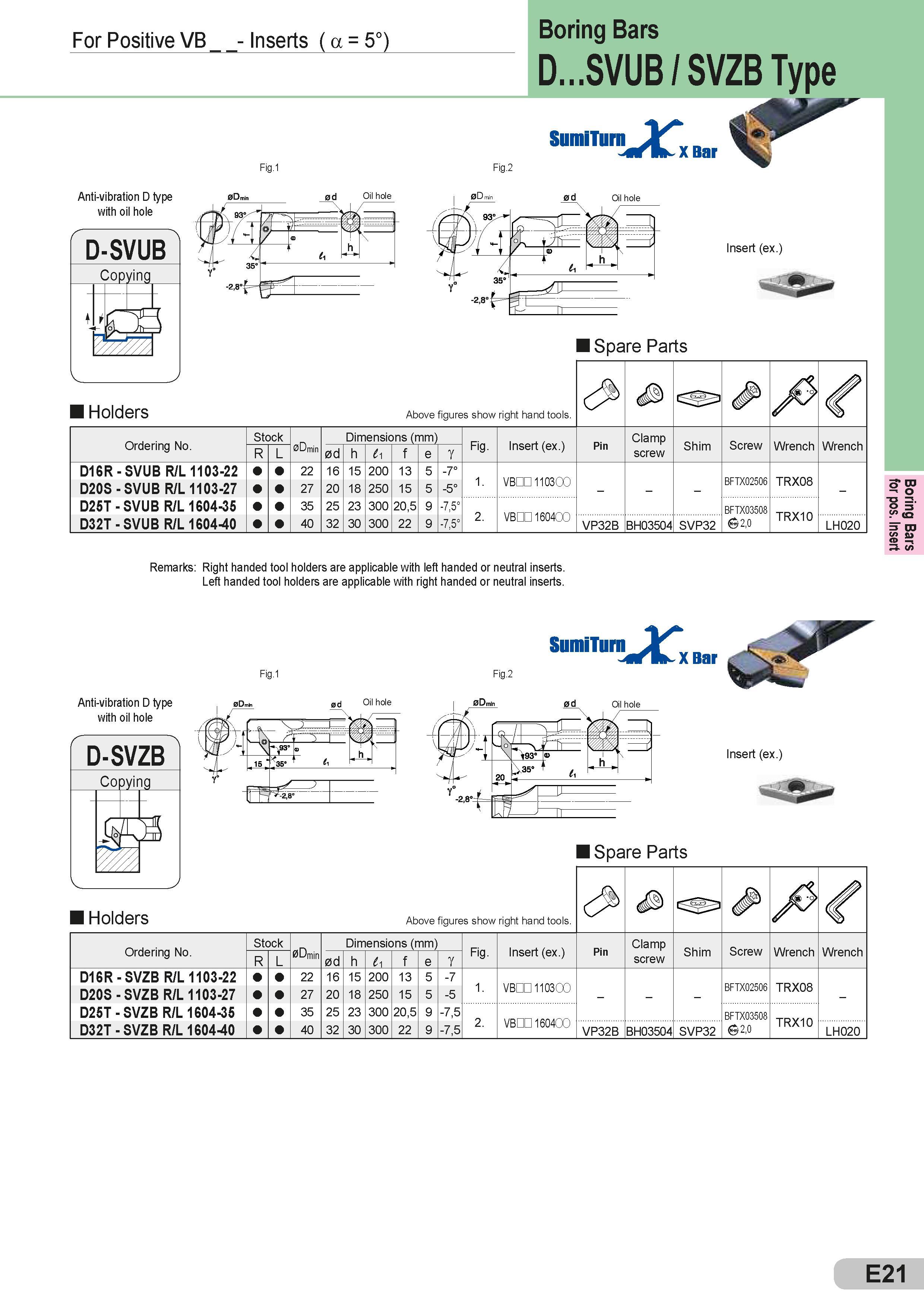

For Positive VB - Inserts ( a = 5°) Fig.1 Fig.2 Boring Bars D.SVUB / SVZB Type Anti-vibration D type with oil hole 0Dmi od Oil hole 93 /; 4-t o, it m 4 t, h 35 =£ SumiTurn 0d Oil hole Insert (ex.) Spare Parts Запасные части Sumitomo и комплектующие Holders Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента Pin Clamp screw Shim Screw Wrench Wrench - - - BFTX02506 BFTX03508 2,0 TRX08 TRX10 - VP32B BH03504 SVP32 LH020 Stock Ordering No. R L 0Dmin 0d h 11 f e Y D16R - SVUB R/L 1103-22 22 16 15 200 13 5 -7° D20S - SVUB R/L 1103-27 27 20 18 250 15 5 -5° D25T - SVUB R/L 1604-35 35 25 23 300 20,5 9 -7,5° D32T - SVUB R/L 1604-40 40 32 30 300 22 9 -7,5° Dimensions (mm) Размеры указаны в мм Fig. Insert (ex.) VBCn 1103 (X VBaH 16040C Remarks: Right handed tool holders are applicable with left handed or neutral inserts. Left handed tool holders are applicable with right handed or neutral inserts. Fig.1 Fig.2 Anti-vibration D type with oil hole ODmln SumiTurn 0d Oil hole vT, XBar Insert (ex.) Spare Parts Запасные части Sumitomo и комплектующие Holders Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента Pin Clamp screw Shim Screw Wrench Wrench - - - BFTX02506 BFTX03508 2,0 TRX08 TRX10 - VP32B BH03504 SVP32 LH020 Stock o. N g in er rd Or R L 0Umin 0d h 11 f e Y D16R - SVZB R/L 1103-22 22 16 15 200 13 5 -7 D20S - SVZB R/L 1103-27 27 20 18 250 15 5 -5 D25T - SVZB R/L 1604-35 35 25 23 300 20,5 9 -7,5 D32T - SVZB R/L 1604-40 40 32 30 300 22 9 -7,5 Dimensions (mm) Размеры указаны в мм Fig. Insert (ex.) VBDD 1103 CC VBDD 16040C E21 Boring Bars for pos. Insert
