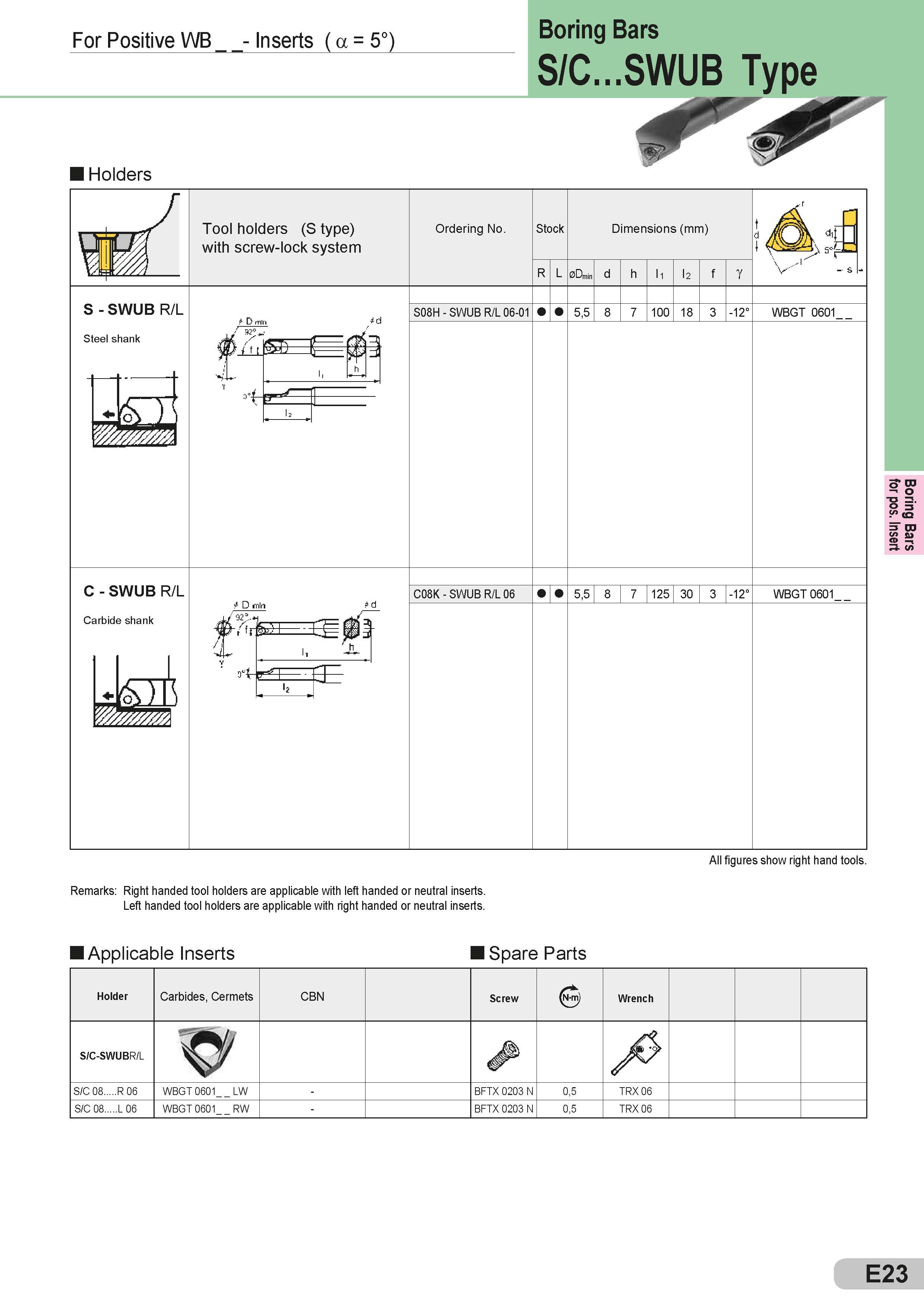

For Positive WB - Inserts ( a = 5°) Holders Boring Bars S/C...SWUB Type Tool holders (S type) with screw-lock system Ordering No. Stock Dimensions (mm) Размеры указаны в мм L 0Dm d h l1 l2 f S - SWUB R/L Steel shank S08H - SWUB R/L 06-01 5,5 8 7 100 18 3 -12° WBGT 0601 C - SWUB R/L Carbide shank C08K - SWUB R/L 06 5,5 8 7 125 130 3 -12° WBGT 0601 R Y All figures show right hand tools. Remarks: Right handed tool holders are applicable with left handed or neutral inserts. Left handed tool holders are applicable with right handed or neutral inserts. Applicable Inserts Spare Parts Запасные части Sumitomo и комплектующие Holder Carbides, Cermets CBN Screw Wrench S/C-SWUBR/L S/C 08 R 06 WBGT 0601 LW - BFTX 0203 N 0,5 TRX 06 S/C 08 L 06 WBGT 0601 RW - BFTX 0203 N 0,5 TRX 06 E23 Boring Bars for pos. Insert
