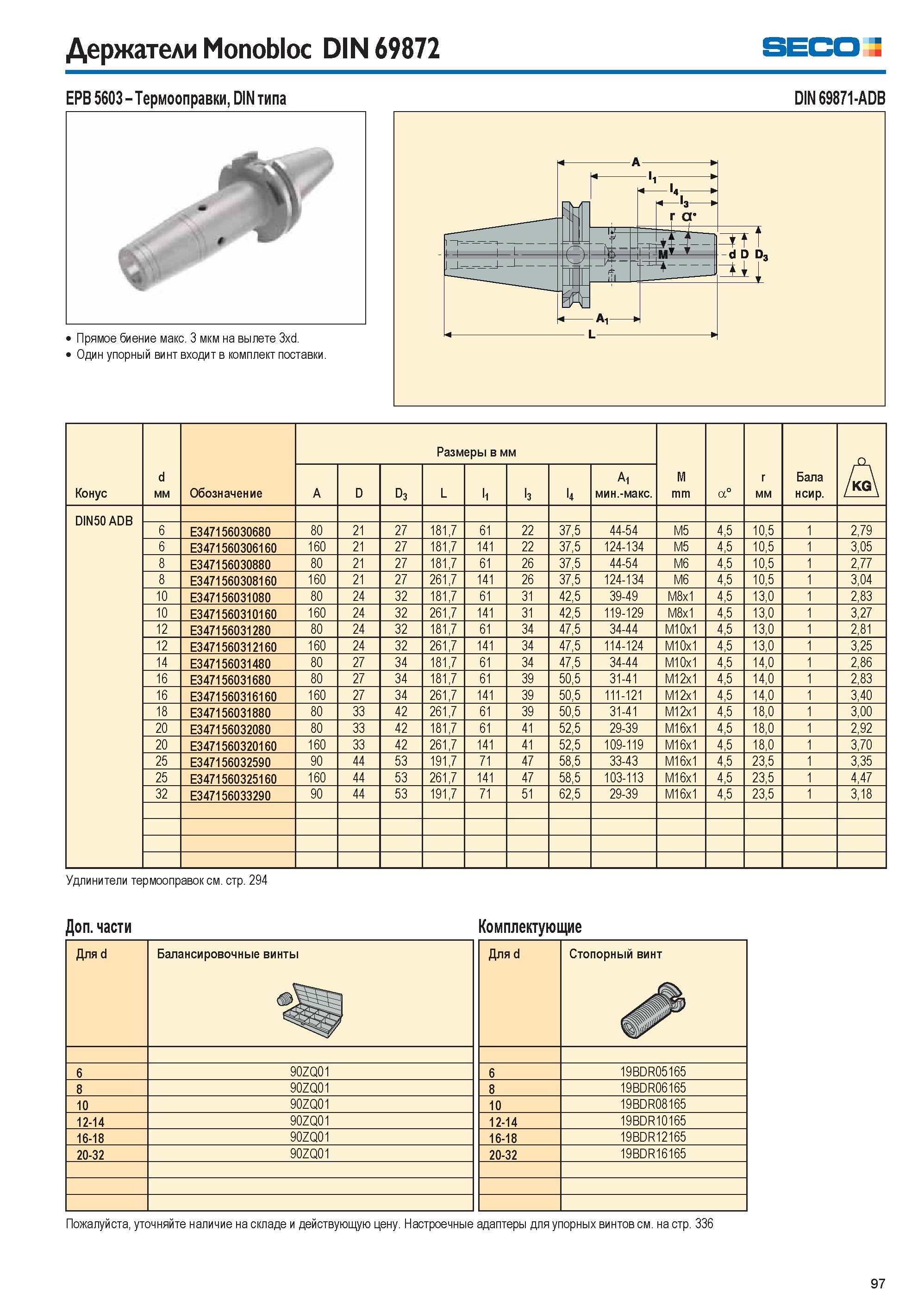

97 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.97

Каталог SECO 2015 Вспомогательный инструмент Стр. 97 0097 Lab2u

Держатели Monobloc DIN 69872 Seco EPB 5603 Термооправки, DIN типа DIN 69871-ADB Прямое биение макс. 3 мкм на вылете 3xd. Один упорный винт входит в комплект поставки. Конус d мм Обозначение Размеры в мм M mm a° r мм Бала нсир. A A D D3 L I1 l3 l4 A1 мин.-макс. DIN50 ADB 6 E347156030680 80 21 27 181,7 61 22 37,5 44-54 M5 4,5 10,5 1 2,79 6 E3471560306160 160 21 27 181,7 141 22 37,5 124-134 M5 4,5 10,5 1 3,05 8 E347156030880 80 21 27 181,7 61 26 37,5 44-54 M6 4,5 10,5 1 2,77 8 E3471560308160 160 21 27 261,7 141 26 37,5 124-134 M6 4,5 10,5 1 3,04 10 E347156031080 80 24 32 181,7 61 31 42,5 39-49 M8x1 4,5 13,0 1 2,83 10 E3471560310160 160 24 32 261,7 141 31 42,5 119-129 M8x1 4,5 13,0 1 3,27 12 E347156031280 80 24 32 181,7 61 34 47,5 34-44 M10x1 4,5 13,0 1 2,81 12 E3471560312160 160 24 32 261,7 141 34 47,5 114-124 M10x1 4,5 13,0 1 3,25 14 E347156031480 80 27 34 181,7 61 34 47,5 34-44 M10x1 4,5 14,0 1 2,86 16 E347156031680 80 27 34 181,7 61 39 50,5 31-41 M12x1 4,5 14,0 1 2,83 16 E3471560316160 160 27 34 261,7 141 39 50,5 111-121 M12x1 4,5 14,0 1 3,40 18 E347156031880 80 33 42 261,7 61 39 50,5 31-41 M12x1 4,5 18,0 1 3,00 20 E347156032080 80 33 42 181,7 61 41 52,5 29-39 M16x1 4,5 18,0 1 2,92 20 E3471560320160 160 33 42 261,7 141 41 52,5 109-119 M16x1 4,5 18,0 1 3,70 25 E347156032590 90 44 53 191,7 71 47 58,5 33-43 M16x1 4,5 23,5 1 3,35 25 E3471560325160 160 44 53 261,7 141 47 58,5 103-113 M16x1 4,5 23,5 1 4,47 32 E347156033290 90 44 53 191,7 71 51 62,5 29-39 M16x1 4,5 23,5 1 3,18 Удлинители термооправок см. стр. 294 Дополнительные части Комплектующие Для d Балансировочные винты Для d Стопорный винт 6 90ZQ01 6 19BDR05165 8 90ZQ01 8 19BDR06165 10 90ZQ01 10 19BDR08165 12-14 90ZQ01 12-14 19BDR10165 16-18 90ZQ01 16-18 19BDR12165 20-32 90ZQ01 20-32 19BDR16165 Пожалуйста, уточняйте наличие на складе и действующую цену. Настроечные адаптеры для упорных винтов см. на стр. 336 97
