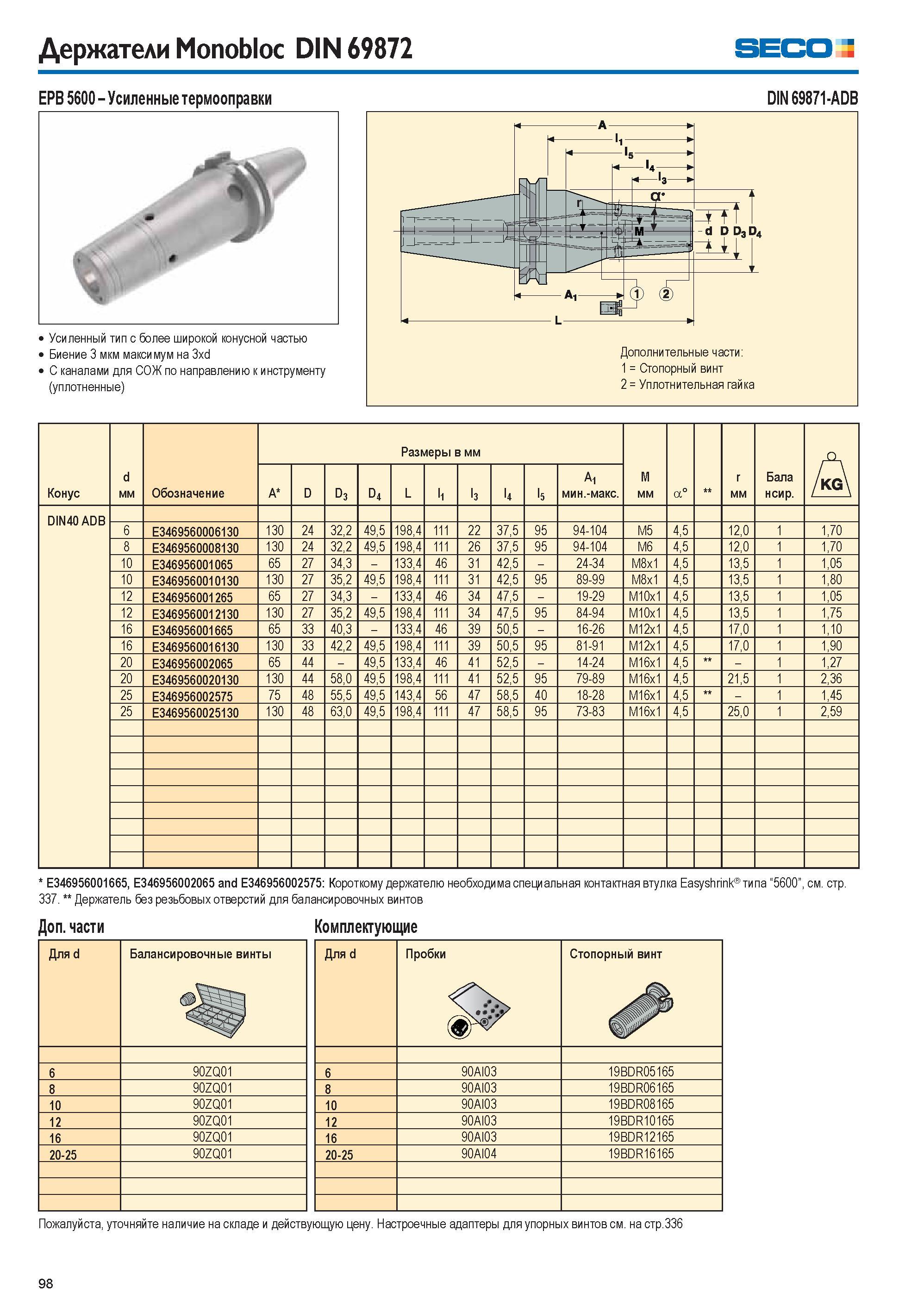

Держатели Monobloc DIN 69872 Seco EPB 5600 Усиленные термооправки Усиленный тип с более широкой конусной частью Биение 3 мкм максимум на 3хd С каналами для СОЖ по направлению к инструменту (уплотненные) DIN 69871-ADB Конус d мм Обозначение Размеры в мм M мм a° r мм Бала нсир. A A D D3 D4 L h l3 l4 l5 A1 мин.-макс. DIN40 ADB 6 E3469560006130 130 24 32,2 49,5 198,4 111 22 37,5 95 94-104 M5 4,5 12,0 1 1,70 8 E3469560008130 130 24 32,2 49,5 198,4 111 26 37,5 95 94-104 M6 4,5 12,0 1 1,70 10 E346956001065 65 27 34,3 133,4 46 31 42,5 24-34 M8x1 4,5 13,5 1 1,05 10 E3469560010130 130 27 35,2 49,5 198,4 111 31 42,5 95 89-99 M8x1 4,5 13,5 1 1,80 12 E346956001265 65 27 34,3 133,4 46 34 47,5 19-29 M10x1 4,5 13,5 1 1,05 12 E3469560012130 130 27 35,2 49,5 198,4 111 34 47,5 95 84-94 M10x1 4,5 13,5 1 1,75 16 E346956001665 65 33 40,3 133,4 46 39 50,5 16-26 M12x1 4,5 17,0 1 1,10 16 E3469560016130 130 33 42,2 49,5 198,4 111 39 50,5 95 81-91 M12x1 4,5 17,0 1 1,90 20 E346956002065 65 44 49,5 133,4 46 41 52,5 14-24 M16x1 4,5 1 1,27 20 E3469560020130 130 44 58,0 49,5 198,4 111 41 52,5 95 79-89 M16x1 4,5 21,5 1 2,36 25 E346956002575 75 48 55,5 49,5 143,4 56 47 58,5 40 18-28 M16x1 4,5 1 1,45 25 E3469560025130 130 48 63,0 49,5 198,4 111 47 58,5 95 73-83 M16x1 4,5 25,0 1 2,59 E346956001665, E346956002065 and E346956002575 Короткому держателю необходима специальная контактная втулка Easyshrink типа “5600”, см. стр. 337. Держатель без резьбовых отверстий для балансировочных винтов Дополнительные части Для d Балансировочные винты 6 90ZQ01 8 90ZQ01 10 90ZQ01 12 90ZQ01 16 90ZQ01 20-25 90ZQ01 Комплектующие Для d Пробки Стопорный винт 6 90AI03 19BDR05165 8 90AI03 19BDR06165 10 90AI03 19BDR08165 12 90AI03 19BDR10165 16 90AI03 19BDR12165 20-25 90AI04 19BDR16165 Пожалуйста, уточняйте наличие на складе и действующую цену. Настроечные адаптеры для упорных винтов см. на стр.336 98
