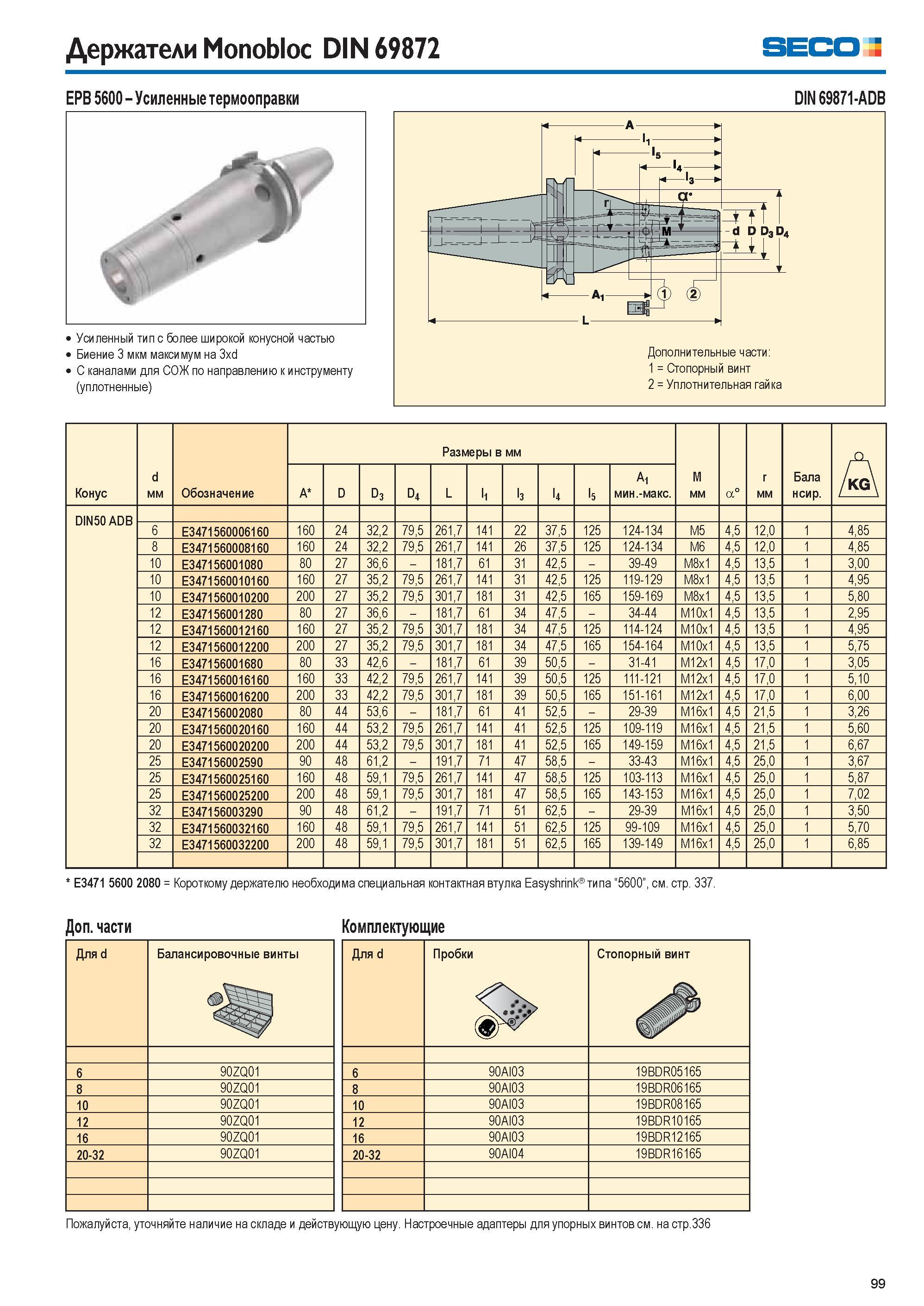

Держатели Monobloc DIN 69872 Seco EPB 5600 Усиленные термооправки Усиленный тип с более широкой конусной частью Биение 3 мкм максимум на 3хd С каналами для СОЖ по направлению к инструменту (уплотненные) DIN 69871-ADB Конус d мм Обозначение Размеры в мм M мм a° r мм Бала нсир. A A D D3 D4 L l1 l3 l4 l5 A1 мин.-макс. DIN50 ADB 6 E3471560006160 160 24 32,2 79,5 261,7 141 22 37,5 125 124-134 M5 4,5 12,0 1 4,85 8 E3471560008160 160 24 32,2 79,5 261,7 141 26 37,5 125 124-134 M6 4,5 12,0 1 4,85 10 E347156001080 80 27 36,6 181,7 61 31 42,5 39-49 M8x1 4,5 13,5 1 3,00 10 E3471560010160 160 27 35,2 79,5 261,7 141 31 42,5 125 119-129 M8x1 4,5 13,5 1 4,95 10 E3471560010200 200 27 35,2 79,5 301,7 181 31 42,5 165 159-169 M8x1 4,5 13,5 1 5,80 12 E347156001280 80 27 36,6 181,7 61 34 47,5 34-44 M10x1 4,5 13,5 1 2,95 12 E3471560012160 160 27 35,2 79,5 301,7 181 34 47,5 125 114-124 M10x1 4,5 13,5 1 4,95 12 E3471560012200 200 27 35,2 79,5 301,7 181 34 47,5 165 154-164 M10x1 4,5 13,5 1 5,75 16 E347156001680 80 33 42,6 181,7 61 39 50,5 31-41 M12x1 4,5 17,0 1 3,05 16 E3471560016160 160 33 42,2 79,5 261,7 141 39 50,5 125 111-121 M12x1 4,5 17,0 1 5,10 16 E3471560016200 200 33 42,2 79,5 301,7 181 39 50,5 165 151-161 M12x1 4,5 17,0 1 6,00 20 E347156002080 80 44 53,6 181,7 61 41 52,5 29-39 M16x1 4,5 21,5 1 3,26 20 E3471560020160 160 44 53,2 79,5 261,7 141 41 52,5 125 109-119 M16x1 4,5 21,5 1 5,60 20 E3471560020200 200 44 53,2 79,5 301,7 181 41 52,5 165 149-159 M16x1 4,5 21,5 1 6,67 25 E347156002590 90 48 61,2 191,7 71 47 58,5 33-43 M16x1 4,5 25,0 1 3,67 25 E3471560025160 160 48 59,1 79,5 261,7 141 47 58,5 125 103-113 M16x1 4,5 25,0 1 5,87 25 E3471560025200 200 48 59,1 79,5 301,7 181 47 58,5 165 143-153 M16x1 4,5 25,0 1 7,02 32 E347156003290 90 48 61,2 191,7 71 51 62,5 29-39 M16x1 4,5 25,0 1 3,50 32 E3471560032160 160 48 59,1 79,5 261,7 141 51 62,5 125 99-109 M16x1 4,5 25,0 1 5,70 32 E3471560032200 200 48 59,1 79,5 301,7 181 51 62,5 165 139-149 M16x1 4,5 25,0 1 6,85 E3471 5600 2080 = Короткому держателю необходима специальная контактная втулка Easyshrink типа “5600”, см. стр. 337. Комплектующие Дополнительные части Для d Балансировочные винты 6 90ZQ01 8 90ZQ01 10 90ZQ01 12 90ZQ01 16 90ZQ01 20-32 90ZQ01 Для d Пробки ( 5 Стопорный винт 6 90AI03 19BDR05165 8 90AI03 19BDR06165 10 90AI03 19BDR08165 12 90AI03 19BDR10165 16 90AI03 19BDR12165 20-32 90AI04 19BDR16165 Пожалуйста, уточняйте наличие на складе и действующую цену. Настроечные адаптеры для упорных винтов см. на стр.336 99
