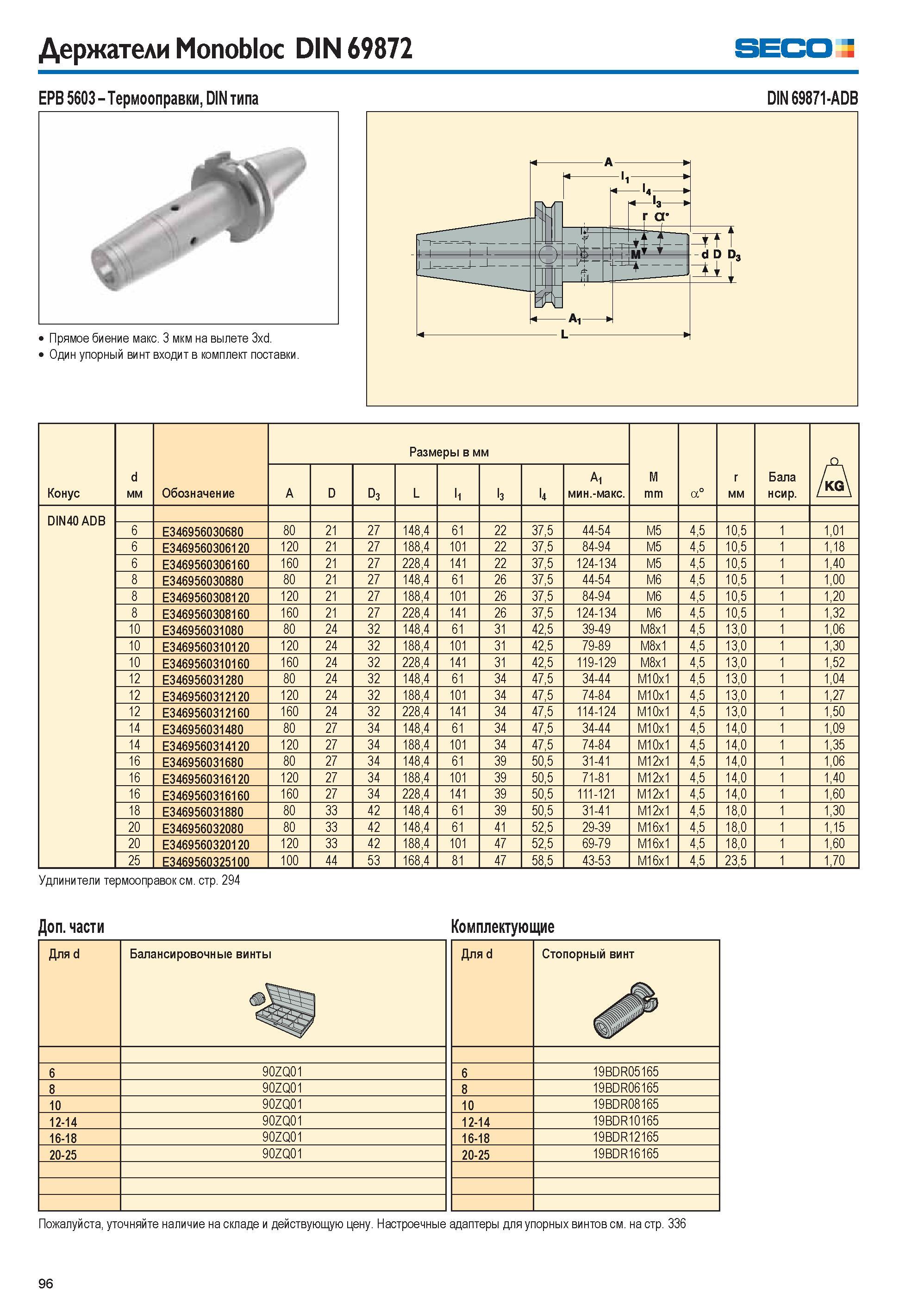

96 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.96

Каталог SECO 2015 Вспомогательный инструмент Стр. 96 0096 Lab2u

Держатели Monobloc DIN 69872 Seco EPB 5603 Термооправки, DIN типа Прямое биение макс. 3 мкм на вылете 3xd. Один упорный винт входит в комплект поставки. DIN 69871-ADB Конус d мм Обозначение Размеры в мм M mm a° r мм Бала нсир. A A D D3 L l1 l3 l4 A1 мин.-макс. DIN40 ADB 6 E346956030680 80 21 27 148,4 61 22 37,5 44-54 M5 4,5 10,5 1 1,01 6 E3469560306120 120 21 27 188,4 101 22 37,5 84-94 M5 4,5 10,5 1 1,18 6 E3469560306160 160 21 27 228,4 141 22 37,5 124-134 M5 4,5 10,5 1 1,40 8 E346956030880 80 21 27 148,4 61 26 37,5 44-54 M6 4,5 10,5 1 1,00 8 E3469560308120 120 21 27 188,4 101 26 37,5 84-94 M6 4,5 10,5 1 1,20 8 E3469560308160 160 21 27 228,4 141 26 37,5 124-134 M6 4,5 10,5 1 1,32 10 E346956031080 80 24 32 148,4 61 31 42,5 39-49 M8x1 4,5 13,0 1 1,06 10 E3469560310120 120 24 32 188,4 101 31 42,5 79-89 M8x1 4,5 13,0 1 1,30 10 E3469560310160 160 24 32 228,4 141 31 42,5 119-129 M8x1 4,5 13,0 1 1,52 12 E346956031280 80 24 32 148,4 61 34 47,5 34-44 M10x1 4,5 13,0 1 1,04 12 E3469560312120 120 24 32 188,4 101 34 47,5 74-84 M10x1 4,5 13,0 1 1,27 12 E3469560312160 160 24 32 228,4 141 34 47,5 114-124 M10x1 4,5 13,0 1 1,50 14 E346956031480 80 27 34 148,4 61 34 47,5 34-44 M10x1 4,5 14,0 1 1,09 14 E3469560314120 120 27 34 188,4 101 34 47,5 74-84 M10x1 4,5 14,0 1 1,35 16 E346956031680 80 27 34 148,4 61 39 50,5 31-41 M12x1 4,5 14,0 1 1,06 16 E3469560316120 120 27 34 188,4 101 39 50,5 71-81 M12x1 4,5 14,0 1 1,40 16 E3469560316160 160 27 34 228,4 141 39 50,5 111-121 M12x1 4,5 14,0 1 1,60 18 E346956031880 80 33 42 148,4 61 39 50,5 31-41 M12x1 4,5 18,0 1 1,30 20 E346956032080 80 33 42 148,4 61 41 52,5 29-39 M16x1 4,5 18,0 1 1,15 20 E3469560320120 120 33 42 188,4 101 47 52,5 69-79 M16x1 4,5 18,0 1 1,60 25 E3469560325100 100 44 53 168,4 81 47 58,5 43-53 M16x1 4,5 23,5 1 1,70 Удлинители термооправок см. стр. 294 Дополнительные части Комплектующие Для d Балансировочные винты Для d Стопорный винт 6 90ZQ01 6 19BDR05165 8 90ZQ01 8 19BDR06165 10 90ZQ01 10 19BDR08165 12-14 90ZQ01 12-14 19BDR10165 16-18 90ZQ01 16-18 19BDR12165 20-25 90ZQ01 20-25 19BDR16165 Пожалуйста, уточняйте наличие на складе и действующую цену. Настроечные адаптеры для упорных винтов см. на стр. 336 96
