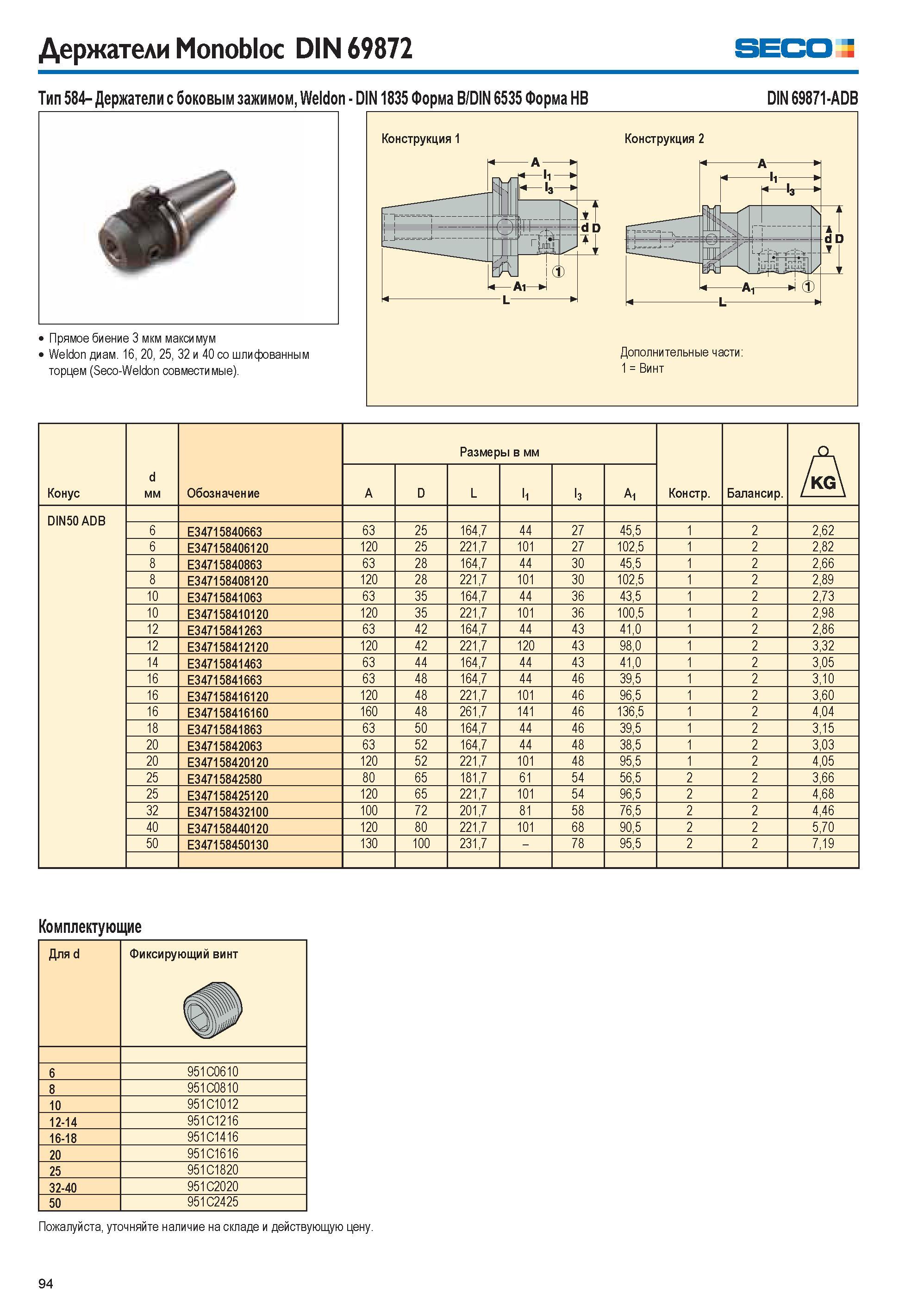

Держатели Monobloc DIN 69872 Seco Тип 584- Держатели с боковым зажимом, Weldon DIN 1835 Форма B/DIN 6535 Форма HB DIN 69871-ADB Конструкция 1 Прямое биение 3 мкм максимум Weldon диам. 16, 20, 25, 32 и 40 со шлифованным торцем (Seco-Weldon совместимые). 2Конструкция 2 4 A - 3 - f \ t JU -V Uq. 1 LJ i i- 11 1 -L 1 Дополнительные части 1 = Винт Размеры в мм Л Конус d мм Обозначение A D L l1 l3 A1 Констр. Балансир. A DIN50 ADB 6 E34715840663 63 25 164,7 44 27 45,5 1 2 2,62 6 E347158406120 120 25 221,7 101 27 102,5 1 2 2,82 8 E34715840863 63 28 164,7 44 30 45,5 1 2 2,66 8 E347158408120 120 28 221,7 101 30 102,5 1 2 2,89 10 E34715841063 63 35 164,7 44 36 43,5 1 2 2,73 10 E347158410120 120 35 221,7 101 36 100,5 1 2 2,98 12 E34715841263 63 42 164,7 44 43 41,0 1 2 2,86 12 E347158412120 120 42 221,7 120 43 98,0 1 2 3,32 14 E34715841463 63 44 164,7 44 43 41,0 1 2 3,05 16 E34715841663 63 48 164,7 44 46 39,5 1 2 3,10 16 E347158416120 120 48 221,7 101 46 96,5 1 2 3,60 16 E347158416160 160 48 261,7 141 46 136,5 1 2 4,04 18 E34715841863 63 50 164,7 44 46 39,5 1 2 3,15 20 E34715842063 63 52 164,7 44 48 38,5 1 2 3,03 20 E347158420120 120 52 221,7 101 48 95,5 1 2 4,05 25 E34715842580 80 65 181,7 61 54 56,5 2 2 3,66 25 E347158425120 120 65 221,7 101 54 96,5 2 2 4,68 32 E347158432100 100 72 201,7 81 58 76,5 2 2 4,46 40 E347158440120 120 80 221,7 101 68 90,5 2 2 5,70 50 E347158450130 130 100 231,7 78 95,5 2 2 7,19 Комплектующие Для d Фиксирующий винт 6 951C0610 8 951C0810 10 951C1012 12-14 951C1216 16-18 951C1416 20 951C1616 25 951C1820 32-40 951C2020 50 951C2425 Пожалуйста, уточняйте наличие на складе и действующую цену. 94
