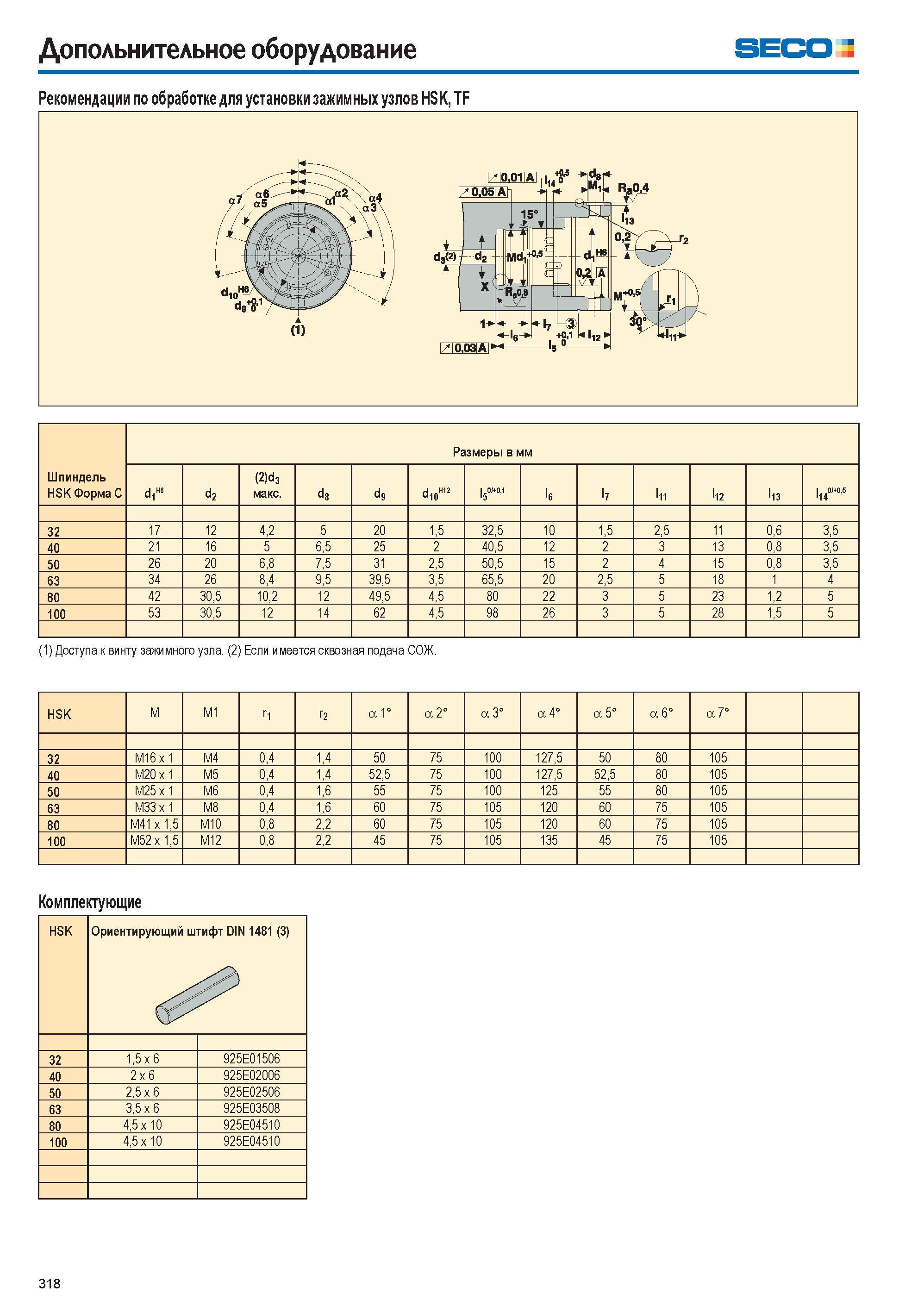

Дополнительное оборудование Seco Рекомендации по обработке для установки зажимных узлов HSK, TF Шпиндель HSK Форма C Размеры в мм d/6 d2 (2)d3 макс. d8 d9 d10H12 l5°/+°,1 l6 l7 l11 l12 l13 l140/ 05 32 17 12 4,2 5 20 1,5 32,5 10 1,5 2,5 11 0,6 3,5 40 21 16 5 6,5 25 2 40,5 12 2 3 13 0,8 3,5 50 26 20 6,8 7,5 31 2,5 50,5 15 2 4 15 0,8 3,5 63 34 26 8,4 9,5 39,5 3,5 65,5 20 2,5 5 18 1 4 80 42 30,5 10,2 12 49,5 4,5 80 22 3 5 23 1,2 5 100 53 30,5 12 14 62 4,5 98 26 3 5 28 1,5 5 (1) Доступа к винту зажимного узла. (2) Если имеется сквозная подача СОЖ. HSK M M1 Г1 Г2 a 1° a 2° a 3° a 4° a 5° a 6° a 7° 32 M16 x 1 M4 0,4 1,4 50 75 100 127,5 50 80 105 40 M20 x 1 M5 0,4 1,4 52,5 75 100 127,5 52,5 80 105 50 M25 x 1 M6 0,4 1,6 55 75 100 125 55 80 105 63 M33 x 1 M8 0,4 1,6 60 75 105 120 60 75 105 80 M41 x 1,5 M10 0,8 2,2 60 75 105 120 60 75 105 100 M52 x 1,5 M12 0,8 2,2 45 75 105 135 45 75 105 Комплектующие HSK Ориентирующий штифт DIN 1481 (3) 32 1,5 x 6 925E01506 40 2 x 6 925E02006 50 2,5 x 6 925E02506 63 3,5 x 6 925E03508 80 4,5 x 10 925E04510 100 4,5 x 10 925E04510 318
