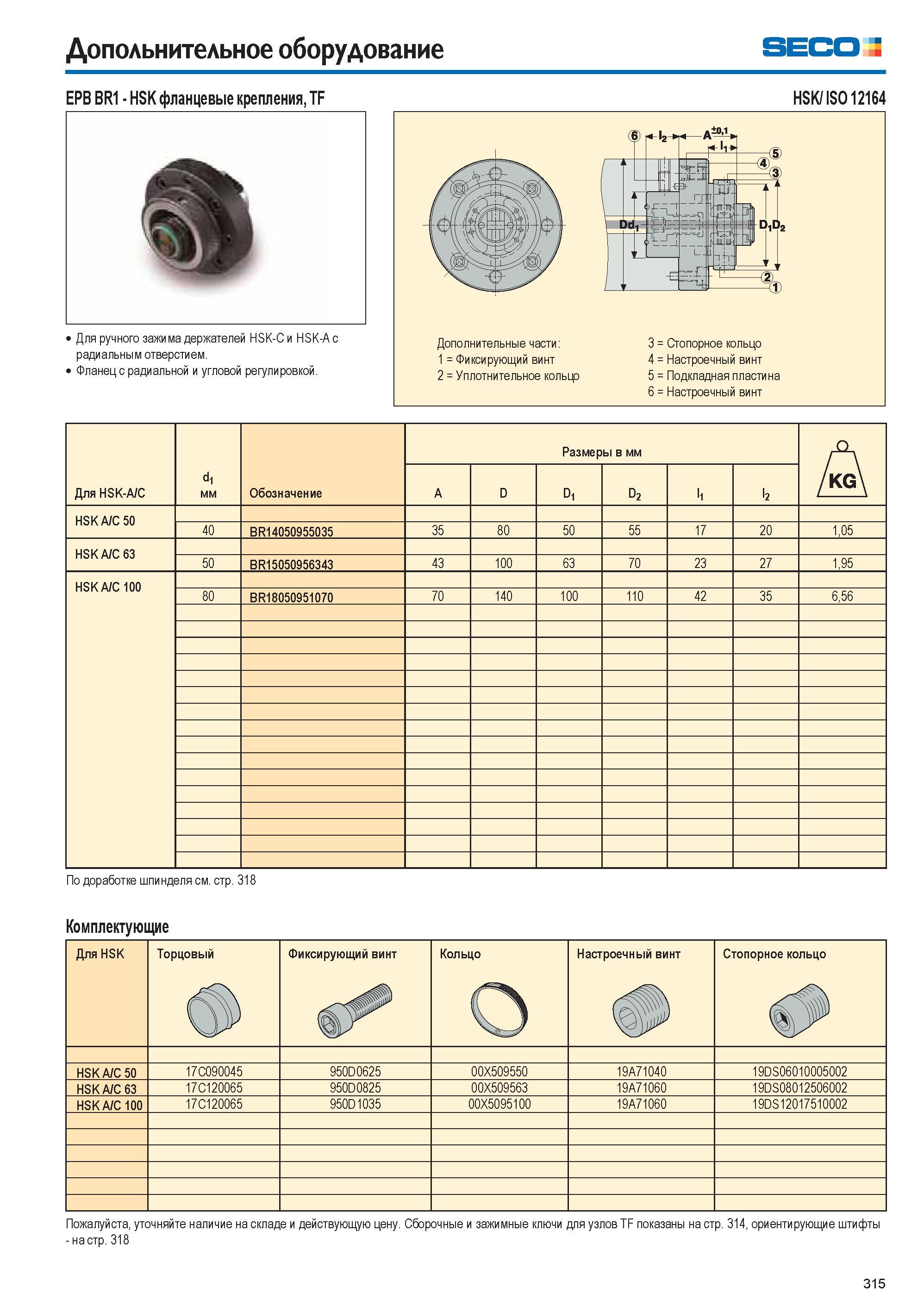

Дополнительное оборудование SECO EPB BR1 HSK фланцевые крепления, TF Для ручного зажима держателей HSK-C и HSK-A с радиальным отверстием. Фланец с радиальной и угловой регулировкой. HSK/ ISO 12164 Дополнительные части 3 = Стопорное кольцо 1 = Фиксирующий винт 4 = Настроечный винт 2 = Уплотнительное кольцо 5 = Подкладная пластина 6 = Настроечный винт Для HSK-A/C d1 мм Обозначение Размеры в мм M A D D1 D2 l1 l2 HSK A/C 50 40 BR14050955035 35 80 50 55 17 20 1,05 HSK A/C 63 50 BR15050956343 43 100 63 70 23 27 1,95 HSK A/C 100 80 BR18050951070 70 140 100 110 42 35 6,56 По доработке шпинделя см. стр. 318 Комплектующие Для HSK Торцовый Фиксирующий винт Кольцо Настроечный винт Стопорное кольцо с HSK A/C 50 17C090045 950D0625 00X509550 19A71040 19DS06010005002 HSK A/C 63 17C120065 950D0825 00X509563 19A71060 19DS08012506002 HSK A/C 100 17C120065 950D1035 00X5095100 19A71060 19DS12017510002 Пожалуйста, уточняйте наличие на складе и действующую цену. Сборочные и зажимные ключи для узлов TF показаны на стр. 314, ориентирующие штифты на стр. 318 315
