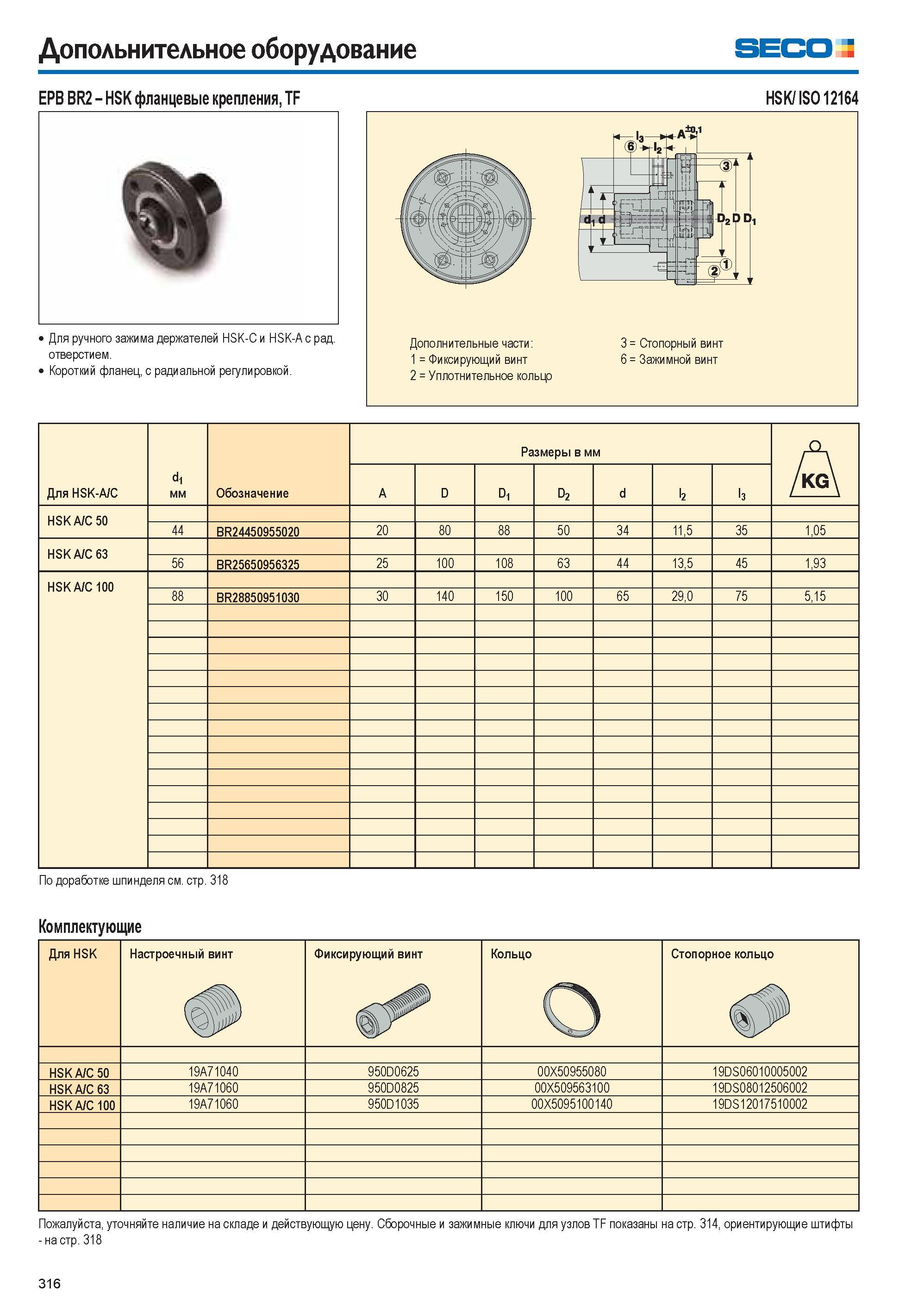

Дополнительное оборудование seco z EPB BR2 HSK фланцевые крепления, TF Для ручного зажима держателей HSK-C и HSK-A с рад. отверстием. Короткий фланец, с радиальной регулировкой. HSK/ ISO 12164 Дополнительные части 3= Стопорный винт 1 = Фиксирующий винт 6 = Зажимной винт 2 = Уплотнительное кольцо Для HSK-A/C d1 мм Обозначение Размеры в мм М A D D1 D2 d I2 I3 HSK A/C 50 44 BR24450955020 20 80 88 50 34 11,5 35 1,05 HSK A/C 63 56 BR25650956325 25 100 108 63 44 13,5 45 1,93 HSK A/C 100 88 BR28850951030 30 140 150 100 65 29,0 75 5,15 По доработке шпинделя см. стр. 318 Комплектующие Для HSK Настроечный винт Фиксирующий винт Кольцо О Стопорное кольцо HSK A/C 50 19A71040 950D0625 00X50955080 19DS06010005002 HSK A/C 63 19A71060 950D0825 00X509563100 19DS08012506002 HSK A/C 100 19A71060 950D1035 00X5095100140 19DS12017510002 Пожалуйста, уточняйте наличие на складе и действующую цену. Сборочные и зажимные ключи для узлов TF показаны на стр. 314, ориентирующие штифты на стр. 318 316
