319 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.319

Каталог SECO 2015 Вспомогательный инструмент Стр. 319 0319 Lab2u

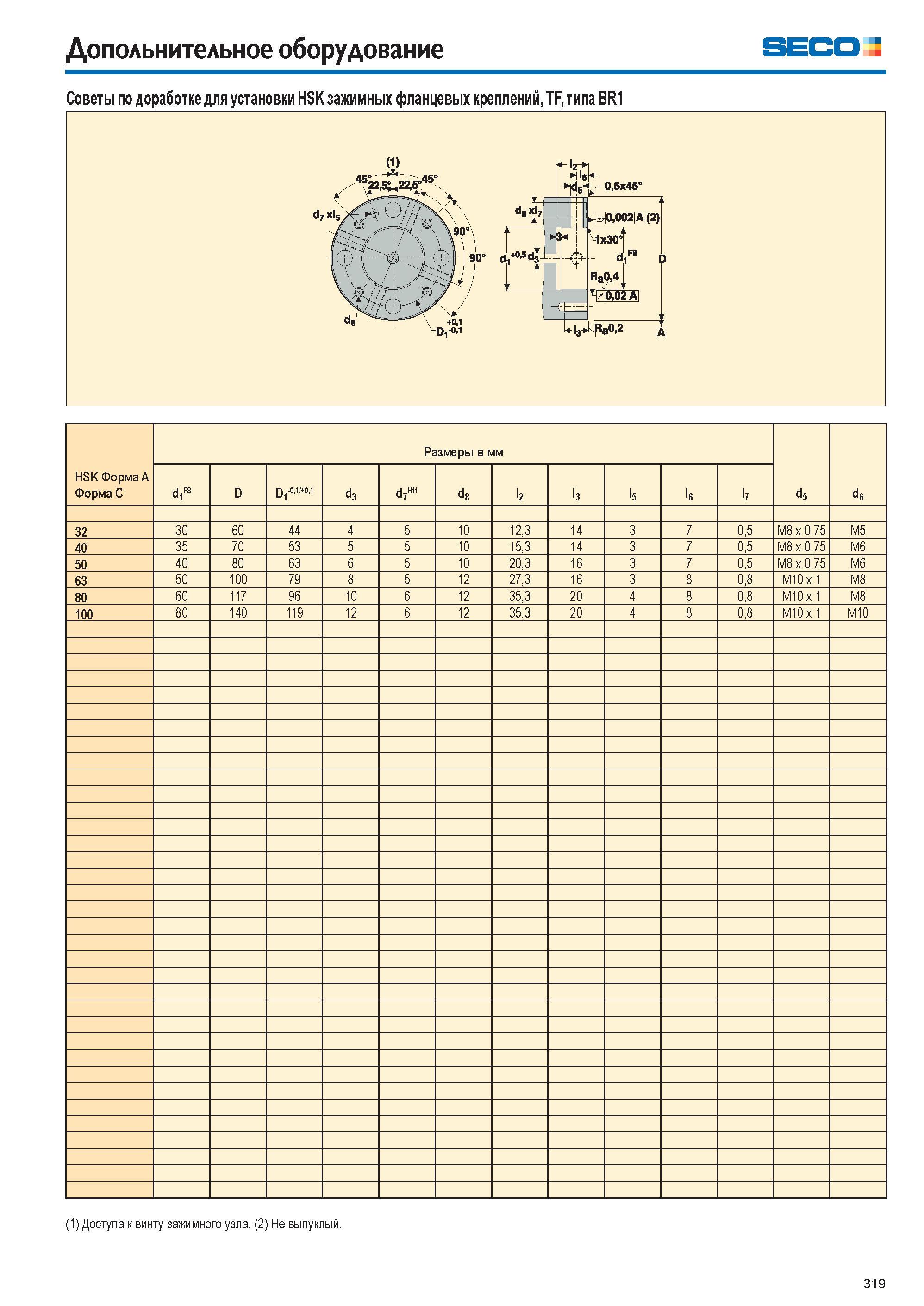

Дополнительное оборудование Seco Советы по доработке для установки HSK зажимных фланцевых креплений, TF, типа BR1 HSK Форма A Форма C Размеры в мм d5 d6 d1F8 D D1-0,1/ 0,1 d3 d7H11 d8 l2 l3 l5 l6 l7 32 30 60 44 4 5 10 12,3 14 3 7 0,5 M8 x 0,75 M5 40 35 70 53 5 5 10 15,3 14 3 7 0,5 M8 x 0,75 M6 50 40 80 63 6 5 10 20,3 16 3 7 0,5 M8 x 0,75 M6 63 50 100 79 8 5 12 27,3 16 3 8 0,8 M10 x 1 M8 80 60 117 96 10 6 12 35,3 20 4 8 0,8 M10 x 1 M8 100 80 140 119 12 6 12 35,3 20 4 8 0,8 M10 x 1 M10 (1) Доступа к винту зажимного узла. (2) Не выпуклый. 319
