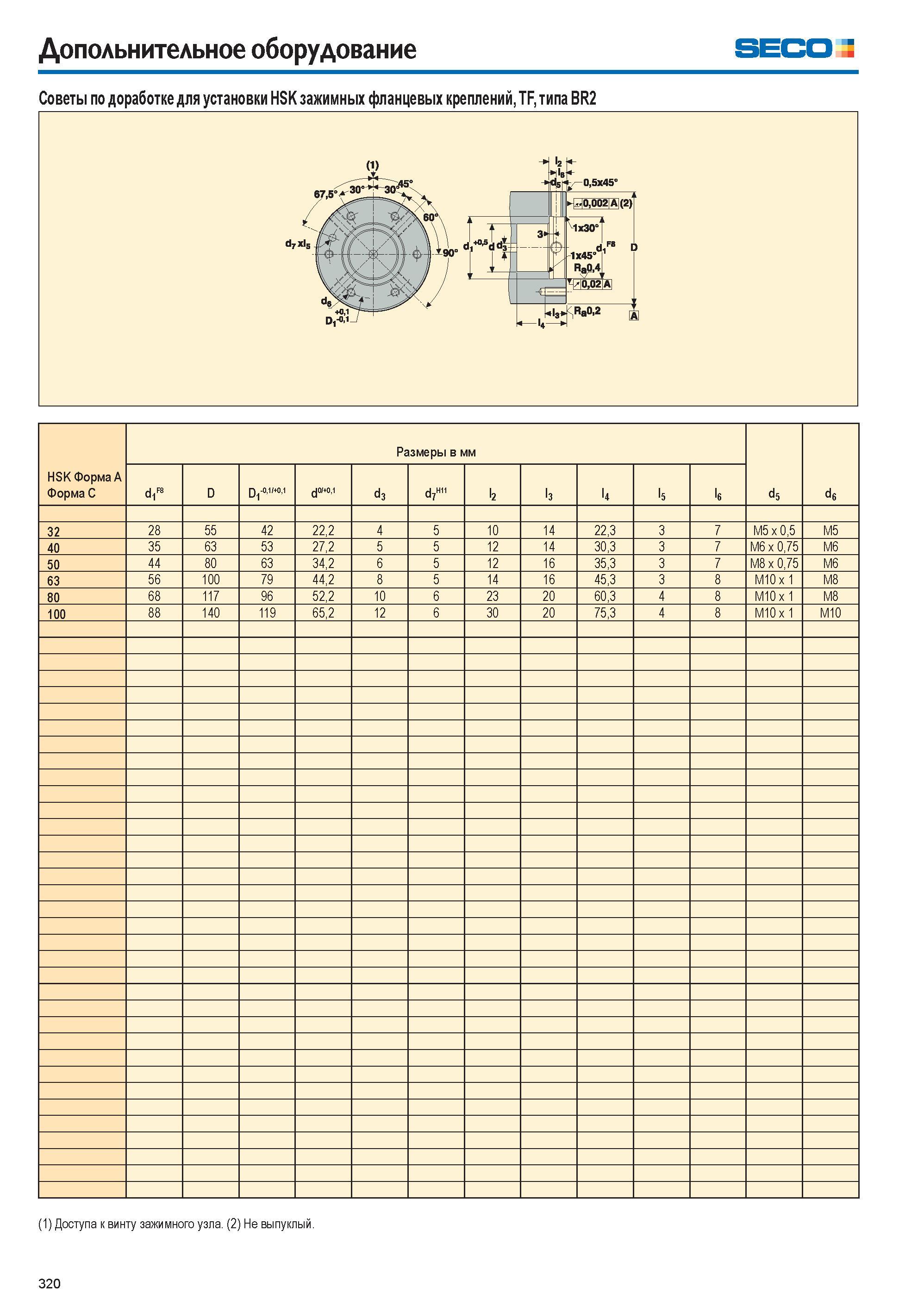

Дополнительное оборудование Seco Советы по доработке для установки HSK зажимных фланцевых креплений, TF, типа BR2 HSK Форма A Форма C Размеры в мм d5 d6 d1F8 D D1-0,1' 0,1 d“ 0,1 d3 d7H11 b I3 I4 I5 l6 32 28 55 42 22,2 4 5 10 14 22,3 3 7 M5 x 0,5 M5 40 35 63 53 27,2 5 5 12 14 30,3 3 7 M6 x 0,75 M6 50 44 80 63 34,2 6 5 12 16 35,3 3 7 M8 x 0,75 M6 63 56 100 79 44,2 8 5 14 16 45,3 3 8 M10 x 1 M8 80 68 117 96 52,2 10 6 23 20 60,3 4 8 M10 x 1 M8 100 88 140 119 65,2 12 6 30 20 75,3 4 8 M10 x 1 M10 (1) Доступа к винту зажимного узла. (2) Не выпуклый. 320
