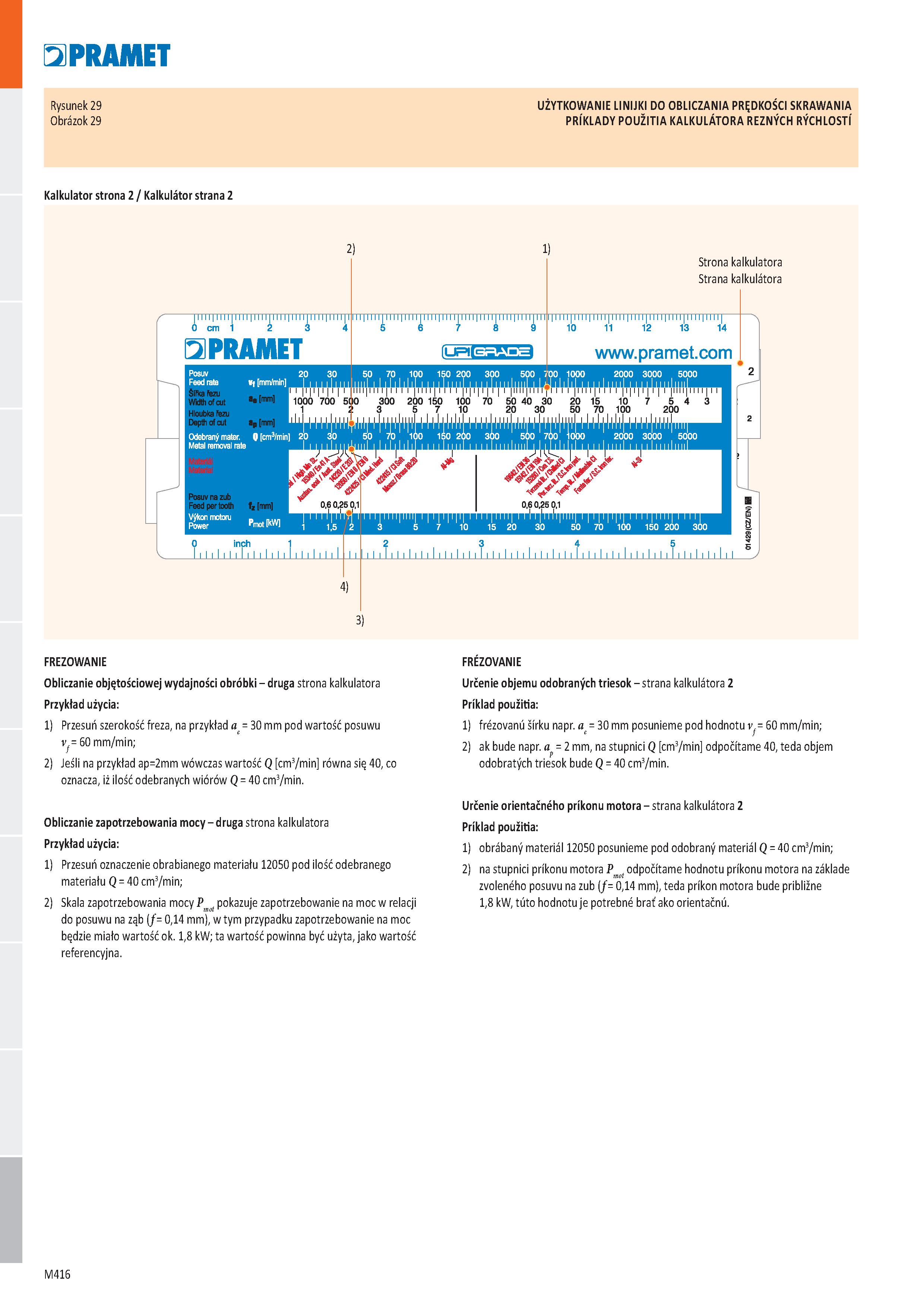

I 3PRAMET Rysunek 29 UŻYTKOWANIE LINIJKI DO OBLICZANIA PRĘDKOŚCI SKRAWANIA Obrázok 29 PRÍKLADY POUŽITIA KALKULÁTORA REZNÝCH RÝCHLOSTÍ Kalkulator strona 2 / Kalkulátor strana 2 f- iiii iiii iiii iiii iiii iiii iiii iiii i O cm 1 2 3 4 PRAMET 1111111 l ll llll llll lll l llll ll ll ll l 111 1111 5 6 7 8 9 Strona kalkulatora Strana kalkulátora llll llll llll llll llll llll llll llll llll 10 11 12 13 14 www.pramet.com EIgrade 20 30 I I I I 1111 Šířka řezu ľmml Wkflhofcut e mm Hloubka fezu Depth of cut ap mm 50 70 ' I I I I 11 100 150 200 300 ' 1 I I I I I 11 lll llllllll 500 /00 1000 2000 3000 1 llllllll l 11 I I I n I 11111 p íl I l 111 I I I I I llll l 11 Ijl n I I мттрггт I Т 1 Т Г I llll 1111 I I 1000 700 500 300 200 150 100 70 50 40 30 20 15 10 7 5 4 3 0 inch 1 1111111111111111111111111 1111111111111111111111111111111111111111111111111111111111111 2) 1) 4) 3) FREZOWANIE Obliczanie objętościowej wydajności obróbki - druga strona kalkulatora Przykład użycia: 1) Przesuń szerokość freza, na przykład ae = 30mm pod wartość posuwu vf = 60 mm/min; 2) Jeśli na przykład ap=2mm wówczas wartość Q cm3/min równa się 40, co oznacza, iż ilość odebranych wiórów Q = 40 cm3/min. Obliczanie zapotrzebowania mocy - druga strona kalkulatora Przykład użycia: 1) Przesuń oznaczenie obrabianego materiału 12050 pod ilość odebranego materiału Q = 40 cm3/min; 2) Skala zapotrzebowania mocy Pmot pokazuje zapotrzebowanie na moc w relacji do posuwu na ząb (f = 0,14 mm), w tym przypadku zapotrzebowanie na moc będzie miało wartość ok. 1,8 kW; ta wartość powinna być użyta, jako wartość referencyjna. FRÉZOVANIE Určenie objemu odobraných triesok - strana kalkulátora 2 Príklad použitia: 1) frézovanú šírku napr. ae = 30 mm posunieme pod hodnotu vf = 60 mm/min; 2) ak bude napr. ap = 2 mm, na stupnici Q cm3/min odpočítame 40, teda objem odobratých triesok bude Q = 40 cm3/min. Určenie orientačného príkonu motora - strana kalkulátora 2 Príklad použitia: 1) obrábaný materiál 12050 posunieme pod odobraný materiál Q = 40 cm3/min; 2) na stupnici príkonu motora P odpočítame hodnotu príkonu motora na základe zvoleného posuvu na zub (f = 0,14 mm), teda príkon motora bude približne 1,8 kW, túto hodnotu je potrebné brať ako orientačnú. M416
