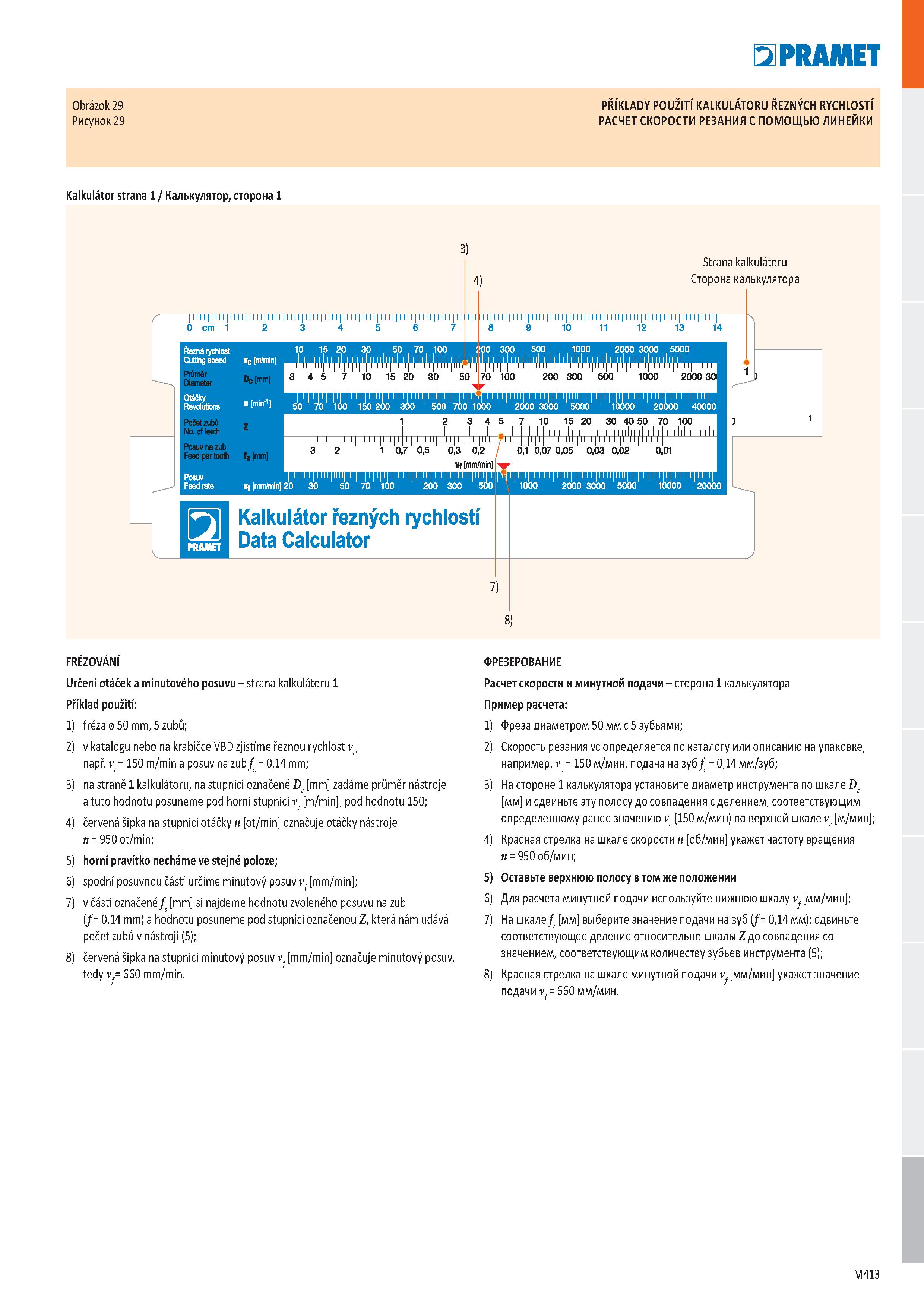

Obrázok 29 PŘÍKLADY POUŽITÍ KALKULÁTORU ŘEZNÝCH RYCHLOSTÍ Рисунок 29 РАСЧЕТ СКОРОСТИ РЕЗАНИЯ С ПОМОЩЬЮ ЛИНЕЙКИ Kalkulátor strana 1 / Калькулятор, сторона cm 1 2 3 4 5 6 7 Strana kalkulátoru Сторона калькулятора М ММ ММ ММ ММ ММ ММ ММ ММ ММ ММ ММ ММ 8 9 10 11 12 13 14 Řezná rychlost 1,0 15 20 30 ( 50 70 100 ÍI00 300 ( 500 ( ( ( 1000 2000 3000 5000 Cutting speed vc m/min min'1 I 'T' IJĽ J ľJĽ I JĽ'UII Л I ' l l "l 'ľľľľ " Pin 50 70 100 150 200 300 500 700 1000 2000 3000 5000 10000 20000 40000 Počet zubú 7 No. ofteetti Posuv na zub Feed per tooth fz mm 1 I 2 3 4 5 1 I i i A i 1 г 1 LUU 0 I 11 15 20 30 40 50 70 100 hm 1111 iiiiliiii 1111 lihl 1111 li 11111 11111111 11 3 2 10, I 1 1 1М 1111111 1 1 1 1 1Г11 1 1 1 1 7 0,5 0,3 0,2 0 Vf mm/min Ыг 1 1 1 1 I 1Ш IIII11 I I I 1111 И I I >,1 0,07 0,05 0,03 0,02 0, 01 Posuv li ii i 111 i i i mi 11 iii i i 11111 и llll I r i i i i ni 111 ll I I 11111 llllllll I I I IЧЧЧ Feed rate Vf mm/min 20 30 50 70 100 200 300 500 1000 2000 3000 5000 10000 20000 Kalkulátor řezných rychlostí TTTj Data Calculator 3) 4) 7) FRÉZOVÁNÍ Určení otáček a minutového posuvu - strana kalkulátoru 1 Příklad použití: 1) fréza 0 50 mm, 5 zubů; 2) v katalogu nebo na krabičce VBD zjistíme řeznou rychlost v, např. vc = 150 m/min a posuv na zub fz = 0,14 mm; 3) na straně 1 kalkulátoru, na stupnici označené Dc mm zadáme průměr nástroje a tuto hodnotu posuneme pod horní stupnici vc m/min , pod hodnotu 150; 4) červená šipka na stupnici otáčky n ot/min označuje otáčky nástroje n = 950 ot/min; 5) horní pravítko necháme ve stejné poloze; 6) spodní posuvnou částí určíme minutový posuv vf mm/min ; 7) v části označené f mm si najdeme hodnotu zvoleného posuvu na zub (f = 0,14 mm) a hodnotu posuneme pod stupnici označenou Z, která nám udává počet zubů v nástroji (5); 8) červená šipka na stupnici minutový posuv vf mm/min označuje minutový posuv, tedy Vf= 660 mm/min. ФРЕЗЕРОВАНИЕ Расчет скорости и минутной подачи - сторона 1 калькулятора Пример расчета: 1) Фреза диаметром 50 мм с 5 зубьями; 2) Скорость резания vc определяется по каталогу или описанию на упаковке, например, vc = 150 м/мин, подача на зуб f = 0,14 мм/зуб; 3) На стороне 1 калькулятора установите диаметр инструмента по шкале Dc мм и сдвиньте эту полосу до совпадения с делением, соответствующим определенному ранее значению vc (150 м/мин) по верхней шкале vc м/мин ; 4) Красная стрелка на шкале скорости n об/мин укажет частоту вращения n = 950 об/мин; 5) Оставьте верхнюю полосу в том же положении 6) Для расчета минутной подачи используйте нижнюю шкалу vf мм/мин ; 7) На шкале f мм выберите значение подачи на зуб (f = 0,14 мм); сдвиньте соответствующее деление относительно шкалы Z до совпадения со значением, соответствующим количеству зубьев инструмента (5); 8) Красная стрелка на шкале минутной подачи vf мм/мин укажет значение подачи Vf = 660 мм/мин. M413
