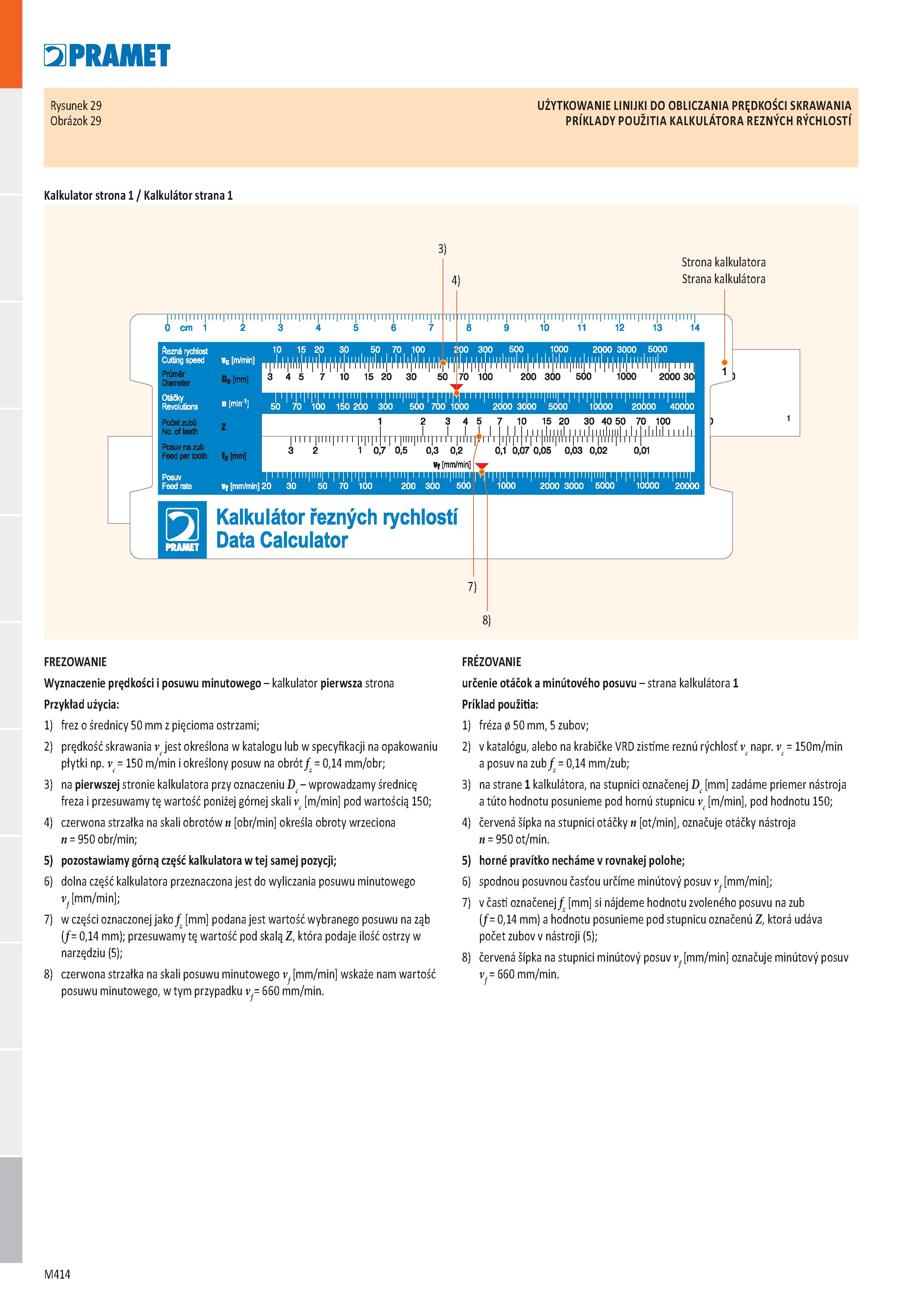

I a PRAMET Rysunek 29 UŻYTKOWANIE LINIJKI DO OBLICZANIA PRĘDKOŚCI SKRAWANIA Obrázok 29 PRÍKLADY POUŽITIA KALKULÁTORA REZNÝCH RÝCHLOSTÍ Kalkulator strona 1 / Kalkulátor strana 1 Strona kalkulatora Strana kalkulátora f- iiii iiii iiii iiii iiii iiii iiii iiii iiii iiii iiii iiii iiii iiii ii' 0 cm 1 2 3 4 5 6 7 ll llll llll llll llll llll llll llll llll llll llll llll llll 8 9 10 11 12 13 14 2000 3000 5000 Řezná rychlost Cutting speed c m/min Dc mm I 3 4 5 7 10 15 20 30 50 j70 ÍÓO 2Ó0 3Ó0 500 1000 2000 30 Posuv na zub Feed per tootti l2 mm V( mm/min 20 30 1 I 2 3 4 5 i I I I I II r 1 LUU 0 1 11 15 20 30 40 50 7 INI I I 11 lllllllllll I I 11 0 100 llllll I 111 ll 11111 (ИМ) 1111 11 3 2 10, i 11 iiii iiii 1111 ini Ti 111 7 0,5 0,3 0,2 0 Wf mm/min ľľľľľl ,1 0,07 0,1 III I j I i 111 I I I I MM II II D5 0,03 0,02 0,01 2000 3000 5000 Kalkulátor řezných rychlostí Data Calculator 3) 4) 7) FREZOWANIE Wyznaczenie prędkości i posuwu minutowego - kalkulator pierwsza strona Przykład użycia: 1) frez o średnicy 50 mm z pięcioma ostrzami; 2) prędkość skrawania vcjest określona w katalogu lub w specyfikacji na opakowaniu płytki np. vc = 150 m/min i określony posuw na obrót fz = 0,14 mm/obr; 3) na pierwszej stronie kalkulatora przy oznaczeniu Dc- wprowadzamy średnicę freza i przesuwamy tę wartość poniżej górnej skali vc m/min pod wartością 150; 4) czerwona strzałka na skali obrotów n obr/min określa obroty wrzeciona n = 950 obr/min; 5) pozostawiamy górną część kalkulatora w tej samej pozycji; 6) dolna część kalkulatora przeznaczona jest do wyliczania posuwu minutowego Vf mm/min ; 7) w części oznaczonej jakofz mm podana jest wartość wybranego posuwu na ząb (f = 0,14 mm); przesuwamy tę wartość pod skalą Z, która podaje ilość ostrzy w narzędziu (5); 8) czerwona strzałka na skali posuwu minutowego vf mm/min wskaże nam wartość posuwu minutowego, w tym przypadku Vf= 660 mm/min. FRÉZOVANIE určenie otáčok a minútového posuvu - strana kalkulátora 1 Príklad použitia: 1) fréza 0 50 mm, 5 zubov; 2) v katalógu, alebo na krabičke VRD zistíme reznú rýchlosť vc napr. vc = 150m/min a posuv na zub fz = 0,14 mm/zub; 3) na strane 1 kalkulátora, na stupnici označenej Dc mm zadáme priemer nástroja a túto hodnotu posunieme pod hornú stupnicu vc m/min , pod hodnotu 150; 4) červená šípka na stupnici otáčky n ot/min , označuje otáčky nástroja n = 950 ot/min. 5) horné pravítko necháme v rovnakej polohe; 6) spodnou posuvnou časťou určíme minútový posuv vf mm/min ; 7) v časti označenejfz mm si nájdeme hodnotu zvoleného posuvu na zub (f = 0,14 mm) a hodnotu posunieme pod stupnicu označenú Z, ktorá udáva počet zubov v nástroji (5); 8) červená šípka na stupnici minútový posuv vf mm/min označuje minútový posuv vf = 660 mm/min. M414
