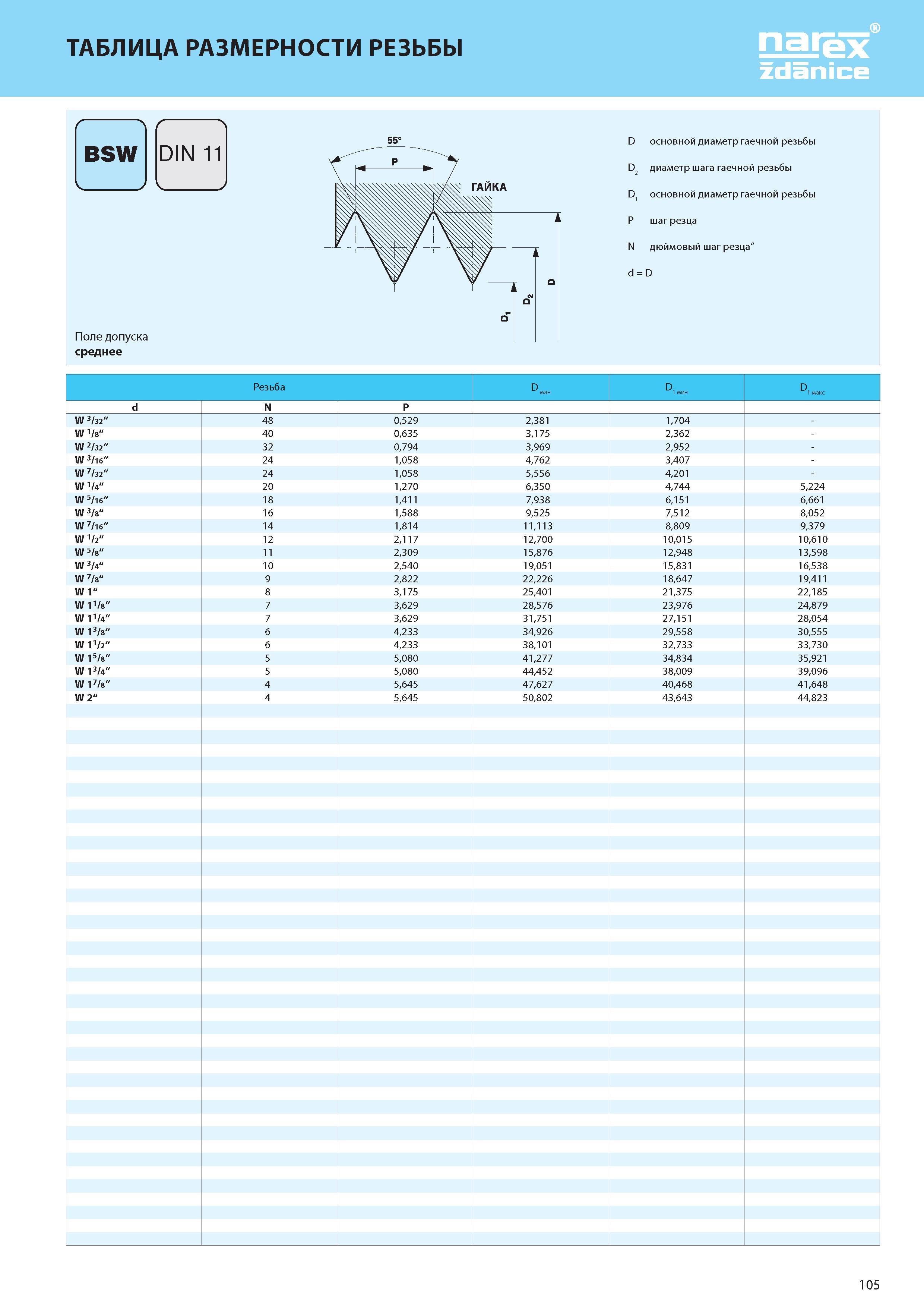

ТАБЛИЦА РАЗМЕРНОСТИ РЕЗЬБЫ BSW Поле допуска среднее D основной диаметр гаечной резьбы D2 диаметр шага гаечной резьбы D1 основной диаметр гаечной резьбы P шаг резца N дюймовый шаг резца" d = D Резьба W 3/32" W 1/8" W 2/32" W 3/1б" W 7/32" W 1/4" W 5/1б" W 3/8" W 7/1б" W 1/2" W 5/8" W 3/4" W 7/8" W 1" W 11/8" W 11/4" W 13/8" W 11/2" W 15/8" W 13/4" W 17/8" W 2" N 48 40 32 24 24 20 18 16 14 12 11 10 9 8 7 7 6 6 5 5 4 4 P 0,529 0,635 0,794 1.058 1.058 1,270 1,411 1,588 1,814 2,117 2,309 2,540 2,822 3,175 3.629 3.629 4.233 4.233 5.080 5.080 5.645 5.645 2,381 3,175 3,969 4,762 5,556 6,350 7,938 9,525 1 1 ,1 1 3 12,700 15,876 19,051 22,226 25,401 28,576 31,751 34,926 38,101 41,277 44,452 47,627 50,802 1,704 2,362 2,952 3,407 4,201 4,744 6.151 7,512 8,809 10,015 12,948 15,831 18,647 21,375 23,976 27.151 29,558 32,733 34,834 38,009 40,468 43,643 5,224 6,661 8,052 9,379 10,610 13,598 16,538 19,411 22,185 24,879 28,054 30,555 33,730 35,921 39,096 41,648 44,823 D D D I мин d 105
