108 Каталог NAREX ZDANICE 2015 Инструмент для обработки резьбы Метчики Плашки Издание 27 Стр.103

Каталог NAREX ZDANICE 2015 Инструмент для резьбы Стр. 103 0108 Lab2u

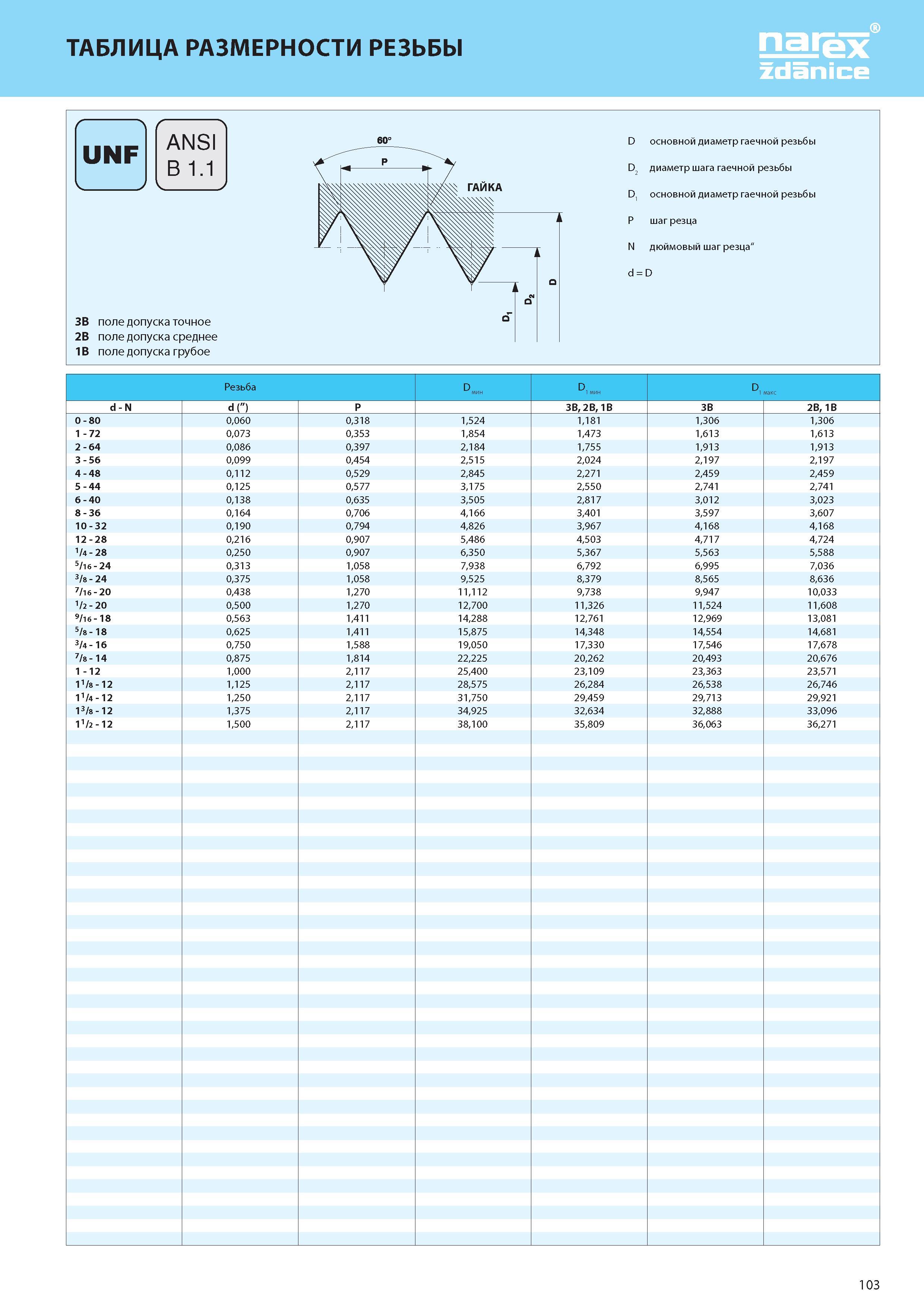

ТАБЛИЦА РАЗМЕРНОСТИ РЕЗЬБЫ ANSI B 1.1 3B поле допуска точное 2B поле допуска среднее 1B поле допуска грубое D основной диаметр гаечной резьбы D2 диаметр шага гаечной резьбы D1 основной диаметр гаечной резьбы P шаг резца N дюймовый шаг резца" d = D Резьба D d - N 0 - 80 1 - 72 2 - 64 3 - 56 4 - 48 5 - 44 6 - 40 8 - 36 10 - 32 12 - 28 1/4 - 28 5/16 - 24 3/8 - 24 7/16 - 20 1/2 - 20 9/16 - 18 5/8 - 18 3/4 - 16 7/8 - 14 1 - 12 11/8 - 12 11/4 - 12 13/8 - 12 11/2 - 12 d Г) 0,060 0,073 0,086 0,099 0,112 0,125 0,138 0,164 0,190 0,216 0,250 0,313 0,375 0,438 0,500 0,563 0,625 0,750 0,875 1,000 1,125 1,250 1,375 1,500 P 0,318 0,353 0,397 0,454 0,529 0,577 0,635 0,706 0,794 0,907 0,907 1.058 1.058 1.270 1.270 1.411 1.411 1,588 1,814 2.117 2.117 2.117 2.117 2.117 1.524 1,854 2,184 2,515 2,845 3,175 3,505 4,166 4,826 5,486 6,350 7,938 9.525 1 1 ,1 1 2 12,700 14,288 15,875 19,050 22,225 25,400 28,575 31,750 34,925 38,100 3B, 2B, 1B 1,181 1,473 I,755 2,024 2,271 2,550 2,817 3,401 3,967 4,503 5,367 6,792 8,379 9,738 II,326 12,761 14,348 17,330 20,262 23,109 26,284 29,459 32,634 35,809 3B 1,306 1,613 I,913 2,197 2,459 2,741 3,012 3,597 4,168 4,717 5,563 6,995 8,565 9,947 II,524 12,969 14,554 17,546 20,493 23,363 26,538 29,713 32,888 36,063 2B, 1B 1,306 1,613 I,913 2,197 2,459 2,741 3,023 3,607 4,168 4,724 5,588 7,036 8,636 10,033 II,608 13,081 14,681 17,678 20,676 23,571 26,746 29,921 33,096 36,271 D D 103
