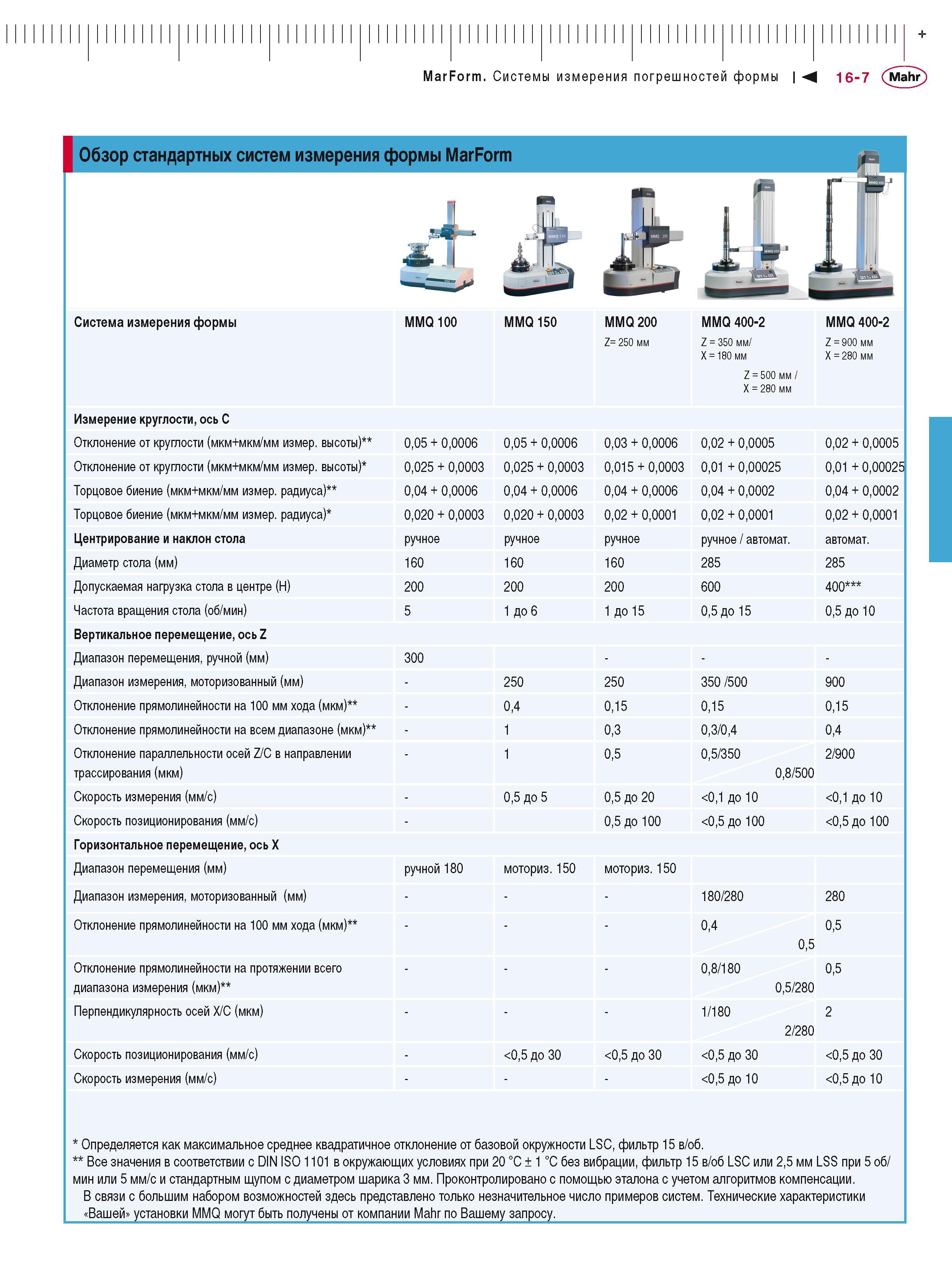

MarForm. Системы измерения погрешностей формы 16-7 Mahr Система измерения формы MMQ 100 MMQ 150 MMQ 200 Z= 250 мм MMQ 400-2 Z = 350 мм/ X = 180 мм Z = 500 мм / X = 280 мм MMQ 400-2 Z = 900 мм X = 280 мм Измерение круглости, ось C Отклонение от круглости (мкм+мкм/мм измер. высоты)** 0,05 + 0,0006 0,05 + 0,0006 0,03 + 0,0006 0,02 + 0,0005 0,02 + 0,0005 Отклонение от круглости (мкм+мкм/мм измер. высоты)* 0,025 + 0,0003 0,025 + 0,0003 0,015 + 0,0003 0,01 + 0,00025 0,01 + 0,00025 Торцовое биение (мкм+мкм/мм измер. радиуса)** 0,04 + 0,0006 0,04 + 0,0006 0,04 + 0,0006 0,04 + 0,0002 0,04 + 0,0002 Торцовое биение (мкм+мкм/мм измер. радиуса)* 0,020 + 0,0003 0,020 + 0,0003 0,02 + 0,0001 0,02 + 0,0001 0,02 + 0,0001 Центрирование и наклон стола ручное ручное ручное ручное / автомат. автомат. Диаметр стола (мм) 160 160 160 285 285 Допускаемая нагрузка стола в центре (Н) 200 200 200 600 400*** Частота вращения стола (об/мин) 5 1 до 6 1 до 15 0,5 до 15 0,5 до 10 Вертикальное перемещение, ось Z Диапазон перемещения, ручной (мм) 300 - - - Диапазон измерения, моторизованный (мм) - 250 250 350 /500 900 Отклонение прямолинейности на 100 мм хода (мкм)** - 0,4 0,15 0,15 0,15 Отклонение прямолинейности на всем диапазоне (мкм)** - 1 0,3 0,3/0,4 0,4 Отклонение параллельности осей Z/C в направлении трассирования (мкм) - 1 0,5 0,5/350 0,8/500 2/900 Скорость измерения (мм/с) - 0,5 до 5 0,5 до 20 <0,1 до 10 <0,1 до 10 Скорость позиционирования (мм/с) - 0,5 до 100 <0,5 до 100 <0,5 до 100 Горизонтальное перемещение, ось X Диапазон перемещения (мм) ручной 180 моториз. 150 моториз. 150 Диапазон измерения, моторизованный (мм) - - - 180/280 280 Отклонение прямолинейности на 100 мм хода (мкм)** - - - 0,4 0,5 0,5 Отклонение прямолинейности на протяжении всего диапазона измерения (мкм)** - - - 0,8/180 0,5/280 0,5 Перпендикулярность осей X/C (мкм) - - - 1/180 2/280 2 Скорость позиционирования (мм/с) - <0,5 до 30 <0,5 до 30 <0,5 до 30 <0,5 до 30 Скорость измерения (мм/с) - - - <0,5 до 10 <0,5 до 10 * Определяется как максимальное среднее квадратичное отклонение от базовой окружности LSC, фильтр 15 в/об. ** Все значения в соответствии с DIN ISO 1101 в окружающих условиях при 20 °C ± 1 °C без вибрации, фильтр 15 в/об LSC или 2,5 мм LSS при 5 об/ мин или 5 мм/с и стандартным щупом с диаметром шарика 3 мм. Проконтролировано с помощью эталона с учетом алгоритмов компенсации. В связи с большим набором возможностей здесь представлено только незначительное число примеров систем. Технические характеристики Вашей установки MMQ могут быть получены от компании Mahr по Вашему запросу.
