414 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.16-4

Каталог MAHR 2016 Инструмент измерительный Стр. 16-4 0414 Lab2u

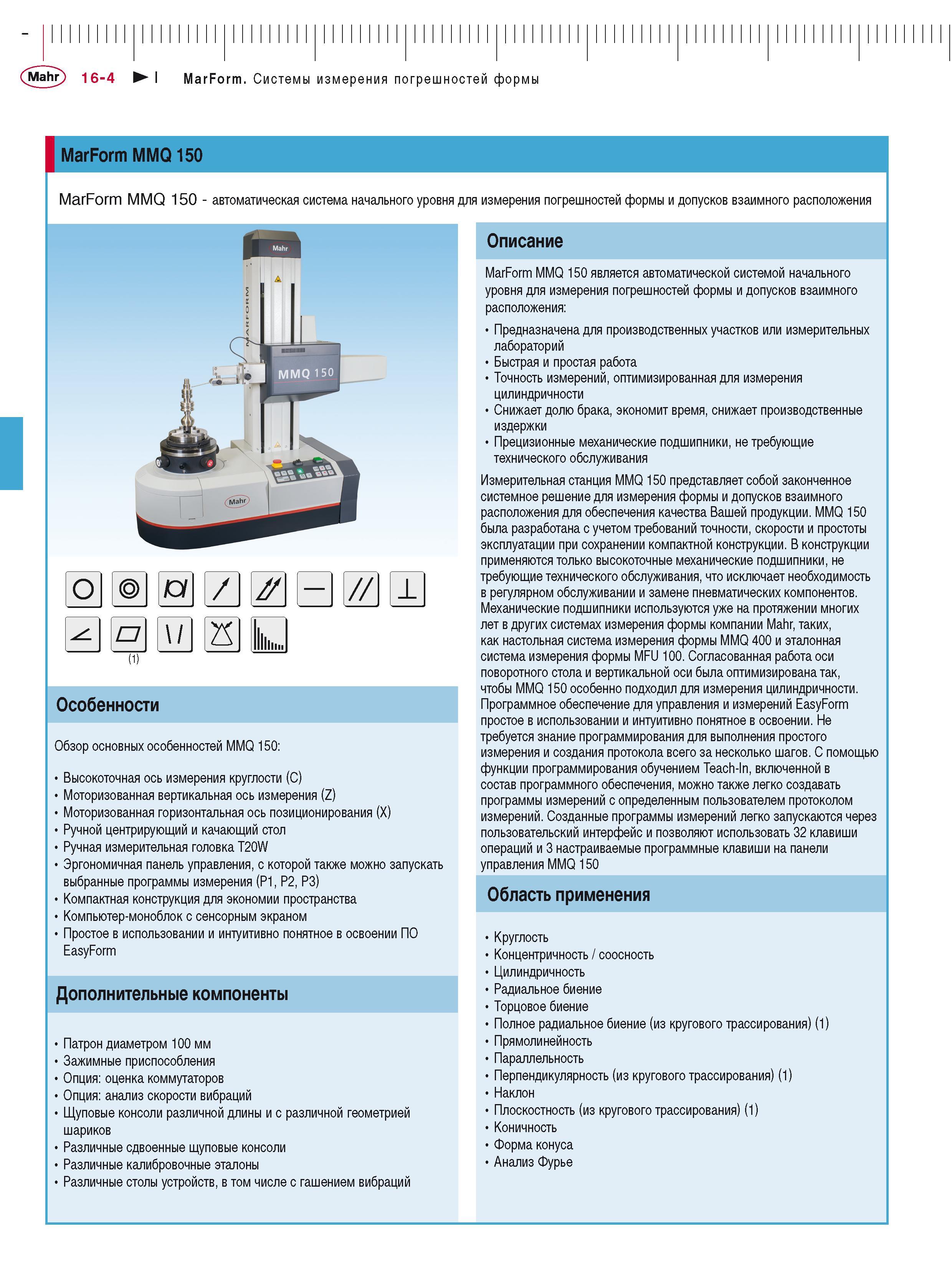

I MarForm MMQ 150 MarForm MMQ 150 - автоматическая система начального уровня для измерения погрешностей формы и допусков взаимного расположения 01 £\ w g (1) Особенности Обзор основных особенностей MMQ 150: Высокоточная ось измерения круглости (C) Моторизованная вертикальная ось измерения (Z) Моторизованная горизонтальная ось позиционирования (X) Ручной центрирующий и качающий стол Ручная измерительная головка T20W Эргономичная панель управления, с которой также можно запускать выбранные программы измерения (P1, P2, P3) Компактная конструкция для экономии пространства Компьютер-моноблок с сенсорным экраном Простое в использовании и интуитивно понятное в освоении ПО EasyForm Дополнительные компоненты Патрон диаметром 100 мм Зажимные приспособления Опция: оценка коммутаторов Опция: анализ скорости вибраций Щуповые консоли различной длины и с различной геометрией шариков Различные сдвоенные щуповые консоли Различные калибровочные эталоны Различные столы устройств, в том числе с гашением вибраций Описание MarForm MMQ 150 является автоматической системой начального уровня для измерения погрешностей формы и допусков взаимного расположения: Предназначена для производственных участков или измерительных лабораторий Быстрая и простая работа Точность измерений,оптимизированная для измерения цилиндричности Снижает долю брака, экономит время, снижает производственные издержки Прецизионные механические подшипники, не требующие технического обслуживания Измерительная станция MMQ 150 представляет собой законченное системное решение для измерения формы и допусков взаимного расположения для обеспечения качества Вашей продукции. MMQ 150 была разработана с учетом требований точности, скорости и простоты эксплуатации при сохранении компактной конструкции. В конструкции применяются только высокоточные механические подшипники, не требующие технического обслуживания, что исключает необходимость в регулярном обслуживании и замене пневматических компонентов. Механические подшипники используются уже на протяжении многих лет в других системах измерения формы компании Mahr, таких, как настольная система измерения формы MMQ 400 и эталонная система измерения формы MFU 100. Согласованная работа оси поворотного стола и вертикальной оси была оптимизирована так, чтобы MMQ 150 особенно подходил для измерения цилиндричности. Программное обеспечение для управления и измерений EasyForm простое в использовании и интуитивно понятное в освоении. Не требуется знание программирования для выполнения простого измерения и создания протокола всего за несколько шагов. С помощью функции программирования обучением Teach-In, включенной в состав программного обеспечения, можно также легко создавать программы измерений с определенным пользователем протоколом измерений. Созданные программы измерений легко запускаются через пользовательский интерфейс и позволяют использовать 32 клавиши операций и 3 настраиваемые программные клавиши на панели управления MMQ 150 Область применения Круглость Концентричность /соосность Цилиндричность Радиальное биение Торцовое биение Полное радиальное биение (из кругового трассирования) (1) Прямолинейность Параллельность Перпендикулярность (из кругового трассирования) (1) Наклон Плоскостность (из кругового трассирования) (1) Коничность Форма конуса Анализ Фурье
