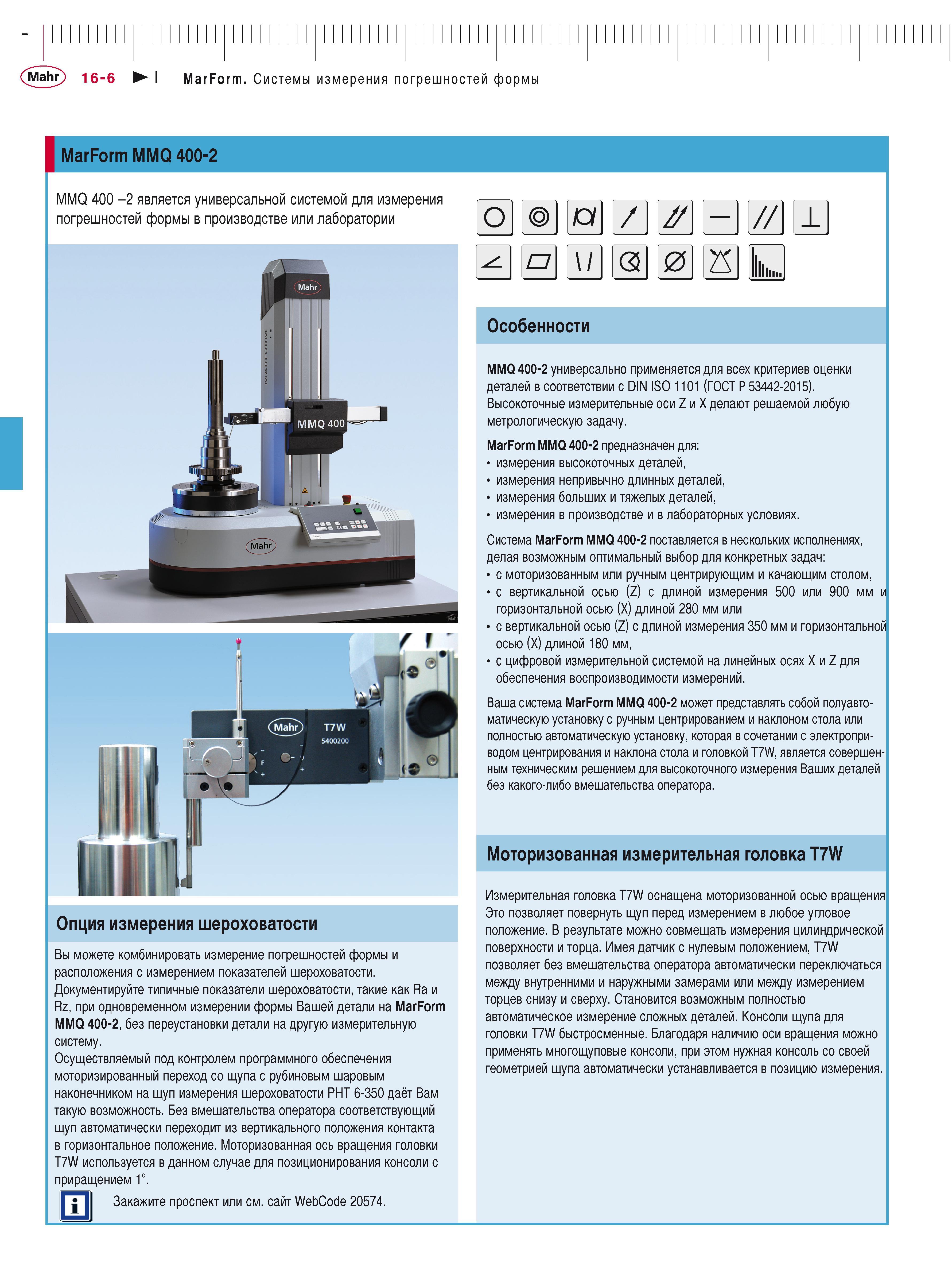

Mahr 16-6 I MarForm. Системы измерения погрешностей формы I MarForm MMQ 400-2 MMQ 400 -2 является универсальной системой для измерения погрешностей формы в производстве или лаборатории Опция измерения шероховатости Вы можете комбинировать измерение погрешностей формы и расположения с измерением показателей шероховатости. Документируйте типичные показатели шероховатости, такие как Ra и Rz, при одновременном измерении формы Вашей детали на MarForm MMQ 400-2, без переустановки детали на другую измерительную систему. Осуществляемый под контролем программного обеспечения моторизированный переход со щупа с рубиновым шаровым наконечником на щуп измерения шероховатости PHT 6-350 даёт Вам такую возможность. Без вмешательства оператора соответствующий щуп автоматически переходит из вертикального положения контакта в горизонтальное положение. Моторизованная ось вращения головки T7W используется в данном случае для позиционирования консоли с приращением 1°. : I Закажите проспект или см. сайт WebCode 20574. Особенности MMQ 400-2 универсально применяется для всех критериев оценки деталей в соответствии с DIN ISO 1101 (ГОСТ Р 53442-2015). Высокоточные измерительные оси Z и X делают решаемой любую метрологическую задачу. MarForm MMQ 400-2 предназначен для: измерения высокоточных деталей, измерения непривычно длинных деталей, измерения больших и тяжелых деталей, измерения в производстве и в лабораторных условиях. Система MarForm MMQ 400-2 поставляется в нескольких исполнениях, делая возможным оптимальный выбор для конкретных задач: с моторизованным или ручным центрирующим и качающим столом, с вертикальной осью (Z) с длиной измерения 500 или 900 мм и горизонтальной осью (X) длиной 280 мм или с вертикальной осью (Z) с длиной измерения 350 мм и горизонтальной осью (X) длиной 180 мм, с цифровой измерительной системой на линейных осях X и Z для обеспечения воспроизводимости измерений. Ваша система MarForm MMQ 400-2 может представлять собой полуавтоматическую установку с ручным центрированием и наклоном стола или полностью автоматическую установку, которая в сочетании с электроприводом центрирования и наклона стола и головкой T7W, является совершенным техническим решением для высокоточного измерения Ваших деталей без какого-либо вмешательства оператора. Моторизованная измерительная головка T7W Измерительная головка T7W оснащена моторизованной осью вращения Это позволяет повернуть щуп перед измерением в любое угловое положение. В результате можно совмещать измерения цилиндрической поверхности и торца. Имея датчик с нулевым положением, T7W позволяет без вмешательства оператора автоматически переключаться между внутренними и наружными замерами или между измерением торцев снизу и сверху. Становится возможным полностью автоматическое измерение сложных деталей. Консоли щупа для головки T7W быстросменные. Благодаря наличию оси вращения можно применять многощуповые консоли, при этом нужная консоль со своей геометрией щупа автоматически устанавливается в позицию измерения.
