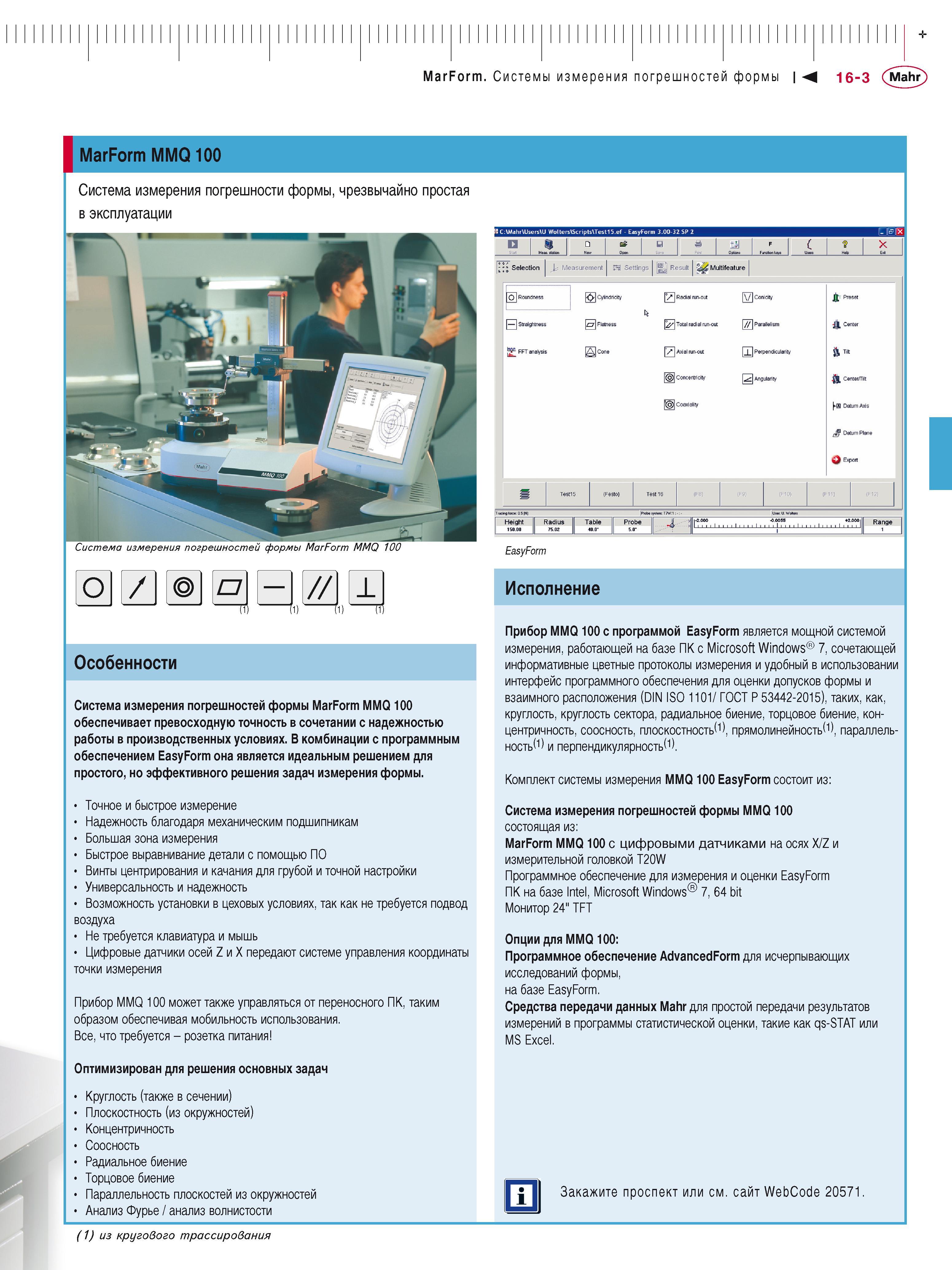

MarForm. Системы измерения погрешностей формы 16-3 Mahr I MarForm MMQ 100 i Система измерения погрешности формы, чрезвычайно простая в эксплуатации Система измерения погрешностей формы MarForm MMQ 100 О / о // 1 Особенности Система измерения погрешностей формы MarForm MMQ 100 обеспечивает превосходную точность в сочетании с надежностью работы в производственных условиях. В комбинации с программным обеспечением EasyForm она является идеальным решением для простого, но эффективного решения задач измерения формы. Точное и быстрое измерение Надежность благодаря механическим подшипникам Большая зона измерения Быстрое выравнивание детали с помощью ПО Винты центрирования и качания для грубой и точной настройки Универсальность и надежность Возможность установки в цеховых условиях, так как не требуется подвод воздуха Не требуется клавиатура и мышь Цифровые датчики осей Z и X передают системе управления координаты точки измерения Прибор MMQ 100 может также управляться от переносного ПК, таким образом обеспечивая мобильность использования. Все, что требуется - розетка питания Оптимизирован для решения основных задач Круглость (также в сечении) Плоскостность (из окружностей) Концентричность Соосность Радиальное биение Торцовое биение Параллельность плоскостей из окружностей Анализ Фурье / анализ волнистости EasyForm Исполнение Прибор MMQ 100 с программой EasyForm является мощной системой измерения, работающей на базе ПК с Microsoft Windows 7, сочетающей информативные цветные протоколы измерения и удобный в использовании интерфейс программного обеспечения для оценки допусков формы и взаимного расположения (DIN ISO 1101/ ГОСТ Р 53442-2015), таких, как, круглость, круглость сектора, радиальное биение, торцовое биение, концентричность, соосность, плоскостность(1), прямолинейность(1), параллельность ) и перпендикулярность(1). Комплект системы измерения MMQ 100 EasyForm состоит из: Система измерения погрешностей формы MMQ 100 состоящая из: MarForm MMQ 100 с цифровыми датчиками на осях X/Z и измерительной головкой T20W Программное обеспечение для измерения и оценки EasyForm ПК на базе Intel, Microsoft Windows 7, 64 bit Монитор 24" TFT Опции для MMQ 100: Программное обеспечение AdvancedForm для исчерпывающих исследований формы, на базе EasyForm. Средства передачи данных Mahr для простой передачи результатов измерений в программы статистической оценки, такие как qs-STAT или MS Excel. т Закажите проспект или см. сайт WebCode 20571. (1) из кругового трассирования 1) 1) (1)
