415 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.16-5

Каталог MAHR 2016 Инструмент измерительный Стр. 16-5 0415 Lab2u

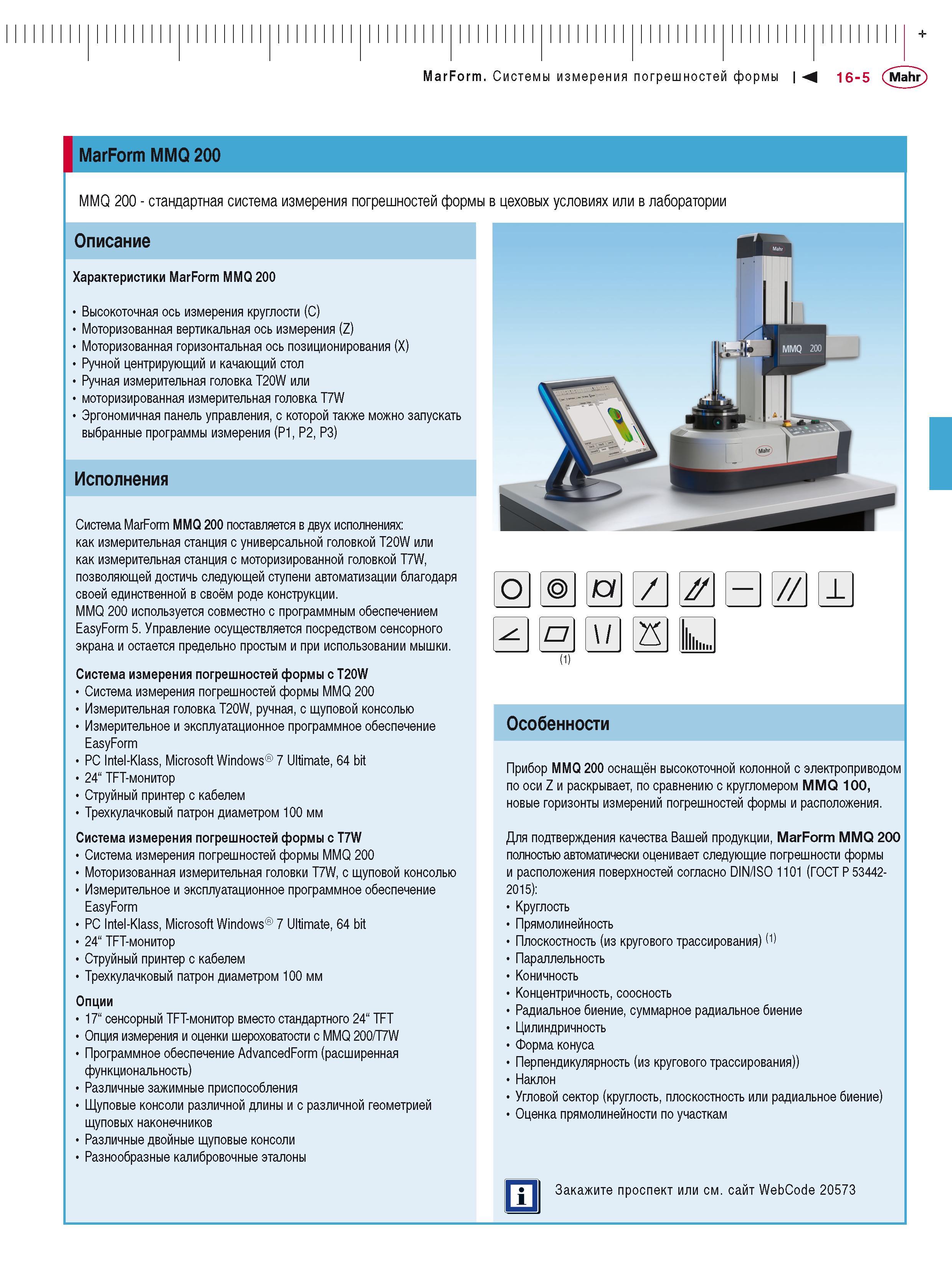

MarForm. Системы измерения погрешностей формы 16-5 Mahr + I MarForm MMQ 200 MMQ 200 - стандартная система измерения погрешностей формы в цеховых условиях или в лаборатории Описание Характеристики MarForm MMQ 200 Высокоточная ось измерения круглости (C) Моторизованная вертикальная ось измерения (Z) Моторизованная горизонтальная ось позиционирования (X) Ручной центрирующий и качающий стол Ручная измерительная головка T20W или моторизированная измерительная головка T7W Эргономичная панель управления, с которой также можно запускать выбранные программы измерения (P1, P2, P3) Исполнения Система MarForm MMQ 200 поставляется в двух исполнениях: как измерительная станция c универсальной головкой T20W или как измерительная станция с моторизированной головкой T7W, позволяющей достичь следующей ступени автоматизации благодаря своей единственной в своём роде конструкции. MMQ 200 используется совместно с программным обеспечением EasyForm 5. Управление осуществляется посредством сенсорного экрана и остается предельно простым и при использовании мышки. Система измерения погрешностей формы с T20W Система измерения погрешностей формы MMQ 200 Измерительная головка T20W, ручная, с щуповой консолью Измерительное и эксплуатационное программное обеспечение EasyForm PC Intel-Klass, Microsoft Windows 7 Ultimate, 64 bit 24“ TFT-монитор Струйный принтер с кабелем Трехкулачковый патрон диаметром 100 мм Система измерения погрешностей формы с T7W Система измерения погрешностей формы MMQ 200 Моторизованная измерительная головки T7W, с щуповой консолью Измерительное и эксплуатационное программное обеспечение EasyForm PC Intel-Klass, Microsoft Windows 7 Ultimate, 64 bit 24“ TFT-монитор Струйный принтер с кабелем Трехкулачковый патрон диаметром 100 мм Опции 17“ сенсорный TFT-монитор вместо стандартного 24“ TFT Опция измерения и оценки шероховатости с MMQ 200/T7W Программное обеспечение AdvancedForm (расширенная функциональность) Различные зажимные приспособления Щуповые консоли различной длины и с различной геометрией щуповых наконечников Различные двойные щуповые консоли Разнообразные калибровочные эталоны IqJIwIM (1) Особенности Прибор MMQ 200 оснащён высокоточной колонной с электроприводом по оси Z и раскрывает, по сравнению с кругломером MMQ 100, новые горизонты измерений погрешностей формы и расположения. Для подтверждения качества Вашей продукции, MarForm MMQ 200 полностью автоматически оценивает следующие погрешности формы и расположения поверхностей согласно DIN/ISO 1101 (ГОСТ Р 534422015): Круглость Прямолинейность Плоскостность (из кругового трассирования) (1) Параллельность Коничность Концентричность, соосность Радиальное биение, суммарное радиальное биение Цилиндричность Форма конуса Перпендикулярность (из кругового трассирования)) Наклон Угловой сектор (круглость, плоскостность или радиальное биение) Оценка прямолинейности по участкам Закажите проспект или см. сайт WebCode 20573
