420 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.16-10

Каталог MAHR 2016 Инструмент измерительный Стр. 16-10 0420 Lab2u

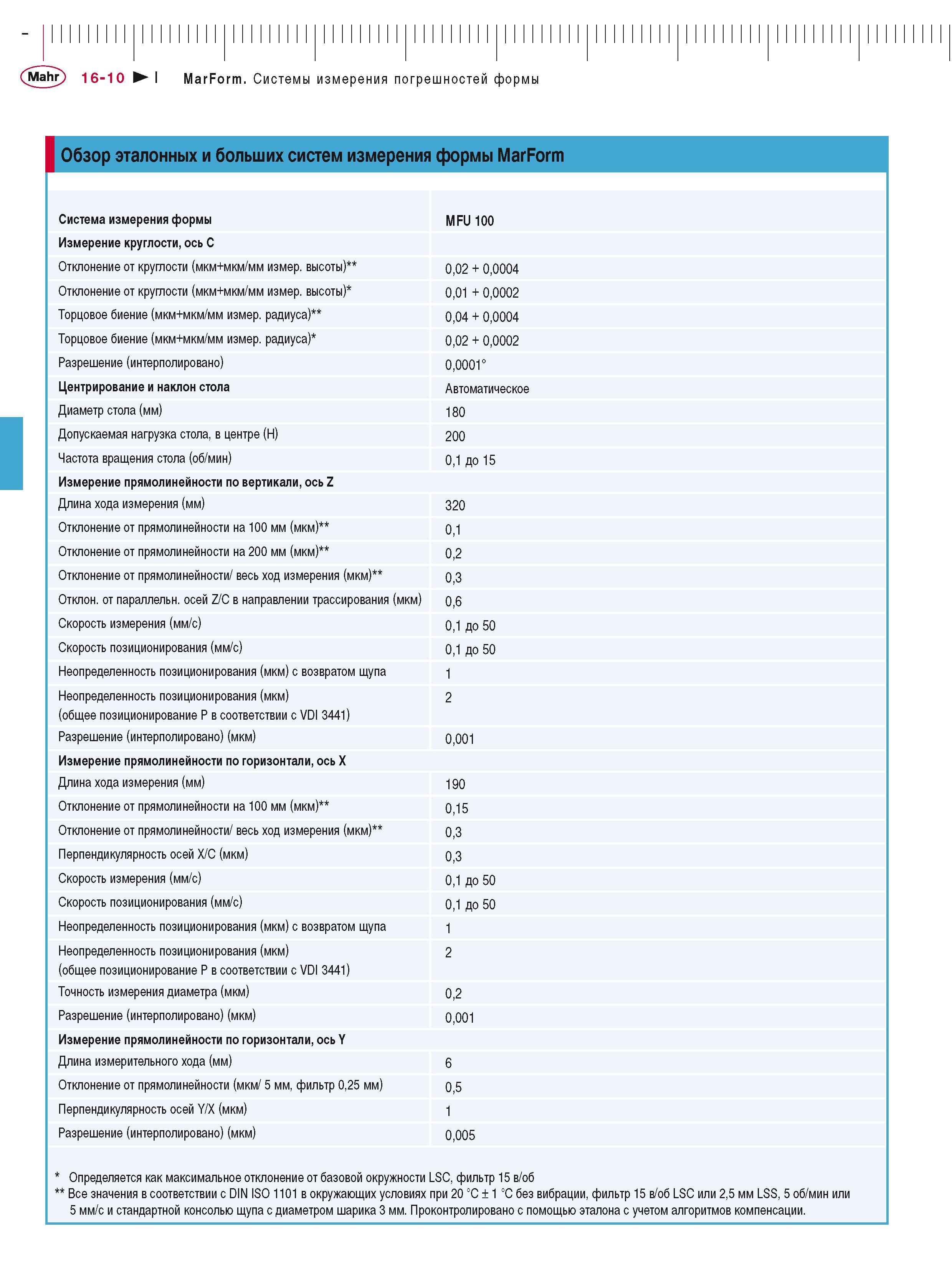

MarForm. Системы измерения погрешностей формы Обзор эталонных и больших систем измерения формы MarForm Система измерения формы MFU 100 Измерение круглости, ось C Отклонение от круглости (мкм+мкм/мм измер. высоты)** 0,02 + 0,0004 Отклонение от круглости (мкм+мкм/мм измер. высоты)* 0,01 + 0,0002 Торцовое биение (мкм+мкм/мм измер. радиуса)** 0,04 + 0,0004 Торцовое биение (мкм+мкм/мм измер. радиуса)* 0,02 + 0,0002 Разрешение (интерполировано) 0,0001° Центрирование и наклон стола Автоматическое Диаметр стола (мм) 180 Допускаемая нагрузка стола, в центре (Н) 200 Частота вращения стола (об/мин) 0,1 до 15 Измерение прямолинейности по вертикали, ось Z Длина хода измерения (мм) 320 Отклонение от прямолинейности на 100 мм (мкм)** 0,1 Отклонение от прямолинейности на 200 мм (мкм)** 0,2 Отклонение от прямолинейности/ весь ход измерения (мкм)** 0,3 Отклон. от параллельн. осей Z/C в направлении трассирования (мкм) 0,6 Скорость измерения (мм/с) 0,1 до 50 Скорость позиционирования (мм/с) 0,1 до 50 Неопределенность позиционирования (мкм) с возвратом щупа 1 Неопределенность позиционирования(мкм) 2 (общее позиционирование Р в соответствии с VDI 3441) Разрешение (интерполировано) (мкм) 0,001 Измерение прямолинейности по горизонтали, ось X Длина хода измерения (мм) 190 Отклонение от прямолинейности на 100 мм (мкм)** 0,15 Отклонение от прямолинейности/ весь ход измерения (мкм)** 0,3 Перпендикулярность осей X/C (мкм) 0,3 Скорость измерения (мм/с) 0,1 до 50 Скорость позиционирования (мм/с) 0,1 до 50 Неопределенность позиционирования (мкм) с возвратом щупа 1 Неопределенность позиционирования(мкм) 2 (общее позиционирование Р в соответствии с VDI 3441) Точность измерения диаметра (мкм) 0,2 Разрешение (интерполировано) (мкм) 0,001 Измерение прямолинейности по горизонтали, ось Y Длина измерительного хода (мм) 6 Отклонение от прямолинейности (мкм/ 5 мм, фильтр 0,25 мм) 0,5 Перпендикулярность осей Y/X (мкм) 1 Разрешение (интерполировано) (мкм) 0,005 * Определяется как максимальное отклонение от базовой окружности LSC, фильтр 15 в/об ** Все значения в соответствии с DIN ISO 1101 в окружающих условиях при 20 °C ± 1 °C без вибрации, фильтр 15 в/об LSC или 2,5 мм LSS, 5 об/мин или 5 мм/с и стандартной консолью щупа с диаметром шарика 3 мм. Проконтролировано с помощью эталона с учетом алгоритмов компенсации.
