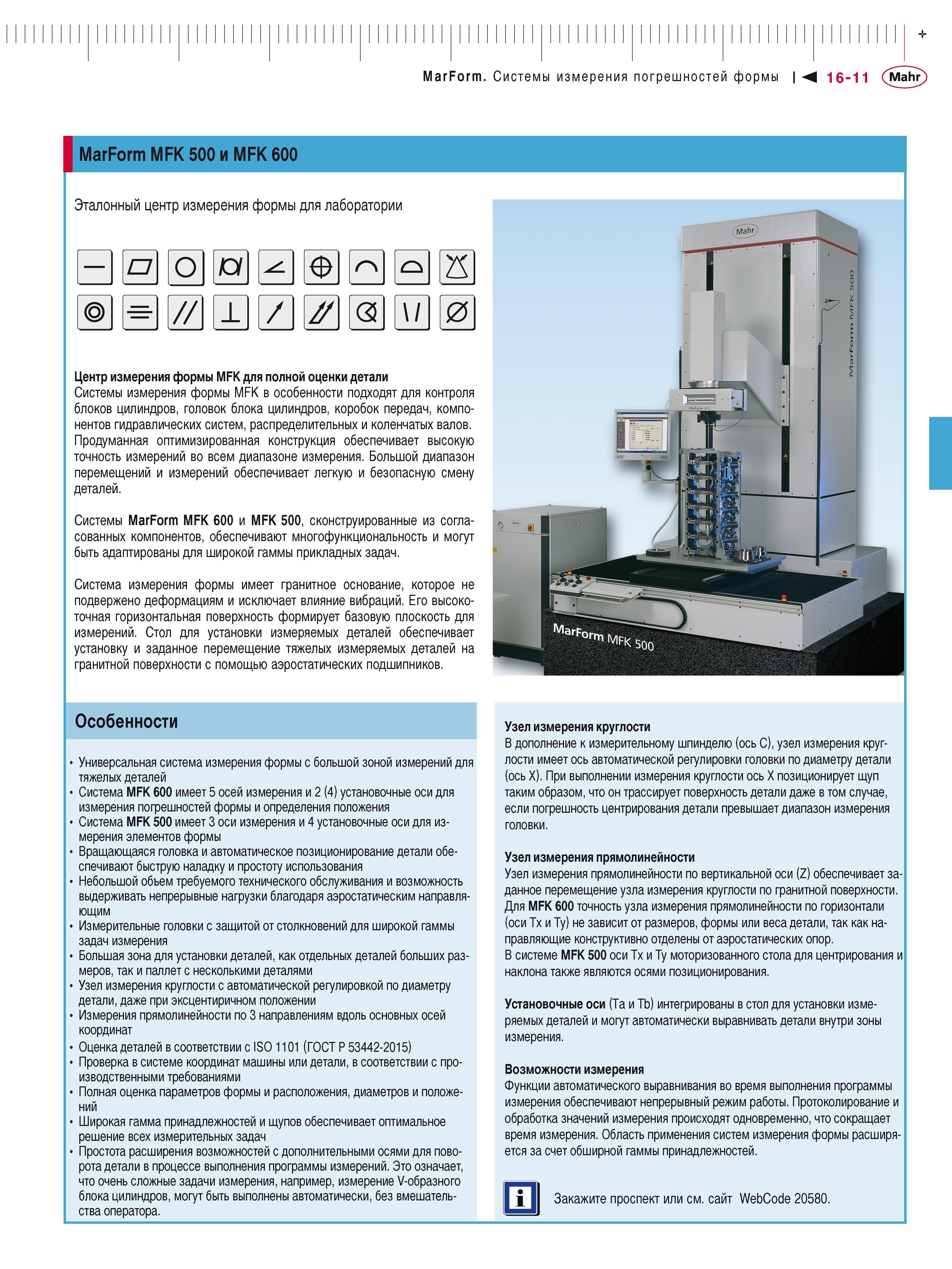

MarForm. Системы измерения погрешностей формы М 16-11 Mahr MarForm MFK 500 и MFK 600 Эталонный центр измерения формы для лаборатории В 0 0 1 щ g 0 щ 0 0 0 Центр измерения формы MFK для полной оценки детали Системы измерения формы MFK в особенности подходят для контроля блоков цилиндров, головок блока цилиндров, коробок передач, компонентов гидравлических систем, распределительных и коленчатых валов. Продуманная оптимизированная конструкция обеспечивает высокую точность измерений во всем диапазоне измерения. Большой диапазон перемещений и измерений обеспечивает легкую и безопасную смену деталей. Системы MarForm MFK 600 и MFK 500, сконструированные из согласованных компонентов, обеспечивают многофункциональность и могут быть адаптированы для широкой гаммы прикладных задач. Система измерения формы имеет гранитное основание, которое не подвержено деформациям и исключает влияние вибраций. Его высокоточная горизонтальная поверхность формирует базовую плоскость для измерений. Стол для установки измеряемых деталей обеспечивает установку и заданное перемещение тяжелых измеряемых деталей на гранитной поверхности с помощью аэростатических подшипников. Особенности Универсальная система измерения формы с большой зоной измерений для тяжелых деталей Система MFK 600 имеет 5 осей измерения и 2 (4) установочные оси для измерения погрешностей формы и определения положения Система MFK 500 имеет 3 оси измерения и 4 установочные оси для измерения элементов формы Вращающаяся головка и автоматическое позиционирование детали обеспечивают быструю наладку и простоту использования Небольшой объем требуемого технического обслуживания и возможность выдерживать непрерывные нагрузки благодаря аэростатическим направляющим Измерительные головки с защитой от столкновений для широкой гаммы задач измерения Большая зона для установки деталей, как отдельных деталей больших размеров, так и паллет с несколькими деталями Узел измерения круглости с автоматической регулировкой по диаметру детали, даже при эксцентиричном положении Измерения прямолинейности по 3 направлениям вдоль основных осей координат Оценка деталей в соответствии с ISO 1101 (ГОСТ Р 53442-2015) Проверка в системе координат машины или детали, в соответствии с производственными требованиями Полная оценка параметров формы и расположения, диаметров и положений Широкая гамма принадлежностей и щупов обеспечивает оптимальное решение всех измерительных задач Простота расширения возможностей с дополнительными осями для поворота детали в процессе выполнения программы измерений. Это означает, что очень сложные задачи измерения, например, измерение V-образного блока цилиндров, могут быть выполнены автоматически, без вмешательства оператора. Узел измерения круглости В дополнение к измерительному шпинделю (ось С), узел измерения круг-лости имеет ось автоматической регулировки головки по диаметру детали (ось X). При выполнении измерения круглости ось X позиционирует щуп таким образом, что он трассирует поверхность детали даже в том случае, если погрешность центрирования детали превышает диапазон измерения головки. Узел измерения прямолинейности Узел измерения прямолинейности по вертикальной оси (Z) обеспечивает заданное перемещение узла измерения круглости по гранитной поверхности. Для MFK 600 точность узла измерения прямолинейности по горизонтали (оси Tx и Ty) не зависит от размеров, формы или веса детали, так как направляющие конструктивно отделены от аэростатических опор. В системе MFK 500 оси Tx и Ty моторизованного стола для центрирования и наклона также являются осями позиционирования. Установочные оси a и ТЬ) интегрированы в стол для установки измеряемых деталей и могут автоматически выравнивать детали внутри зоны измерения. Возможности измерения Функции автоматического выравнивания во время выполнения программы измерения обеспечивают непрерывный режим работы. Протоколирование и обработка значений измерения происходят одновременно, что сокращает время измерения. Область применения систем измерения формы расширяется за счет обширной гаммы принадлежностей. Закажите проспект или см. сайт WebCode 20580.
