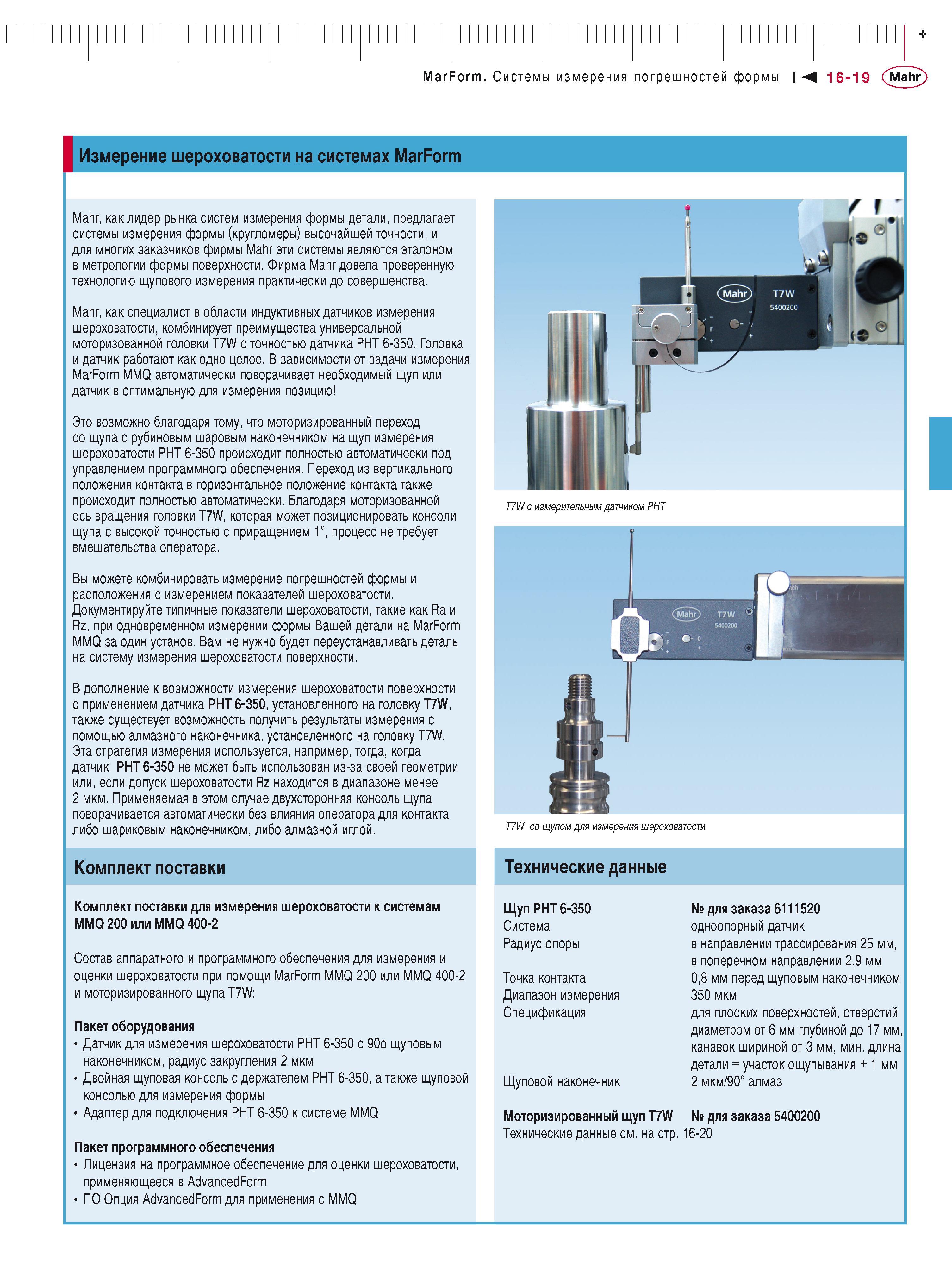

MarForm. Системы измерения погрешностей формы М 16-19 Mahr Измерение шероховатости на системах MarForm Mahr, как лидер рынка систем измерения формы детали, предлагает системы измерения формы (кругломеры) высочайшей точности, и для многих заказчиков фирмы Mahr эти системы являются эталоном в метрологии формы поверхности. Фирма Mahr довела проверенную технологию щупового измерения практически до совершенства. Mahr, как специалист в области индуктивных датчиков измерения шероховатости, комбинирует преимущества универсальной моторизованной головки T7W с точностью датчика PHT 6-350. Головка и датчик работают как одно целое. В зависимости от задачи измерения MarForm MMQ автоматически поворачивает необходимый щуп или датчик в оптимальную для измерения позицию Это возможно благодаря тому, что моторизированный переход со щупа с рубиновым шаровым наконечником на щуп измерения шероховатости PHT 6-350 происходит полностью автоматически под управлением программного обеспечения. Переход из вертикального положения контакта в горизонтальное положение контакта также происходит полностью автоматически. Благодаря моторизованной ось вращения головки T7W, которая может позиционировать консоли щупа с высокой точностью с приращением 1°, процесс не требует вмешательства оператора. Вы можете комбинировать измерение погрешностей формы и расположения с измерением показателей шероховатости. Документируйте типичные показатели шероховатости, такие как Ra и Rz, при одновременном измерении формы Вашей детали на MarForm MMQ за один установ. Вам не нужно будет переустанавливать деталь на систему измерения шероховатости поверхности. В дополнение к возможности измерения шероховатости поверхности с применением датчика PHT 6-350, установленного на головку T7W, также существует возможность получить результаты измерения с помощью алмазного наконечника, установленного на головку T7W. Эта стратегия измерения используется, например, тогда, когда датчик PHT 6-350 не может быть использован из-за своей геометрии или, если допуск шероховатости Rz находится в диапазоне менее 2 мкм. Применяемая в этом случае двухсторонняя консоль щупа поворачивается автоматически без влияния оператора для контакта либо шариковым наконечником, либо алмазной иглой. Комплект поставки Комплект поставки для измерения шероховатости к системам MMQ 200 или MMQ 400-2 Состав аппаратного и программного обеспечения для измерения и оценки шероховатости при помощи MarForm MMQ 200 или MMQ 400-2 и моторизированного щупа T7W: Пакет оборудования Датчик для измерения шероховатости PHT 6-350 с 90о щуповым наконечником, радиус закругления 2 мкм Двойная щуповая консоль с держателем PHT 6-350, а также щуповой консолью для измерения формы Адаптер для подключения PHT 6-350 к системе MMQ Пакет программного обеспечения Лицензия на программное обеспечение для оценки шероховатости, применяющееся в AdvancedForm ПО Опция AdvancedForm для применения с MMQ T7W со щупом для измерения шероховатости Технические данные Щуп PHT 6-350 Система Радиус опоры Точка контакта Диапазон измерения Спецификация Щуповой наконечник № для заказа 6111520 одноопорный датчик в направлении трассирования 25 мм, в поперечном направлении 2,9 мм 0,8 мм перед щуповым наконечником 350 мкм для плоских поверхностей, отверстий диаметром от 6 мм глубиной до 17 мм, канавок шириной от 3 мм, мин. длина детали = участок ощупывания + 1 мм 2 мкм/90° алмаз Моторизированный щуп T7W № для заказа 5400200 Технические данные см. на стр. 16-20
