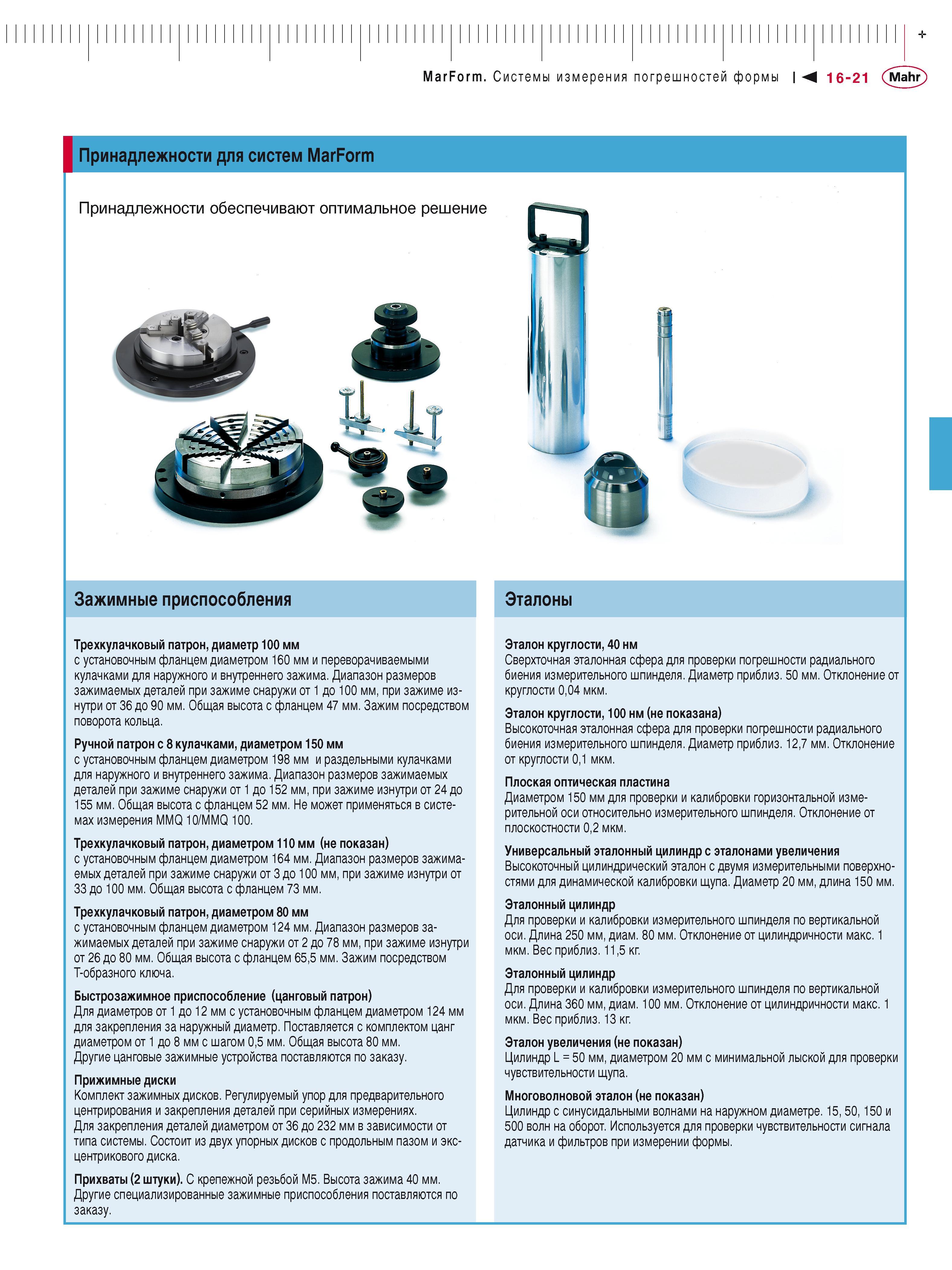

MarForm. Системы измерения погрешностей формы М 16-21 Mahr Принадлежности для систем MarForm Принадлежности обеспечивают оптимальное решение Зажимные приспособления Трехкулачковый патрон, диаметр 100 мм с установочным фланцем диаметром 160 мм и переворачиваемыми кулачками для наружного и внутреннего зажима. Диапазон размеров зажимаемых деталей при зажиме снаружи от 1 до 100 мм, при зажиме изнутри от 36 до 90 мм. Общая высота с фланцем 47 мм. Зажим посредством поворота кольца. Ручной патрон с 8 кулачками, диаметром 150 мм с установочным фланцем диаметром 198 мм и раздельными кулачками для наружного и внутреннего зажима. Диапазон размеров зажимаемых деталей при зажиме снаружи от 1 до 152 мм, при зажиме изнутри от 24 до 155 мм. Общая высота с фланцем 52 мм. Не может применяться в системах измерения MMQ 10/MMQ 100. Трехкулачковый патрон, диаметром 110 мм (не показан) с установочным фланцем диаметром 164 мм. Диапазон размеров зажимаемых деталей при зажиме снаружи от 3 до 100 мм, при зажиме изнутри от 33 до 100 мм. Общая высота с фланцем 73 мм. Трехкулачковый патрон, диаметром 80 мм с установочным фланцем диаметром 124 мм. Диапазон размеров зажимаемых деталей при зажиме снаружи от 2 до 78 мм, при зажиме изнутри от 26 до 80 мм. Общая высота с фланцем 65,5 мм. Зажим посредством Т-образного ключа. Быстрозажимное приспособление (цанговый патрон) Для диаметров от 1 до 12 мм с установочным фланцем диаметром 124 мм для закрепления за наружный диаметр. Поставляется с комплектом цанг диаметром от 1 до 8 мм с шагом 0,5 мм. Общая высота 80 мм. Другие цанговые зажимные устройства поставляются по заказу. Прижимные диски Комплект зажимных дисков. Регулируемый упор для предварительного центрирования и закрепления деталей при серийных измерениях. Для закрепления деталей диаметром от 36 до 232 мм в зависимости от типа системы. Состоит из двух упорных дисков с продольным пазом и эксцентрикового диска. Прихваты (2 штуки). С крепежной резьбой M5. Высота зажима 40 мм. Другие специализированные зажимные приспособления поставляются по заказу. Эталоны Эталон круглости, 40 нм Сверхточная эталонная сфера для проверки погрешности радиального биения измерительного шпинделя. Диаметр приблиз. 50 мм. Отклонение от круглости 0,04 мкм. Эталон круглости, 100 нм (не показана) Высокоточная эталонная сфера для проверки погрешности радиального биения измерительного шпинделя. Диаметр приблиз. 12,7 мм. Отклонение от круглости 0,1 мкм. Плоская оптическая пластина Диаметром 150 мм для проверки и калибровки горизонтальной измерительной оси относительно измерительного шпинделя. Отклонение от плоскостности 0,2 мкм. Универсальный эталонный цилиндр с эталонами увеличения Высокоточный цилиндрический эталон с двумя измерительными поверхностями для динамической калибровки щупа. Диаметр 20 мм, длина 150 мм. Эталонный цилиндр Для проверки и калибровки измерительного шпинделя по вертикальной оси. Длина 250 мм, диам. 80 мм. Отклонение от цилиндричности макс. 1 мкм. Вес приблиз. 11,5 кг. Эталонный цилиндр Для проверки и калибровки измерительного шпинделя по вертикальной оси. Длина 360 мм, диам. 100 мм. Отклонение от цилиндричности макс. 1 мкм. Вес приблиз. 13 кг. Эталон увеличения (не показан) Цилиндр L = 50 мм, диаметром 20 мм с минимальной лыской для проверки чувствительности щупа. Многоволновой эталон (не показан) Цилиндр с синусидальными волнами на наружном диаметре. 15, 50, 150 и 500 волн на оборот. Используется для проверки чувствительности сигнала датчика и фильтров при измерении формы.
