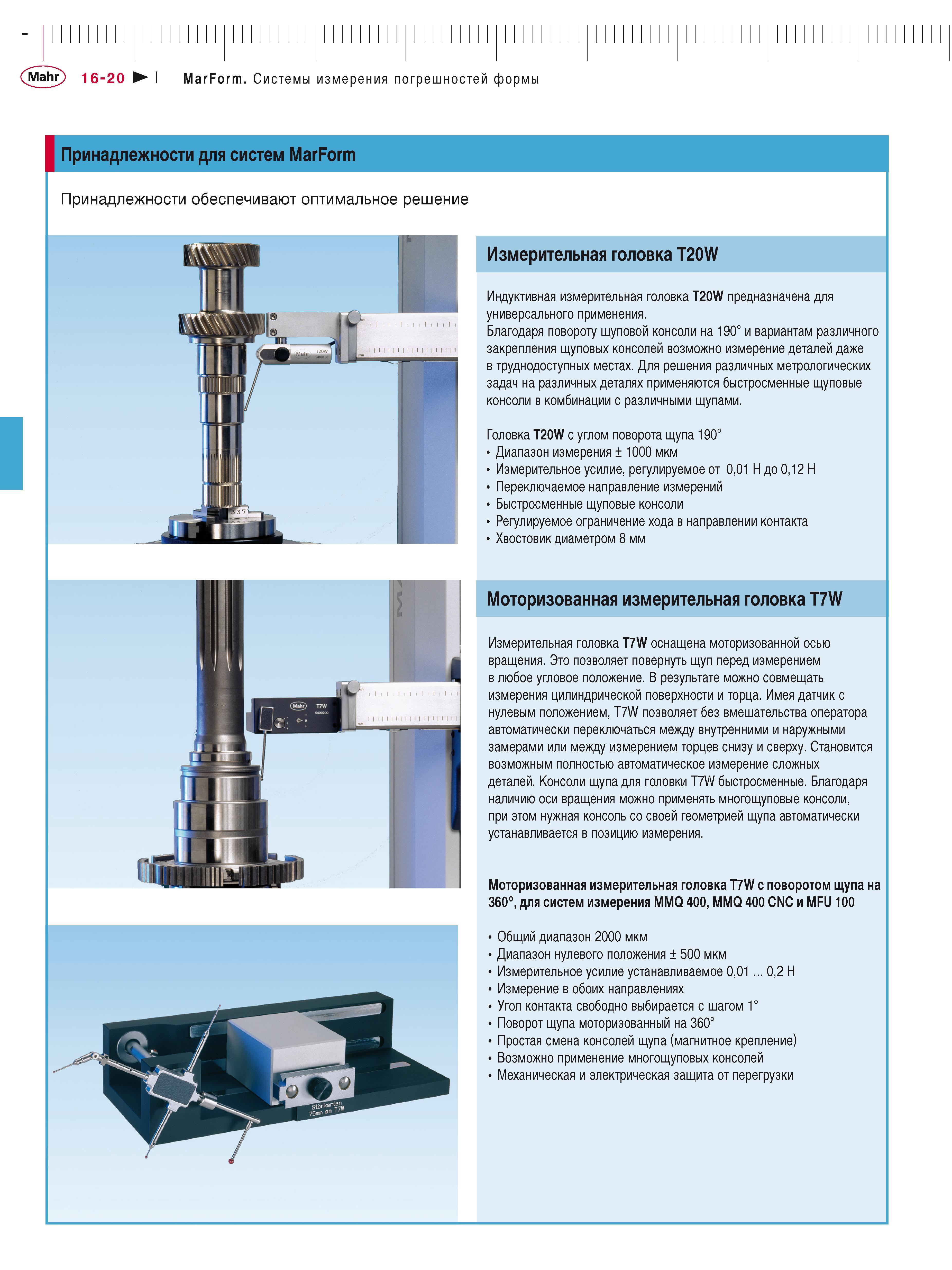

430 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.16-20

Каталог MAHR 2016 Инструмент измерительный Стр. 16-20 0430 Lab2u

Принадлежности для систем MarForm Принадлежности обеспечивают оптимальное решение Измерительная головка T20W Индуктивная измерительная головка T20W предназначена для универсального применения. Благодаря повороту щуповой консоли на 190° и вариантам различного закрепления щуповых консолей возможно измерение деталей даже в труднодоступных местах. Для решения различных метрологических задач на различных деталях применяются быстросменные щуповые консоли в комбинации с различными щупами. Головка T20W с углом поворота щупа 190° Диапазон измерения ± 1000 мкм Измерительное усилие, регулируемое от 0,01 Н до 0,12 Н Переключаемое направление измерений Быстросменные щуповые консоли Регулируемое ограничение хода в направлении контакта Хвостовик диаметром 8 мм Моторизованная измерительная головка T7W Измерительная головка T7W оснащена моторизованной осью вращения. Это позволяет повернуть щуп перед измерением в любое угловое положение. В результате можно совмещать измерения цилиндрической поверхности и торца. Имея датчик с нулевым положением, T7W позволяет без вмешательства оператора автоматически переключаться между внутренними и наружными замерами или между измерением торцев снизу и сверху. Становится возможным полностью автоматическое измерение сложных деталей. Консоли щупа для головки T7W быстросменные. Благодаря наличию оси вращения можно применять многощуповые консоли, при этом нужная консоль со своей геометрией щупа автоматически устанавливается в позицию измерения. Моторизованная измерительная головка T7W с поворотом щупа на 360°, для систем измерения MMQ 400, MMQ 400 CNC и MFU 100 Общий диапазон 2000 мкм Диапазон нулевого положения ± 500 мкм Измерительное усилие устанавливаемое 0,01 ... 0,2 Н Измерение в обоих направлениях Угол контакта свободно выбирается с шагом 1° Поворот щупа моторизованный на 360° Простая смена консолей щупа (магнитное крепление) Возможно применение многощуповых консолей Механическая и электрическая защита от перегрузки
