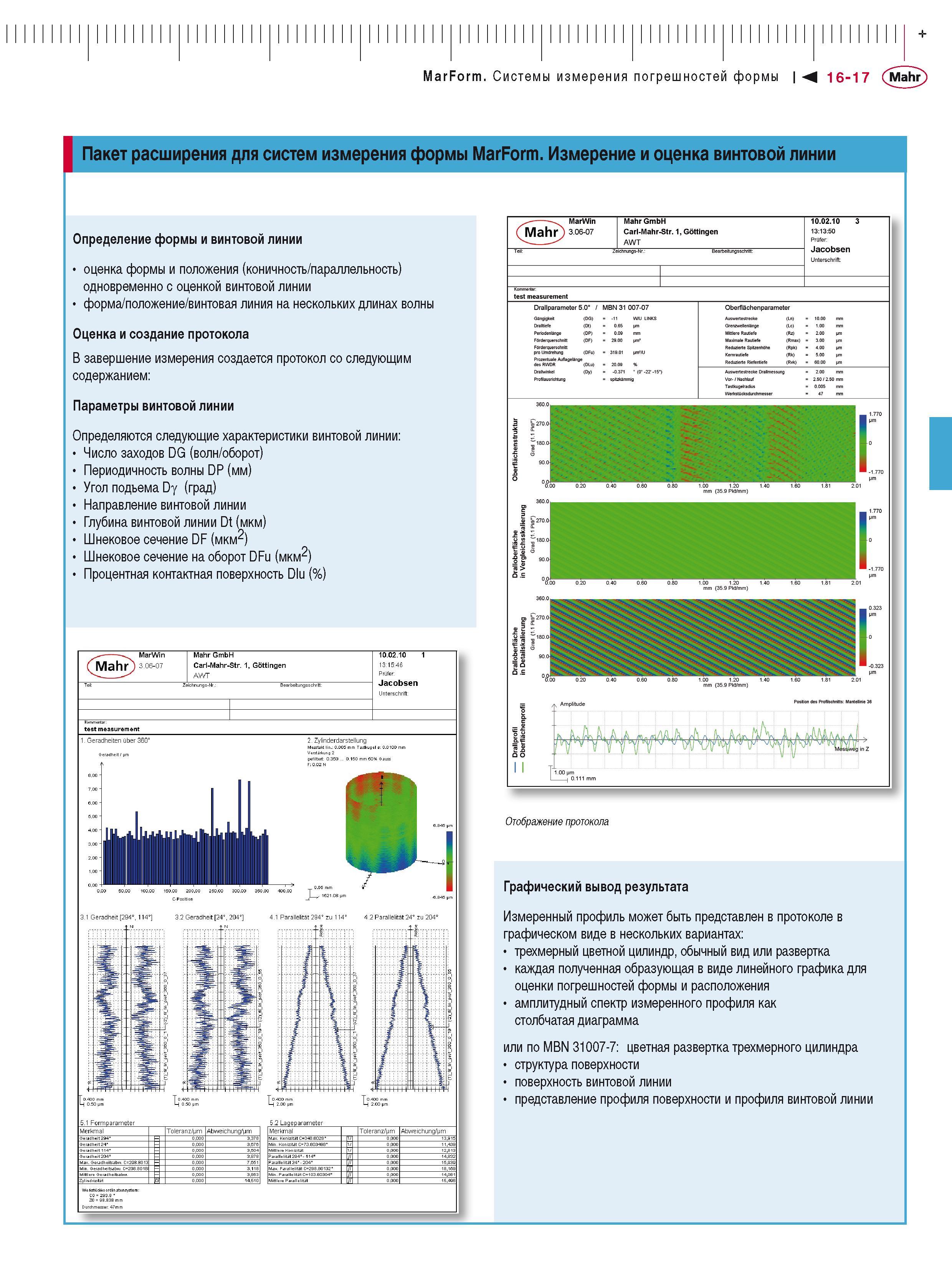

427 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.16-17

Каталог MAHR 2016 Инструмент измерительный Стр. 16-17 0427 Lab2u

MarForm. Системы измерения погрешностей формы 16-17 Mahr Пакет расширения для систем измерения формы MarForm. Измерение и оценка винтовой линии Определение формы и винтовой линии оценка формы и положения (коничность/параллельность) одновременно с оценкой винтовой линии форма/положение/винтовая линия на нескольких длинах волны Оценка и создание протокола В завершение измерения создается протокол со следующим содержанием: Параметры винтовой линии Определяются следующие характеристики винтовой линии: Число заходов DG (волн/оборот) Периодичность волны DP (мм) Угол подьема Dy (град) Направление винтовой линии Глубина винтовой линии Dt (мкм) Шнековое сечение DF (мкм2) Шнековое сечение на оборот DFu (мкм2) Процентная контактная поверхность Dlu (%) MarWin Mahr 3.06-07 Mahr GmbH Carl-Mahr-Str. 1, Gottingen AWT 10.02.10 3 13:13:50 Jacobsen Unterschrift: S 1 1 i test measurement Q О I I Отображение протокола Графический вывод результата Измеренный профиль может быть представлен в протоколе в графическом виде в нескольких вариантах: трехмерный цветной цилиндр, обычный вид или развертка каждая полученная образующая в виде линейного графика для оценки погрешностей формы и расположения амплитудный спектр измеренного профиля как столбчатая диаграмма или по MBN 31007-7: цветная развертка трехмерного цилиндра структура поверхности поверхность винтовой линии представление профиля поверхности и профиля винтовой линии +
