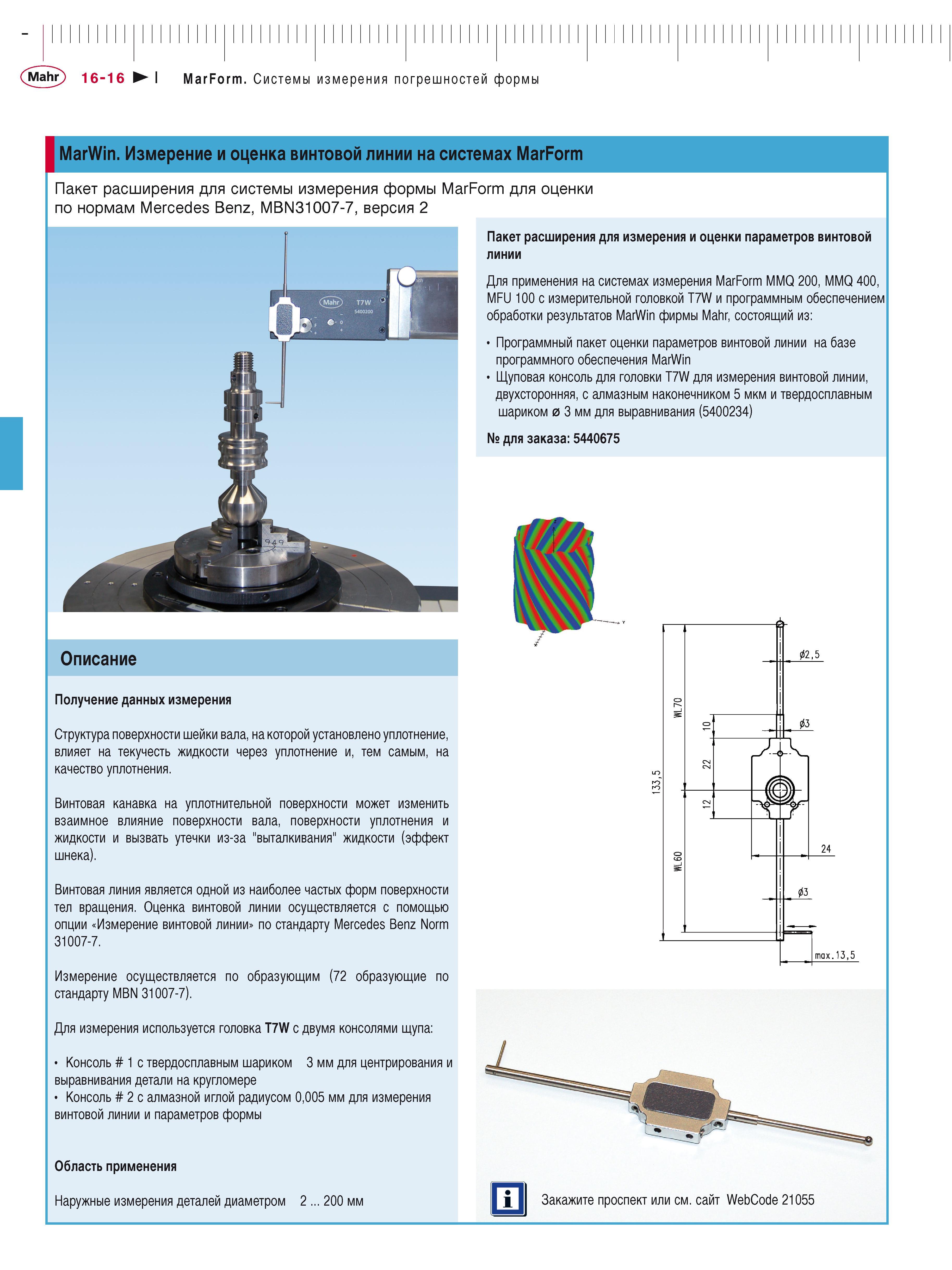

Mahr 16-16 I MarForm. Системы измерения погрешностей формы MarWin. Измерение и оценка винтовой линии на системах MarForm Пакет расширения для системы измерения формы MarForm для оценки по нормам Mercedes Benz, MBN31007-7, версия 2 Описание Получение данных измерения Структура поверхности шейки вала, на которой установлено уплотнение, влияет на текучесть жидкости через уплотнение и, тем самым, на качество уплотнения. Винтовая канавка на уплотнительной поверхности может изменить взаимное влияние поверхности вала, поверхности уплотнения и жидкости и вызвать утечки из-за "выталкивания" жидкости (эффект шнека). Винтовая линия является одной из наиболее частых форм поверхности тел вращения. Оценка винтовой линии осуществляется с помощью опции Измерение винтовой линии по стандарту Mercedes Benz Norm 31007-7. Измерение осуществляется по образующим (72 образующие по стандарту MBN 31007-7). Для измерения используется головка T7W с двумя консолями щупа: Консоль 1 с твердосплавным шариком 3 мм для центрирования и выравнивания детали на кругломере Консоль 2 с алмазной иглой радиусом 0,005 мм для измерения винтовой линии и параметров формы Область применения Наружные измерения деталей диаметром 2 ... 200 мм Пакет расширения для измерения и оценки параметров винтовой линии Для применения на системах измерения MarForm MMQ 200, MMQ 400, MFU 100 с измерительной головкой T7W и программным обеспечением обработки результатов MarWin фирмы Mahr, состоящий из: Программный пакет оценки параметров винтовой линии на базе программного обеспечения MarWin Щуповая консоль для головки T7W для измерения винтовой линии, двухсторонняя, с алмазным наконечником 5 мкм и твердосплавным шариком 0 3 мм для выравнивания (5400234) № для заказа: 5440675 Закажите проспект или см. сайт WebCode 21055
