425 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.16-15

Каталог MAHR 2016 Инструмент измерительный Стр. 16-15 0425 Lab2u

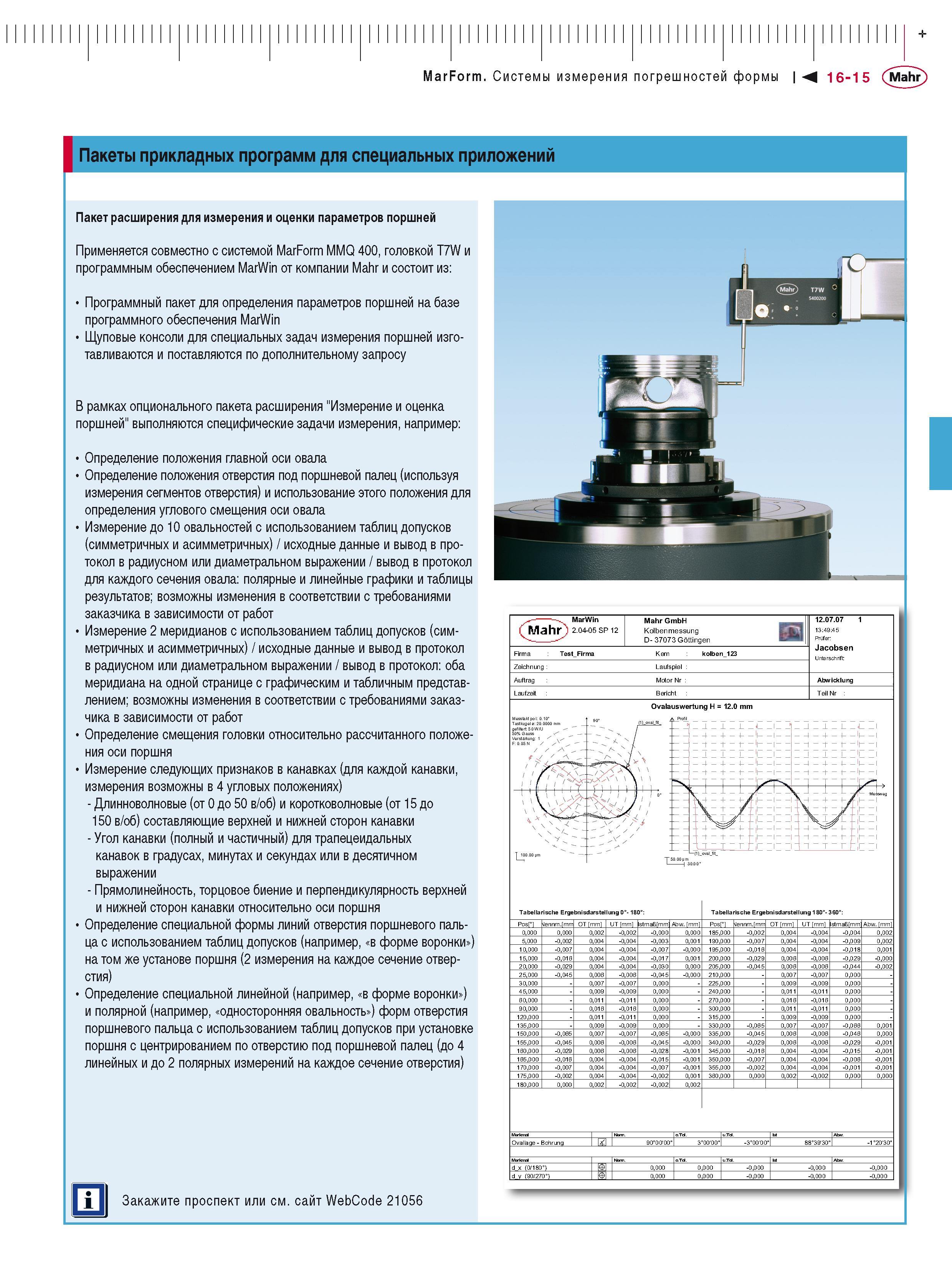

MarForm. Системы измерения погрешностей формы 16-15 Mahr I Пакеты прикладных программ для специальных приложений Пакет расширения для измерения и оценки параметров поршней Применяется совместно с системой MarForm MMQ 400, головкой T7W и программным обеспечением MarWin от компании Mahr и состоит из: Программный пакет для определения параметров поршней на базе программного обеспечения MarWin Щуповые консоли для специальных задач измерения поршней изготавливаются и поставляются по дополнительному запросу В рамках опционального пакета расширения "Измерение и оценка поршней" выполняются специфические задачи измерения, например: Определение положения главной оси овала Определение положения отверстия под поршневой палец (используя измерения сегментов отверстия) и использование этого положения для определения углового смещения оси овала Измерение до 10 овальностей с использованием таблиц допусков (симметричных и асимметричных) / исходные данные и вывод в протокол в радиусном или диаметральном выражении / вывод в протокол для каждого сечения овала: полярные и линейные графики и таблицы результатов; возможны изменения в соответствии с требованиями заказчика в зависимости от работ Измерение 2 меридианов с использованием таблиц допусков (симметричных и асимметричных) / исходные данные и вывод в протокол в радиусном или диаметральном выражении / вывод в протокол: оба меридиана на одной странице с графическим и табличным представлением; возможны изменения в соответствии с требованиями заказчика в зависимости от работ Определение смещения головки относительно рассчитанного положения оси поршня Измерение следующих признаков в канавках (для каждой канавки, измерения возможны в 4 угловых положениях) - Длинноволновые (от 0 до 50 в/об) и коротковолновые (от 15 до 150 в/об) составляющие верхней и нижней сторон канавки - Угол канавки (полный и частичный) для трапецеидальных канавок в градусах, минутах и секундах или в десятичном выражении - Прямолинейность, торцовое биение и перпендикулярность верхней и нижней сторон канавки относительно оси поршня Определение специальной формы линий отверстия поршневого пальца с использованием таблиц допусков (например, в форме воронки ) на том же установе поршня (2 измерения на каждое сечение отверстия) Определение специальной линейной (например, в форме воронки ) и полярной (например, односторонняя овальность ) форм отверстия поршневого пальца с использованием таблиц допусков при установке поршня с центрированием по отверстию под поршневой палец (до 4 линейных и до 2 полярных измерений на каждое сечение отверстия) Закажите проспект или см. сайт WebCode 21056 Mahr MarWin Mahr GmbH 2.04-05 SP 12 Kolbenmessung D- 37073 Gottingen m Zeichnung Auftrag Laufspiel : Motor Nr : 12.07.07 1 13:49:45 Jacobsen Unte rsch rift: Tabellarische Ergebnisdarstellung0°-180°: Pos ° Nennm. mm 0,000 5,000 10,000 15,000 20,000 25.000 30.000 45.000 60.000 90.000 120.000 135.000 150.000 -0,065 155.000 160.000 165.000 170.000 175.000 045 180,000 Tabellarische Ergebnisdarstellung 180°- 360°: Pos ° N 185.000 190.000 195.000 200.000 205.000 210.000 225.000 240.000 270.000 300.000 315.000 330.000 335.000 340.000 345.000 350.000 355.000 360.000 Ovallage -Bohrung + OT mm 0,00 UT mm OT mm UT 0,00- 00 -0 -0 015 00 90°00' 00" 3°00'00" -1 °20'30 d x (0/180°) d .
