405 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.15-41

Каталог MAHR 2016 Инструмент измерительный Стр. 15-41 0405 Lab2u

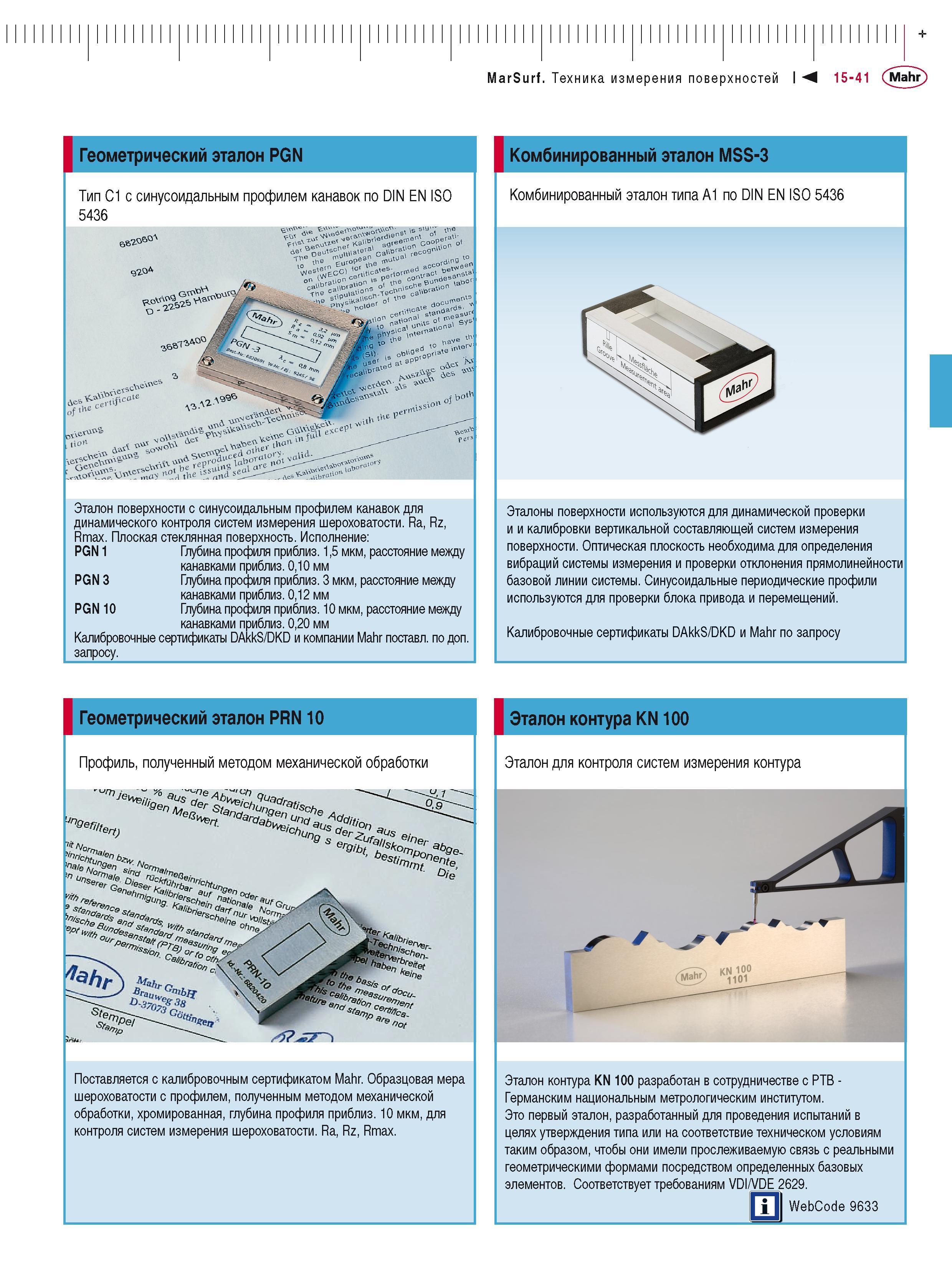

MarSurf. Техника измерения поверхностей I 15-41 Mahr Геометрический эталон PGN Комбинированный эталон MSS-3 Тип C1 с синусоидальным профилем канавок по DIN EN ISO 5436 Комбинированный эталон типа A1 по DIN EN ISO 5436 ШШ* 1; ЖЯшйЁ* „-т АО1 t ' to e 'Я' nav th св“ 99 S%iyr p dbo№ , леЛ Зуйвя * Ч И .,i,t F Эталон поверхности с синусоидальным профилем канавок для динамического контроля систем измерения шероховатости. Ra, Rz, Rmax. Плоская стеклянная поверхность. Исполнение: PGN 1 Глубина профиля приблиз. 1,5 мкм, расстояние между канавками приблиз. 0,10 мм PGN 3 Глубина профиля приблиз. 3 мкм, расстояние между канавками приблиз. 0,12 мм PGN 10 Глубина профиля приблиз. 10 мкм, расстояние между канавками приблиз. 0,20 мм Калибровочные сертификаты DAkkS/DKD и компании Mahr поставл. по доп. запросу. Эталоны поверхности используются для динамической проверки и и калибровки вертикальной составляющей систем измерения поверхности. Оптическая плоскость необходима для определения вибраций системы измерения и проверки отклонения прямолинейности базовой линии системы. Синусоидальные периодические профили используются для проверки блока привода и перемещений. Калибровочные сертификаты DAkkS/DKD и Mahr по запросу Геометрический эталон PRN 10 Эталон контура KN 100 Профиль, полученный методом механической обработки Эталон для контроля систем измерения контура Bptmh Пс,вз. sfen* V '"’teru- \ iu \\> Лг’УъТ Л *0Р" Поставляется с калибровочным сертификатом Mahr. Образцовая мера шероховатости с профилем, полученным методом механической обработки, хромированная, глубина профиля приблиз. 10 мкм, для контроля систем измерения шероховатости. Ra, Rz, Rmax. Эталон контура KN 100 разработан в сотрудничестве с PTB -Германским национальным метрологическим институтом. Это первый эталон, разработанный для проведения испытаний в целях утверждения типа или на соответствие техническом условиям таким образом, чтобы они имели прослеживаемую связь с реальными геометрическими формами посредством определенных базовых элементов. ответствует требованиям VDI/VDE 2629. i WebCode 9633
