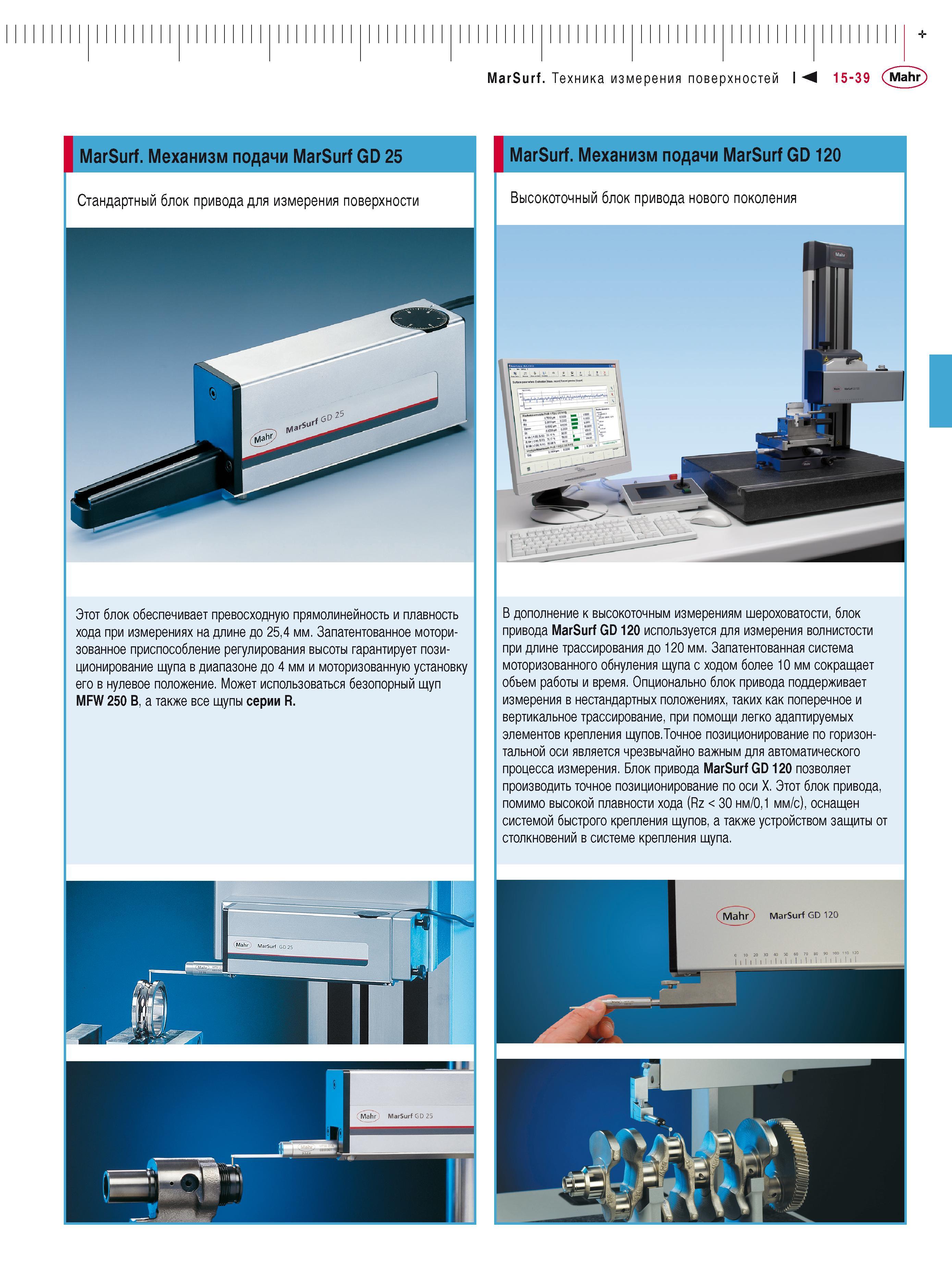

MarSurf. Техника измерения поверхностей I М 15-39 Mahr MarSurf. Механизм подачи MarSurf GD 25 Стандартный блок привода для измерения поверхности Этот блок обеспечивает превосходную прямолинейность и плавность хода при измерениях на длине до 25,4 мм. Запатентованное моторизованное приспособление регулирования высоты гарантирует позиционирование щупа в диапазоне до 4 мм и моторизованную установку его в нулевое положение. Может использоваться безопорный щуп MFW 250 B, а также все щупы серии R. MarSurf. Механизм подачи MarSurf GD 120 Высокоточный блок привода нового поколения В дополнение к высокоточным измерениям шероховатости, блок привода MarSurf GD 120 используется для измерения волнистости при длине трассирования до 120 мм. Запатентованная система моторизованного обнуления щупа с ходом более 10 мм сокращает объем работы и время. Опционально блок привода поддерживает измерения в нестандартных положениях, таких как поперечное и вертикальное трассирование, при помощи легко адаптируемых элементов крепления щупов.Точное позиционирование по горизонтальной оси является чрезвычайно важным для автоматического процесса измерения. Блок привода MarSurf GD 120 позволяет производить точное позиционирование по оси Х. Этот блок привода, помимо высокой плавности хода (Rz < 30 нм/0,1 мм/с), оснащен системой быстрого крепления щупов, а также устройством защиты от столкновений в системе крепления щупа.
