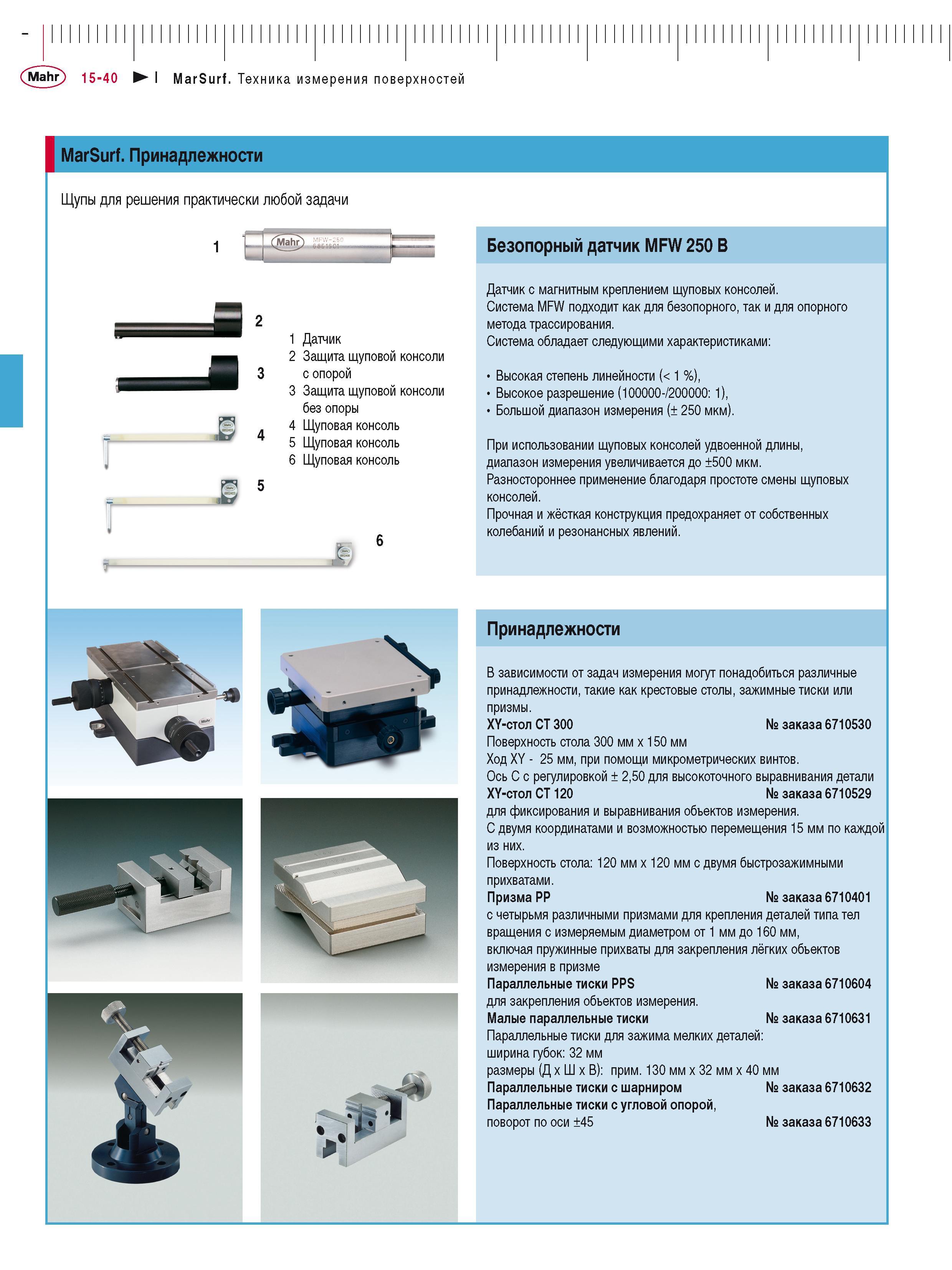

MarSurf. Принадлежности Щупы для решения практически любой задачи 1 Датчик 2 Защита щуповой консоли с опорой 3 Защита щуповой консоли без опоры 4 Щуповая консоль 5 Щуповая консоль 6 Щуповая консоль Безопорный датчик MFW 250 B Датчик с магнитным креплением щуповых консолей. Система MFW подходит как для безопорного, так и для опорного метода трассирования. Система обладает следующими характеристиками: Высокая степень линейности (< 1 %), Высокое разрешение (100000-/200000: 1), Большой диапазон измерения (± 250 мкм). При использовании щуповых консолей удвоенной длины, диапазон измерения увеличивается до ±500 мкм. Разностороннее применение благодаря простоте смены щуповых консолей. Прочная и жёсткая конструкция предохраняет от собственных колебаний и резонансных явлений. Принадлежности В зависимости от задач измерения могут понадобиться различные принадлежности, такие как крестовые столы, зажимные тиски или призмы. XY-стол CT 300 № заказа 6710530 Поверхность стола 300 мм х 150 мм Ход XY - 25 мм, при помощи микрометрических винтов. Ось C с регулировкой ± 2,50 для высокоточного выравнивания детали XY-стол CT 120 № заказа 6710529 для фиксирования и выравнивания объектов измерения. С двумя координатами и возможностью перемещения 15 мм по каждой из них. Поверхность стола: 120 мм х 120 мм с двумя быстрозажимными прихватами. Призма РР № заказа 6710401 с четырьмя различными призмами для крепления деталей типа тел вращения с измеряемым диаметром от 1 мм до 160 мм, включая пружинные прихваты для закрепления лёгких объектов измерения в призме Параллельные тиски PPS № заказа 6710604 для закрепления объектов измерения. Малые параллельные тиски № заказа 6710631 Параллельные тиски для зажима мелких деталей: ширина губок: 32 мм размеры (Д х х В): прим. 130 мм x 32 мм x 40 мм Параллельные тиски с шарниром № заказа 6710632 Параллельные тиски с угловой опорой, поворот по оси ±45 № заказа 6710633
