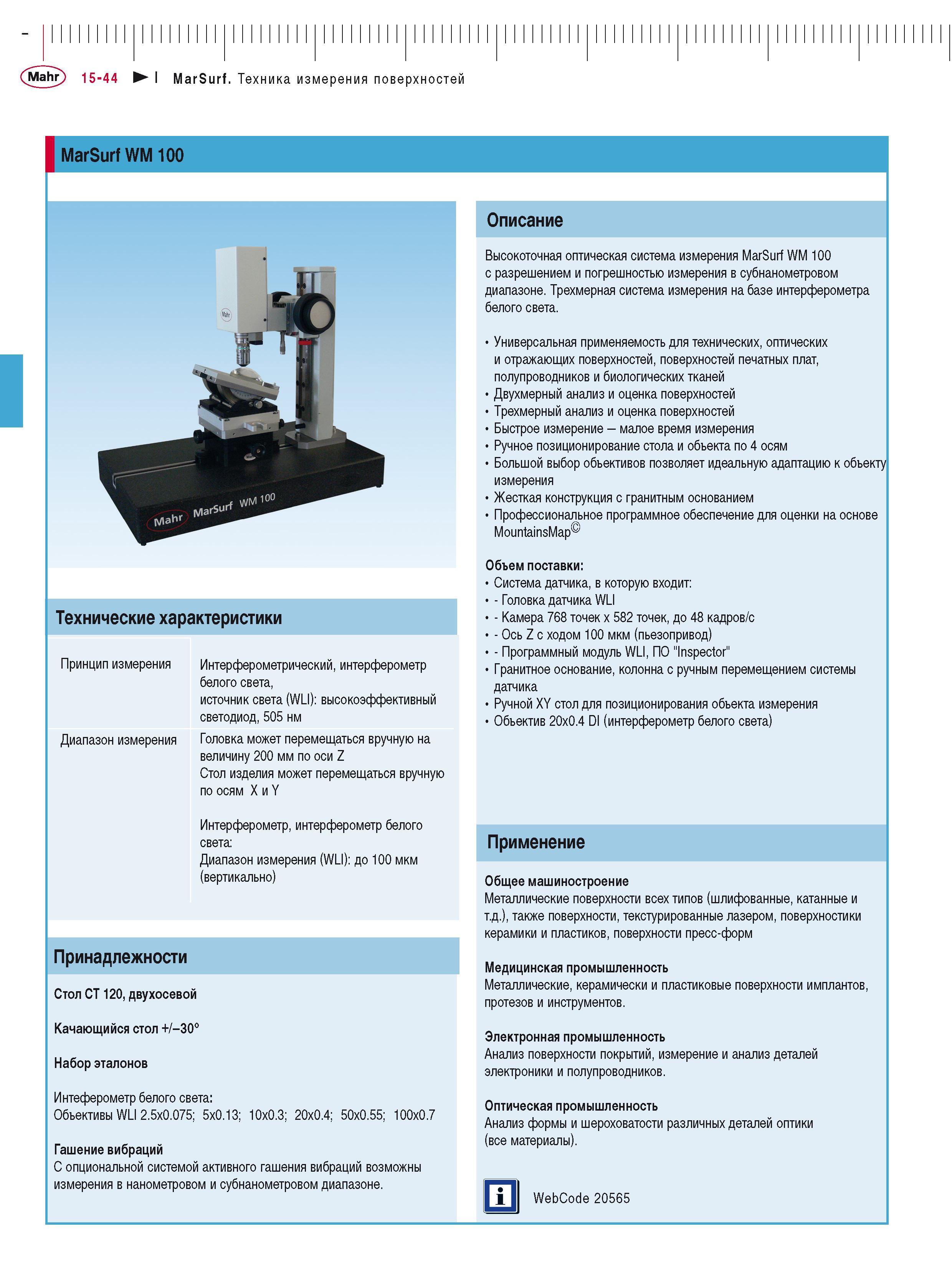

408 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.15-44

Каталог MAHR 2016 Инструмент измерительный Стр. 15-44 0408 Lab2u

MarSurf WM 100 Технические характеристики Принцип измерения Диапазон измерения Интерферометрический, интерферометр белого света, источник света (WLI): высокоэффективный светодиод, 505 нм Головка может перемещаться вручную на величину 200 мм по оси Z Стол изделия может перемещаться вручную по осям X и Y Интерферометр, интерферометр белого света: Диапазон измерения (WLI): до 100 мкм (вертикально) Принадлежности Стол CT 120, двухосевой Качающийся стол +/-30° Набор эталонов Интеферометр белого света: Объективы WLI 2.5x0.075; 5x0.13; 10x0.3; 20x0.4; 50x0.55; 100x0.7 Гашение вибраций С опциональной системой активного гашения вибраций возможны измерения в нанометровом и субнанометровом диапазоне. Описание Высокоточная оптическая система измерения MarSurf WM 100 с разрешением и погрешностью измерения в субнанометровом диапазоне. Трехмерная система измерения на базе интерферометра белого света. Универсальная применяемость для технических, оптических и отражающих поверхностей, поверхностей печатных плат, полупроводников и биологических тканей Двухмерный анализ и оценка поверхностей Трехмерный анализ и оценка поверхностей Быстрое измерение - малое время измерения Ручное позиционирование стола и объекта по 4 осям Большой выбор объективов позволяет идеальную адаптацию к объекту измерения Жесткая конструкция с гранитным основанием Профессиональное программное обеспечение для оценки на основе MountainsMap Объем поставки: Система датчика, в которую входит: - Головка датчика WLI - Камера 768 точек x 582 точек, до 48 кадров/с - Ось Z с ходом 100 мкм (пьезопривод) - Программный модуль WLI, ПО "Inspector" Гранитное основание, колонна с ручным перемещением системы датчика Ручной XY стол для позиционирования объекта измерения Объектив 20x0.4 DI (интерферометр белого света) Применение Общее машиностроение Металлические поверхности всех типов (шлифованные, катанные и т.д.), также поверхности, текстурированные лазером, поверхностики керамики и пластиков, поверхности пресс-форм Медицинская промышленность Металлические, керамически и пластиковые поверхности имплантов, протезов и инструментов. Электронная промышленность Анализ поверхности покрытий, измерение и анализ деталей электроники и полупроводников. Оптическая промышленность Анализ формы и шероховатости различных деталей оптики (все материалы). WebCode 20565
