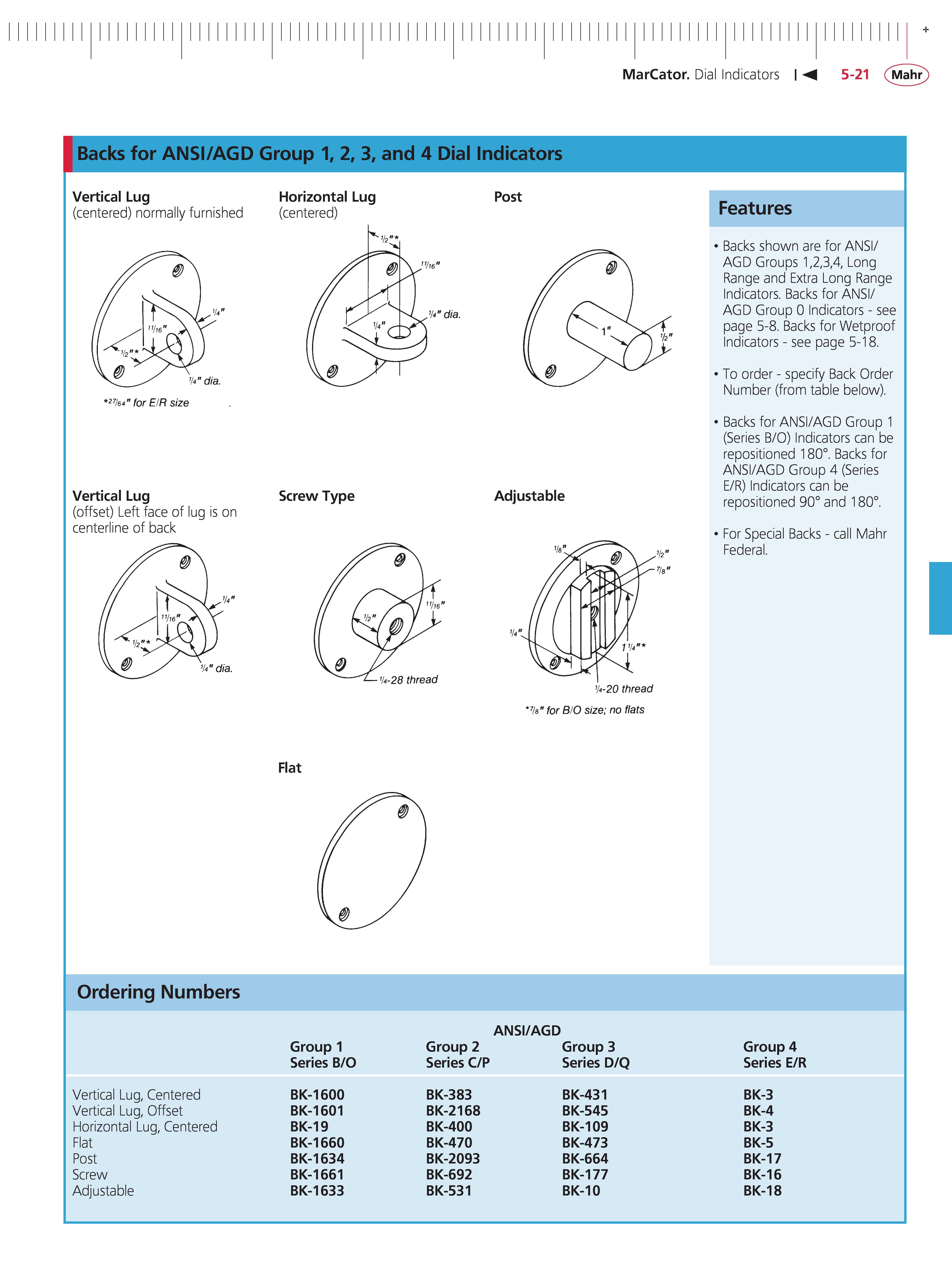

159 Каталог MAHR 2014 Измерительные инструменты и приборы для линейно-угловых измерений Стр.5-21 |
|||||
Каталог MAHR 2014 Измерительные инструменты и приборы Стр. 5-21 0159 ENG Lab2u MarCator Dial Indicators M 5-21 Mahr Backs for ANSI AGD Group 1 2 3 and 4 Dial Indicators Vertical Lug (centered) normally furnished Vertical Lug (offset) Left face of lug is on centerline of back W dia. Horizontal Lug (centered) Va" dia. Screw Type Flat Post Adjustable Features Backs shown are for ANSI AGD Groups 1234 Long Range and Extra Long Range Indicators. Backs for ANSI AGD Group 0 Indicators - see page 5-8. Backs for Wetproof Indicators - see page 5-18. To order - specify Back Order Number (from table below). Backs for ANSI AGD Group 1 (Series B O) Indicators can be repositioned 180. Backs for ANSI AGD Group 4 (Series E R) Indicators can be repositioned 90 and 180. For Special Backs - call Mahr Federal. ordering Numbers ANSI AGD Group 1 Group 2 Group 3 Group 4 Series B o Series C P Series D Q Series E R Vertical Lug Centered BK-1600 BK-383 BK-431 BK-3 Vertical Lug Offset BK-1601 BK-2168 BK-545 BK-4 Horizontal Lug Centered BK-19 BK-400 BK-109 BK-3 Flat BK-1660 BK-470 BK-473 BK-5 Post BK-1634 BK-2093 BK-664 BK-17 Screw BK-1661 BK-692 BK-177 BK-16 Adjustable BK-1633 BK-531 BK-10 BK-18 + |
|||||
